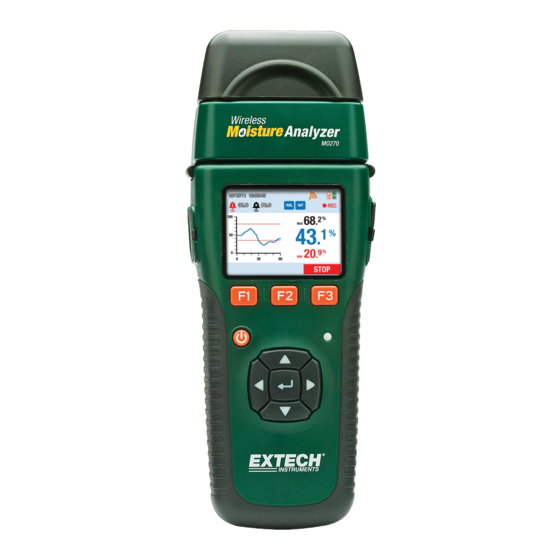

- Página 1 Guía del usuario Analizador inalámbrico de humedad Modelo MO270...
-
Página 2: Tabla De Contenido
NOTAS IMPORTANTES – POR FAVOR LEA ANTES DE CONTINUAR El MO270 es un dispositivo que se puede actualizar en el campo en términos de Firmware. Por favor visite el sitio web de Extech Instruments (www.extech.com) para la última versión del Firmware y del Manual de instrucciones. -
Página 3: Características
Botones para soltar el sensor (uno a cada lado del analizador) Pantalla gráfica Botones de función (F1, F2, F3) Botón de encendido Indicador de estado de Bluetooth Navegación (arriba, abajo, izquierda, derecha) y ENTER botones MO270-EU-SP-v2.1 11/12... - Página 4 6. Interruptor de apagado de la batería de Litio para el analizador (Receptor) 7. Analizador (Receptor) NOTA IMPORTANTE: El MO270 se envía con los dos interruptores deslizables apagados. Por favor consulte el diagrama para ubicar los interruptores. Por favor, cambie estos a ON para permitir la operación correcta del medidor.
- Página 5 Sensor interno Lectura de medición de un sensor interno (azul) Grabación Unidad está activa registrando (en pantalla) Batería del (transmisor) Batería del sensor (totalmente cargada) sensor (verde) Batería (receptor) del Batería del analizador (con carga mínima) analizador (anaranjado) MO270-EU-SP-v2.1 11/12...
-
Página 6: Configuración Inicial Y Recarga De Batería
PC. Una vez desconectado, la pantalla indicará los dos iconos batería arriba a la derecha. Los iconos (Analizador) y (Sensor) estarán completamente llenos cuando las baterías estén totalmente cargadas y se vacía progresivamente al descargarse las baterías. MO270-EU-SP-v2.1 11/12... -
Página 7: Operación
Coloque el analizador de manera que el sensor descanse plano contra la superficie del material a prueba. Tome varias lecturas en distintos puntos en el material para la mejor representación de la cantidad de humedad presente. Lea los valores de medición en la pantalla. MO270-EU-SP-v2.1 11/12... - Página 8 3. Presione SALIR o ATRÁS al terminar. NOTA IMPORTANTE: Cuando dos o más dispositivos están configurados en el mismo canal, puede causar errores de comunicación entre dispositivos. Cuando sea posible use números de canal diferentes para varios dispositivos. MO270-EU-SP-v2.1 11/12...
- Página 9 2. Vaya a PC MODE u OFF y presione 3. Los desarrolladores de Software pueden contactar a Extech para el protocolo de programación de comunicación del MO270. 4. Presione ATRÁS o SALIR al terminar. INFORMACIÓN del SISTEMA (INF) 1. Para ver la información del sistema, en el menú...
-
Página 10: Menús Pantalla De Medición
Consulte las instrucciones de funcionamiento de la Alarma más adelante en este manual de instrucciones. MEMORIA El menú MEMORIA permite ver datos y nombrar/borrar datos de hasta 10 grupos de memoria. Consulte la sección específica ‘Modo de registro en memoria’ en esta guía. MO270-EU-SP-v2.1 11/12... - Página 11 El menú RETENCIÓN (HOLD) inmovilizar la lectura indicada. Al presionar HOLD (retención), aparecen dos sub menús, SAVE y EXIT (guardar y salir). Presione EXIT (salir) para destrabar la pantalla y regresar el medidor al modo de operación normal. Presione SAVE (guardar) para guardar los datos en la memoria. MO270-EU-SP-v2.1 11/12...
-
Página 12: Operación De Alarmas
REC estará visible en la esquina superior derecha de la pantalla mientras el analizador corre el análisis). Presione la tecla de función F3-STOP para detener la sesión de tendencia (el icono REC se apaga) MO270-EU-SP-v2.1 11/12... -
Página 13: Modo De Registro En Memoria
Aparecerán tres sub menús: INDIVIDUAL, GRUPO y TODOS. Seleccione INDIVIDUAL para borrar una lectura dentro de un grupo; Seleccione GRUPO para borrar todo el grupo; y seleccione ALL (todo) para borrar todas las lecturas en todos los grupos. De clic en para borrar el artículo. MO270-EU-SP-v2.1 11/12... -
Página 14: Verificación De Calibración
Consultar al vendedor o a un técnico experimentado en radio/TV. Advertencia: Los cambios o modificaciones a esta unidad que no sean expresamente aprobados por la parte responsable de cumplimiento, podrían anular la autorización del usuario para utilizar el equipo. MO270-EU-SP-v2.1 11/12... -
Página 15: Reemplazo De La Batería
203 x 58 x 43 mm (8 x 2.3 x 1.7”); no incluye el sensor remoto Dimensiones Peso 204g (7.2 oz); no incluye el sensor remoto Copyright © 2012 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. ISO-9001 Certified www.extech.com MO270-EU-SP-v2.1 11/12... -
Página 16: Apéndice A - Wood Groups
Apéndice A – Wood Groups Nombres comunes de maderas (BS888 y 589: 1973) con números de grupo para el programa MO270 Abura (Mitragyna ciliata) Pino de Oregon (Pseudotsuga douglasii) Limba, akon (Terminalia superba) Abeto (Abies grandis) Aformosa Pino Noble (Abies procera Rehd) - Página 17 Pino Monterey, (Pinus radiata) PinoRojo Pino silvestre Pino gigantesco Pino canadiense Álamo (Populus nigra betulifolia) Pterygota Africana (Pterygota spp) Pyinkado (Xylia xylocarpa) Queensland Kauri (Agathis robusta) Nogal de Queensland (Endiandra) palmerstonii) Ramin (Gonystylus spp) Sequoia rojo, Báltico (Europeo) MO270-EU-SP-v2.1 11/12...
- Página 18 Los nombres botánicos para las maderas con números de grupo para del programa MO270 Abies alba Dipterocarpus zeylanicus Abies grandis Distemonanthus benthamianus Abies procera Dracontomelium mangiferum Acanthopanex ricinifolius Dryobanalops spp Acer macrophyllum Dyera costulata Acer pseudoplatanus Endiandra palmerstoni Acer saccharum...
- Página 19 Pinus radiate Zelkova serrata Pinus spp Pinus strobus Pinus sylvestris Pinus thunbergii Pipadeniastrum africanum Piptadenia africana Podocarpus dacrydiodes Podocarpus spicatus Podocarpus totara Populus spp Prunus avium Pseudotsuga menzesii Pterocarpus angolensis Pterocarpus indicus Pterocarpus soyauxii Pterygota bequaertii Quercus cerris MO270-EU-SP-v2.1 11/12...
-
Página 20: Apéndice B - Menú De Estructura De La Interfaz Del Usuario
Apéndice B – Menú de estructura de la interfaz del usuario MO270-EU-SP-v2.1 11/12... - Página 21 Apéndice B – Menú estructura interfaz de usuario (continuación) MO270-EU-SP-v2.1 11/12...
