Resumen de contenidos para Dual Electronics XDMA7715

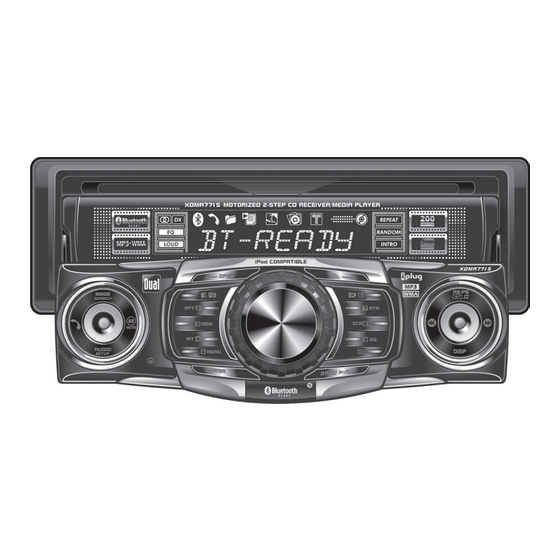

- Página 1 XDMA7715 MANUAL DEL INSTALACIÓN / USUARIO ® ® Receptor XDMA7715 compatible con AM/FM/CD/MP3/WMA/iPod /Bluetooth Panel Desmontable Motorizado de 2 Pasos...
-
Página 2: Instalación
XDMA7715 INSTALACIÓN Preparación Por favor, lea este manual completamente antes de iniciar la instalación. Antes de que Usted Comience • Desconecte el terminal negativo de la batería. Consulte a un técnico calificado por instrucciones. • Evite instalar la unidad donde fuera sometida a altas temperaturas, tal como luz directa del sol, o donde fuera sometida a polvo, suciedad o vibración excesiva. -
Página 3: Diagrama De Cableado
XDMA7715 INSTALACIÓN Diagrama de Cableado Cable de Interfaz (Incluido) Conecte a la salida de audio NEGRO del reproductor portátil, etc. NEGRO Mini-DIN Hembra de 8 pines Salida de (No incluido) Preamplificación Delantera Conexión de BTM60 ((vendido por separado) BLANCA Mini-DIN Hembra de 10 pines AMARILLA Conexión de IPC2M (vendido por separado) -
Página 4: Operación
XDMA7715 OPERACIÓN Receptor – Ubicaciones de Control Hablar/Discar Nuevamente Pantalla Modo/Búsqueda Escaneo/Tecla 7 8 Mute/Finalizar Llamada EQ/Tecla 7 9 Preconfiguración /Repetición Tecla 7 0 Preconfiguración 1/Carpeta Superior Banda/Reproducción/Pausa/Tecla 7 * Abrir Sensor Remoto Infrarrojo (IR) Volumen Encendido Eyectar Preconfiguración 5/Menu Preconfiguración 6/Carpeta Inferior... -
Página 5: Remoto-Ubicaciones De Control
XDMA7715 OPERACIÓN Remoto—Ubicaciones de Control Abrir Encendido Mute/Finalizar Llamada Volumen Arriba Hablar/Discar Nuevamente AS/PS/Confirme/Tecla # Preconfiguración 5/Menu Audio/Configuración Preconfiguración /Introducción Sintonía/Pista Arriba Preconfiguración 1/Carpeta Inferior Pantalla Modo/Búsqueda Volumen Abajo Sintonía/Pista Abajo Preconfiguración 3/Aleatorio Banda/Pausa/Tecla * Preconfiguración /Repetición Preconfiguración 6/Carpeta Superior... -
Página 6: Operación General
XDMA7715 OPERACIÓN Operación General El panel delantero está sujeto casi permanentemente durante Notas sobre el Panel el montaje. Por favor, lea las instrucciones amarillas por Delantero separado (antes de la instalación) para hacer que el panel delantero sea desmontable. Con la unidad apagada, presione EJECT para permitir a Extracción del Panel... -
Página 7: Operación General - Menú De Configuración
XDMA7715 OPERACIÓN Operación General - Menú de configuración Reloj de 12 o 24 Horas El reloj mostrará un tiempo de 1 horas en modo de espa- ciamiento de frecuencia de USA (PM 10:00). En modo de espaciamiento de frecuencia de Europa, el reloj mostrará un tiempo de horas (:00). - Página 8 XDMA7715 OPERACIÓN Operación General Audio Presione AUDIO para seleccionar entre Volumen (por defecto), Graves (Bass), Agudos (Treble), Balance Derecho- Izquierdo (Balance) y Balance Delantero-Posterior (Fader). VOLUME BASS TREBLE BALANCE FADER *SUBWOOFER Graves (Bass) Presione AUDIO hasta que BAS aparezca. Gire el codificador a la derecha o a la izquierda para ajustar (-6 mínimo / +6...
- Página 9 XDMA7715 OPERACIÓN Operación de Sintonía AM/FM Sintonía de Búsqueda Presione TUNE o TUNE momentáneamente para buscar la próxima estación fuerte. Sintonía Manual Presione TUNE o TUNE por más de segundos, luego libere. “MANUAL” aparecerá momentáneamente en pantalla. Presione TUNE...
-
Página 10: Operación De Reproducción De Cd
XDMA7715 OPERACIÓN Operación de Reproducción de CD Con la etiqueta hacia abajo, inserte un CD de tamaño están- Insertar un CD dar en la ranura. El CD iniciará automáticamente su repro- ducción. Presione EJECT para eyecte el CD. La unidad cambiará al Eyectar un CD modo de operación previo (AM, FM, entrada auxiliar, iPod o... -
Página 11: Operación De Reproducción De Cd - Mp3/Wma
XDMA7715 OPERACIÓN Operación de Reproducción de CD - MP3/WMA Cuando se inserta por primera vez un disco con archivos Pasando un Disco MP3/ MP3/WMA, “READING” aparecerá en pantalla. Dependiendo del número de archivos y carpetas, esto puede tomar muchos segundos. - Página 12 XDMA7715 OPERACIÓN Operación de Reproducción de CD - MP3/WMA Refiérase a la siguiente tabla de funciones de botones cuando seleccione, busque o navegue archivos y carpetas MP3/WMA: Tabla de Función de Botones MP3/WMA Botón Función SRCH Selección Directa, Modos de Búsqueda y Navegación Ingresar/Confirmar Preconfiguración #1...
- Página 13 XDMA7715 OPERACIÓN Operación de Reproducción de CD - MP3/WMA Archivo Alfanumérico Presione SRCH por más de 3 segundos, luego suelte. o Búsqueda de Carpeta Presione nuevamente SRCH, y " " destellará en pantalla. Paso 1 Use los botones en la tabla de la página 1 (entrada máxi- ma de 3 caracteres), o el botón giratorio para ingresar los...
- Página 14 XDMA7715 OPERACIÓN Operación de Reproducción de CD - MP3/WMA Nota de Navegación Luego de navegar por selección directa, búsqueda alfanumérica o modos de navegación archivo/carpeta, el número de pista y tiempo transcurrido se mostrará en pantalla por defecto. Presione DISP momentáneamente para seleccionar reloj, nombre de pista, nombre de directorio, título y álbum.
- Página 15 XDMA7715 OPERACIÓN Operación de Reproducción de CD - MP3/WMA Compatibilidad de Los siguientes tipos de discos/archivos son compatibles: Multimedia • CD-ROM (ISO), CD-R, CD-RW • CD-DA • MP3 • WMA Los siguientes tipos de discos/archivos no son compatibles: • Archivos WMA que están protegidos por DRM (Gestión de Derechos Digitales) •...
- Página 16 XDMA7715 OPERACIÓN Operación de Reproducción de CD - MP3/WMA Información MP3/WMA Un búfer interno provee Protección Electrónica Antisaltos Adicional (ESP, por sus siglas en inglés) para eliminar virtualmente los saltos. Cuando pase un disco grabado con archivos de audio regular (CD-DA o .WAV) y archivos MP3/WMA, la unidad pas- ará...
-
Página 17: Operación De Ipod ® (Opcional)
XDMA7715 OPERACIÓN Operación de iPod (Opcional) ® Conecte el iPod Conectar un iPod requiere del cable IPCM (vendido por (No incluido) separado). Una vez conectado, presione MODE hasta que “IPOD” aparezca en pantalla. El iPod automáticamente empezará su reproducción. Si una canción se pasa en el iPod antes de estar conectado, esta continuará... - Página 18 XDMA7715 OPERACIÓN Operación de iPod (Opcional) ® Avance/ Mantenga presionado para avanzar o Retroceso Rápido retroceder rápidamente en una canción. Pausa / II para detener temporalmente la Presione / II para reasumir la reproducción. Presione nuevamente reproducción. Introducción Presione INT para pasar los primeros 10 segundos de cada canción.
-
Página 19: Operación De Bluetooth ® (Opcional)
XDMA7715 OPERACIÓN Operación de Bluetooth (Opcional) ® Revisión General Para conectar un dispositivo Bluetooth se necesita conectar primero un módulo Dual BTM60 (vendido por separado). Cuando se conecte a una unidad principal Compatible con Bluetooth Dual, el BTM60 soporta perfiles manos libres o HFP, perfiles de distribución de audio avanzado o ADP y perfiles de control remoto de video y audio o AVRCP. -
Página 20: Descripción
XDMA7715 OPERACIÓN Operación de Bluetooth (Opcional) ® Descripción Función Presione una vez. En pantalla aparecerá “_”. Ingrese el número de teléfono deseado usando los botones 0-9, *, # en Haciendo una Llamada el panel delantero de la unidad principal. Presione para iniciar el Telefónica... -
Página 21: Configuraciones De Bluetooth ® (Opcional)
XDMA7715 OPERACIÓN Configuraciones de Bluetooth (Opcional) ® Opciones Acción de Menú Funciones BT ON Habilita el Módulo de Interfaz de Bluetooth BTM60 (vendido por separado). El icono de Bluetooth destellará cada 10 Modo de segundos. Bluetooth BT OFF Deshabilita soporte Bluetooth. -
Página 22: Garantía Limitada De Un Año
3. Por favor, describa su problema por escrito e Dual Electronics Corp. acuerda, a nuestra incluya con su envío su nombre, una dirección opción, durante el periodo de garantía, la de envío UPS para retornarlo (no se aceptan reparación de cualquier defecto en material o... -
Página 23: Solución De Problemas
XDMA7715 OPERACIÓN Solución de Problemas Problema Causa Acción Cable amarillo no conectado o con voltaje Verifique las conexiones buscando incorrecto. Cable rojo no conectado o con el voltaje adecuado (11^^16VDC) La unidad no se voltaje incorrecto enciende (no hay energía) -
Página 24: Especificaciones
© 007 Dual Electronics Corp. Tous droits réservés. Windows Media et le logo Windows sont des marques de commerces ou marques déposées de Microsoft Corporation aux États-Unis et autres pays. iPod es una marca registrada de Apple Computer, Inc., registrada en Estados Unidos y otros países.
