UNI-T UT521 Manual De Operación

UT521
Manual de Operación
Telurímetro Digital
1. Información de Seguridad
Este manual de operación incluye información de seguridad relacionada a la operación del
Telurímetro, por favor léalas cuidadosamente antes de usarlo.
• Antes e usar el Telurímetro , por favor lea y comprenda todo el manual de operación.
• Por favor conserve el manual de operación adecuadamente para uso futuro.
• Use el Telurímetro como se especifica en el Manual de Operación.
• Por favor entienda en detalle la sección Información de Seguridad del manual.
• Siga estrictamente la Información de Seguridad, de otro modo puede lesionarse el operador o
dañar el Telurímetro .
El signo de seguridad " ", tiene tres significados en este manual, el usuario debe prestar
atención a este signo para la operación.
Peligro - identifica condiciones y acciones que muy probablemente
suponen riesgo para el usuario.
Advertencia - identifica condiciones y acciones que pueden suponer riesgo
para el usuario.
Precaución - identifica condiciones y acciones que pueden causar lesiones
menores al usuario o o daño al Telurímetro.
Peligro
• No use el Telurímetro en ambientes explosivos, puede causar fuego y explosión.
• No haga ninguna conexión cuando el Telurímetro o las manos del operador estén mojados.
• No aplique tensiones más allá de lo especificado.
• No abra el compartimiento de baterías mientras esté midiendo.
Advertencia
• No use el Telurímetro si este está dañado o tiene partes metálicas expuestas.
• No desarme el Telurímetro sin conocimiento. Si necesita reparaciones, por favor contacte
nuestro servicio post venta o a nuestros agentes.
• No cambie las baterías o abra su compartimiento si el Telurímetro está mojado. Debe límpiarlo
con un paño seco y suave antes.
• Asegúrese que el Telurímetro esté apagado cuando cambie as baterías o abra el compartimiento
de baterías.
Precaución
• Asegúrese que las puntas de prueba estén insertadas en los terminales correctos antes de medir.
• Saque las baterías del Telurímetro si no se va a usar por un tiempo largo.
• No exponga el Telurímetro a temperaturas extremas ni a ambientes húmedos.
• Debe usarse paño y detergente suaves para limpiar la superficie del Telurímetro. No usar
abrasivos ni solventes.
• Seque el Telurímetro antes de guardarlo si está mojado.
Símbolos Eléctricos usados en el Telurímetro y en el manual:
Icono de advertencia, peligro
precaución
Corriente Alterna
Cumple con las normas de la Unión Europea
2. Características
El Telurímetro está diseñado con un microcontrolador y ofrece gran exactitud y confiabilidad.
Puede medir resistencia de puesta a tierra en dispositivos de puesta a tierra de instalaciones
eléctricas de potencia, electrodomésticos, sistemas de protección contra rayos, etc, y también
puede medir tensión de tierra (Se recomienda no usar el Telurímetro en condiciones severas en el
exterior como lluvia o truenos).
● Backlight
● Test de Batería
● Retención y Almacenamiento de Datos (Hasta 20 mediciones)
● Auto Apagado
● Mide con precisión con Tres Cables y Dos Cables
● Indicación de mala conexión en los terminales C o E con "- - - - Ω" al medir Resistencia de
Aislación
● Indicación de Sobrecarga "OL"
● Diseño estructural con aislación doble o reforzada
3. Especificaciones Técnicas
Rango de Medición y Exactitud (20°C ± 5 & ≤75%HR):
Aislación doble o reforzada
o
Puesta a Tierra
Rango Rango de Medición
Tensión de Tierra 0V~200V(50/60Hz)
20Ω 0,00 ~20,00Ω
Resistencia de
200Ω 0,0~200,0Ω
Tierra
2000Ω 0~2000Ω
Cumplimientos:
IEC 61010-1 CATIII 600V Grado de Polución 2
IEC 61557-1,5
IEC 61010-2-31
Modos de Medición:
(1) Medición de Tensión de Tierra: respuesta valor medio
(2) Medición de Resistencia de Tierra: Frecuencia de la señal de prueba: aprox. 820Hz,
corriente: aprox. 3,2mA para rango de 20Ω.
Alcance de la Medición (Desviación máxima: ±30%):
Rango de 20Ω: 5,00 ~20,00Ω
Rango de 200Ω: 20,0 ~200,0Ω
Rango de 2000Ω: 200 ~2000Ω
Condiciones de Trabajo:
Temperatura: 5~40°C
Humedad Relativa: ≤75%HR (sin niebla)
Altitud: ≤2000m
Condiciones de Almacenamiento:
Temperatura: -20~60°C
Humedad Relativa: 80%HR(sin niebla)
Alimentación: [1,5V Baterías Alcalinas (6xAA)]
Protección por Sobrecarga:
En rangos de Resistencia de Tierra: 200Vac (10 segundos)
En tensión de Tierra:400Vac (30 segundos)
Impedancia de Aislación:
>20MΩ entre el circuito de medición y el gabinete.
Tamaño: 160mm x 70,5mm x 100mm.
Peso: aprox. 560g.
Accesorios:
Punta de pruebas verde (5 m)
Punta de pruebas amarilla (10 m)
Punta de pruebas roja (20 m)
Estacas auxiliares de tierra
Puntas de prueba simples con cocodrilos
Baterías alcalinas (AA) de 1,5V
Estuche de transporte
Manual en Inglés

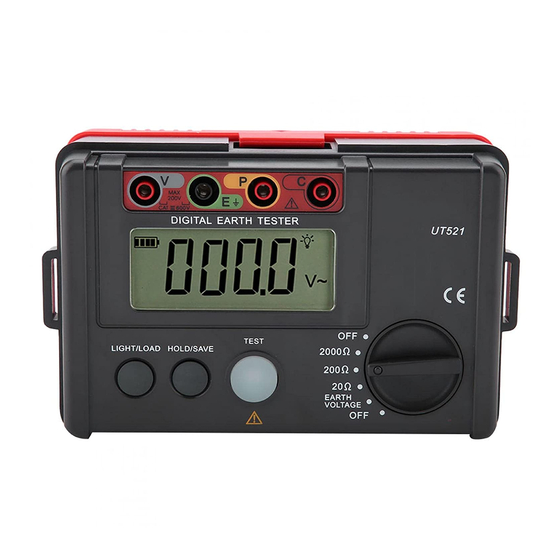

4. Estructura y Accesorios del Telurímetro (Figura 1)
Figura 1
5. Preparación antes de Medir
5.1 Chequeo de Batería: Ubique la llave rotativa en la posición "EARTH VOLTAGE" o en
algún rango de resistencia resistencia de tierra, Si se muestra el símbolo "
batería está muy baja y debe ser reemplazada, de otro modo el Telurímetro podría no trabajar
normalmente.
Símbolo
Mejor Exactitud
±(1%+4)
±(2.0%+10) (Rango de 20Ω)
±(2.0%+3)(Rangos de 200Ω o 2000Ω)
(Resistencia de tierra auxiliar 500Ω
(Exactitud 5%); tensión de tierra 10Vac)
1 pc
1 pc
1 pc
2 pcs
1 set
6 pcs
1 set
1 pc
(1) Display LCD
(2) Botón LIGHT/LOAD
(3) Botón HOLD/SAVE
(4) Botón TEST
(5) Llave selectora de función
(6) Terminales de entrada
(7) Puntas de prueba estándar de 3
cables
(8) Puntas de prueba simples de 2
cables
(9) Estacas auxiliares de tierra
", significa que la
Tensión de Batería
≥8,2V
7,8~8,2V
7,4~7,8V
7,0~7,4V
≤7,0V
