Esquema Neumático - Nippon Gases MPH-30-M DIGITAL Instrucciones De Manejo Y Seguridad

agua no debe exceder 2 Kg/cm2 y el caudal deberá ajustarse de acuerdo con la temperatura de los
electrodos ( < 50º C ).
REFRIGERADOR DE BRAZOS Y PUNTOS
REFRIGERADOR DE BRAZOS Y PUNTOS
- En el circuito de aire comprimido debe instalarse un conjunto de lubricación y filtro. La presión de
aire no debe exceder 8 Kg/cm

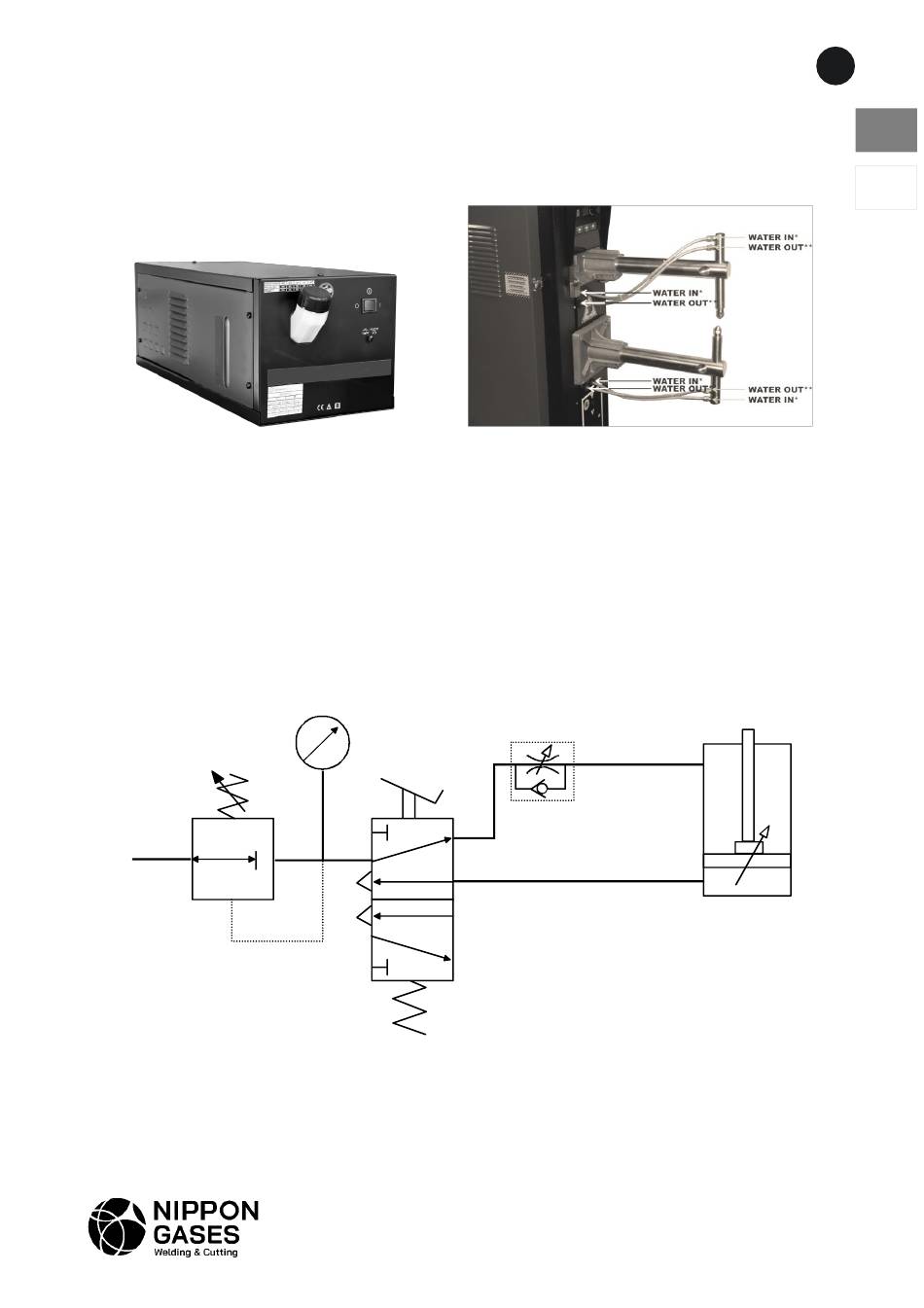

ESQUEMA NEUMÁTICO
R
A - Movimiento ascendiente ( positivo )
B - Movimiento descendiente ( negativo )
C - Cilindro neumático diám. 50-100 (con amortiguadores de fin de carrera)
M - Manómetro de presión de aire
.
2
M
5
4
P 1
3 2
CIRCUITO DE REFRIGERACIÓN
- Entrada agua fría
* WATER IN
– Salida agua caliente
** WATER OUT
V2
B
A
V1
MPH-30/50-M/N DIGITAL
B
C
A
