Bedienungsanleitung / Operation manual /
Mode d'emploi / Manual de instrucciones /
ALFRA ROTABEST RB 35B
Metallkernbohrmaschine
Metal Core Drilling Machine
Perceuse à socle magnétique

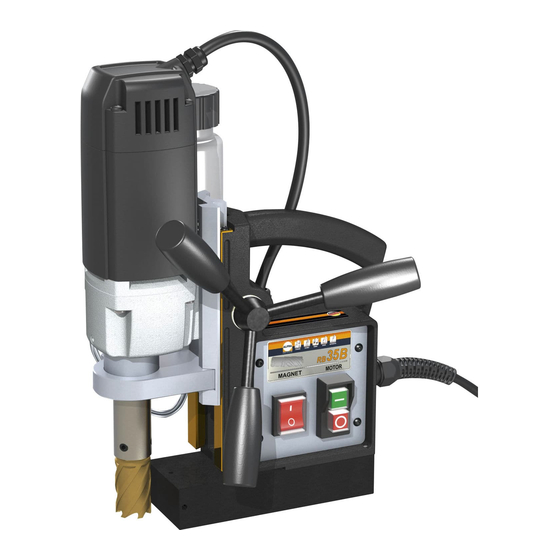

Taladro electromagnético
Art-Nr. 18400 / Prod.-No. 18400 / N° de produit 18400 / Nº de producto 18400
All manuals and user guides at all-guides.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para ALFRA ROTABEST RB 35B

Resumen de contenidos para ALFRA ROTABEST RB 35B

  • Página 1 All manuals and user guides at all-guides.com Bedienungsanleitung / Operation manual / Mode d‘emploi / Manual de instrucciones / ALFRA ROTABEST RB 35B Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro electromagnético Art-Nr. 18400 / Prod.-No. 18400 / N° de produit 18400 / Nº de producto 18400...

  • Página 2: Tabla De Contenido

    All manuals and user guides at all-guides.com Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme, Arbeiten mit Kernbohrern Arbeiten mit Vollbohrern, Wartung und Inspektion EG-Konformitätserklärung Explosionszeichnung und Ersatzteilliste Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions Specified Conditions of Use, Technical Data, Available Accessories Description Start-up, Working with Annular Cutters Working with Twist Drills, Maintenance and Inspection...

  • Página 3: Sicherheitshinweise

    All manuals and user guides at all-guides.com Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie zusammen mit der beigelegten Product Control Card auf, um bei Bedarf darin nachschlagen zu können.

  • Página 4: Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör

    Vollbohrern für den gewerblichen Einsatz in Industrie und Handwerk bestimmt und darf nur in wettergeschützter Umgebung verwendet werden. Die Maschine lässt sich waagerecht, senkrecht und über Kopf einsetzen. Technische Daten Art.-Nr. und Bezeichnung: 18400 Rotabest RB 35B Leistungsaufnahme: 1100 Watt Lastdrehzahl:...

  • Página 5: Gerätebeschreibung

    All manuals and user guides at all-guides.com Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden.

  • Página 6: Inbetriebnahme, Arbeiten Mit Kernbohrern

     Bei Arbeiten an Wänden und Decken die Bohreinheit mit einer Sicherheitskette sichern. Bei diesen Arbeiten empfehlen wir das Kühlen durch ein Spray (Alfra BIO 4000, Art.-Nr. 21040). 4. Den Antriebsmotor durch Betätigen des Schalters MOTOR ON (3) einschalten.

  • Página 7: Arbeiten Mit Vollbohrern, Wartung Und Inspektion

    Getriebeöl oder Getriebefett erneuern  nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nur Original-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Bedienungsanleitung.

  • Página 8: Eg-Konformitätserklärung

    All manuals and user guides at all-guides.com EG-Konformitätserklärung Hiermit erklären wir, Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest RB 35B folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt:...

  • Página 9: Safety Instructions

    All manuals and user guides at all-guides.com Dear customer, Thank you for purchasing an ALFRA product. Be sure to read these operation instructions closely before using your device for the first time and keep them along with the enclosed Product Control Card for later reference.

  • Página 10: Specified Conditions Of Use, Technical Data, Available Accessories

    AC=3,5 mm/s² and VC=3,2 mm/s Available Accessories Prod.-No.  Transport case 17701  Coolant unit 189311241  Coolant spray ALFRA BIO 4000 21040  Safety guard 189311293 + 2x 189601096  Safety belt 189490501  Allen key 2,5 mm DIN911-2,5 ...

  • Página 11: Description

    All manuals and user guides at all-guides.com Description The Magnetic Core Drilling Machine can be fixed with a switchable electromagnet on ferromagnetic work pieces. The electromagnet (C) and the motor (A) can be switched on and off with the large buttons of the control panel (E). A self-adjusting dovetail guide on which the motor is mounted can be adjusted in height with the star handle (F).

  • Página 12: Start-Up, Working With Annular Cutters

     Secure the drilling machine by means of a safety chain when working on walls and ceilings. During this work we recommend using a coolant spray (Alfra BIO 4000, prod.-no. 21040). 4. Switch the motor on by operating the switch MOTOR ON (3).

  • Página 13: Working With Twist Drills, Maintenance And Inspection

    Maintenance, testing and repair work may only be carried out by qualified electricians according to the regulations valid in the respective country. Only use original ALFRA spare parts. View our detailed spare parts list at the end of this operating manual.

  • Página 14: Ce Declaration Of Conformity

    Herewith we, Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim declare that the metal core drilling machine ALFRA Rotabest RB 35B corresponds to the following directives: Machinery Directive: 2006/42/EC Low Voltage Directive: 2006/95/EC Electro-magnetic compatibility (EMC): 2004/108/EC RoHs Directive: 2011/65/EU...

  • Página 15: Consignes De Sécurité

    All manuals and user guides at all-guides.com Cher client, ALFRA vous remercie d’avoir choisi ce produit. Veuillez lire le présent manuel d’utilisation attentivement avant la première utilisation de votre machine et gardez-le avec la carte de produit jointe (Product Control Card) pour vous y référer ultérieurement.

  • Página 16: Utilisation Conforme À L'uSage Prévu, Données Techniques, Accessoires Disponibles

    Accessoires disponibles N°art.  Malette de transport 17701  Réservoir de réfrigérant 189311241  Spray réfrigérant ALFRA BIO 4000 21040  Grille protectrice 189311293 + 2x 189601096  Sangle de sécurité 189490501  Clé pour vis à 6 pans creux 2,5 mm DIN911-2,5 ...

  • Página 17: Description De L'aPpareil

    All manuals and user guides at all-guides.com Description de l’appareil La perceuse à socle magnétique peut être fixée aux pièces ferromagnétiques avec un électroaimant commutable. L’électroaimant (C) et le moteur (A) peuvent être mis en marche et arrêtés via les grandes touches du tableau de commande (E).

  • Página 18: Mise En Service, Pour Des Travaux Avec Des Fraises

     Sécurisez la perceuse avec la courroie de sécurité lors du perçage sur les cloisons ou les plafonds. Pour cette application nous recommandons d'utiliser un spray de refroidissement (Alfra BIO 4000, réf. 21040). 4. Mettez le moteur en marche en appuyant sur la touche MOTOR ON / Moteur marche (3).

  • Página 19: Pour Des Travaux Avec Des Forets Hélicoïdaux, Maintenance Et Inspection

    Seuls les électriciens sont habilités à entretenir, vérifier et réparer l'appareil conformément aux prescriptions légales en vigueur dans le pays. Utilisez uniquement les pièces ALFRA d’origine. Vous trouvez un aperçu de la liste des pièces de rechange à la fin du présent manuel d’utilisation.

  • Página 20: Déclaration Ce De Conformité

    Alfred Raith GmbH 2. Industriestr. 10 D - 68766 Hockenheim déclarons que la perceuse à socle magnétique ALFRA Rotabest RB 35B est conforme aux directives ci-après : Directive sur les machines : 2006/42/CE Directive « Basse tension » : 2006/95/CE Compatibilité...

  • Página 21: Indicaciones De Seguridad

    All manuals and user guides at all-guides.com Estimado cliente, le agradecemos que se haya decidido por un producto ALFRA. Lea con atención estas instrucciones de uso antes de usar su nuevo aparato por primera vez, y guárdelas, con la "Product Control Card" adjunta, para consultas futuras.

  • Página 22: Uso Conforme Al Empleo Previsto, Datos Técnicos, Accesorios Disponibles

    El taladro se puede usar horizontalmente, verticalmente y por encima de la cabeza. Datos técnicos Artículo Nº y denominación: 18400 Rotabest RB 35B Consumo de potencia: 1100 Watt Revoluciones de carga: 450 r.p.m.

  • Página 23: Descripción Del Dispositivo

    All manuals and user guides at all-guides.com Descripción del dispositivo El taladro electromagnético puede ser fijado en piezas de trabajo ferromagnéticas con un electroimán conmutable. Por medio del panel de mando (E) con teclas grandes, el electroimán (C) y el motor (A) pueden ser conectado y desconectado.Una guía cola de milano autoajustable, en la que está...

  • Página 24: Puesta En Servicio, Trabajar Con Fresas Huecas

     En caso de trabajos en paredes y techos, asegurar la unidad de taladrado con la correa de seguridad. En estos trabajos aconsejamos la refrigeración con un spray, por ej. Alfra BIO 4000, núm. de producto 21040. Poner en marcha el motor de accionamiento accionando la tecla MOTOR ON (3).

  • Página 25: Trabajar Con Brocas Macizas, Limpieza Y Conservación

    250 horas de servicio cambiar las escobillas de carbón Mantener, comprobar y reparar solo puede ser realizado por profesionales electricistas de acuerdo a las normas vigentes en el país correspondiente. Emplear únicamente repuestos ALFRA. Sinopsis de repuestos al final de estas instrucciones de servicio.

  • Página 26: Declaración Ce De Conformidad

    Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim Alemania declara que el taladro electromagnético ALFRA Rotabest RB 35B cumple con las siguientes directivas: Norma para máquinas: 2006/42/CE Directiva para baja tensión: 2006/95/CE Compatibilidad electromagnética (CEM): 2004/108/CE Norma para RoHs: 2011/65/EU Se han aplicado las siguientes normas o documentos normativos: Directiva para máquinas:...
  • Página 27 VKS 125 PSG4 Wenn Sie mehr über diese oder andere Produkte erfahren möchten, fragen Sie Ihren ALFRA-Händler oder besuchen Sie uns auf unserer Homepage, auf Facebook oder auf YouTube. For more information on these or further products, contact your ALFRA distributor or visit our homepage.

  • Página 28: Explosionszeichnung Und Ersatzteilliste

    All manuals and user guides at all-guides.com Ersatzteilübersicht / Spare Parts/ Pièces de rechange/ Piezas de recambio...
  • Página 29 All manuals and user guides at all-guides.com Pos. Menge Art.-Nr. Beschreibung Description Description Descripción Pos. Qty. Prod.-No. Ständergehäuse 189412076 housing RB 35X châssis RB 35X carcasa RB 35X RB 35X plaque d’identification placa de características 189412090 Typenschild RB 35B name plate RB 35B RB 35B RB 35B 189412091...
  • Página 30 All manuals and user guides at all-guides.com of the motor du moteur Ersatzteilübersicht Motor / Spare Parts / Pièces de rechange / Piezas de recambio motor Änderungen vorbehalten Subject to modifications Sous réservede modifications...
  • Página 31 All manuals and user guides at all-guides.com Menge Art.-Nr. Pos. Beschreibung Description Description Qty. Prod.-No. Motor 230 Volt Moteur 230 volt 189401099 Motor (w/o gear) 230 Volt (ohne Getriebe) (sans boîte de vitesse) Motor 110 Volt Moteur 110 volt 189401099.110 Motor (w/o gear) 110 Volt (ohne Getriebe) (sans boîte de vitesse)
  • Página 32 All manuals and user guides at all-guides.com Stand 02/2016...

Este manual también es adecuado para:

18400
