Manual de usuario

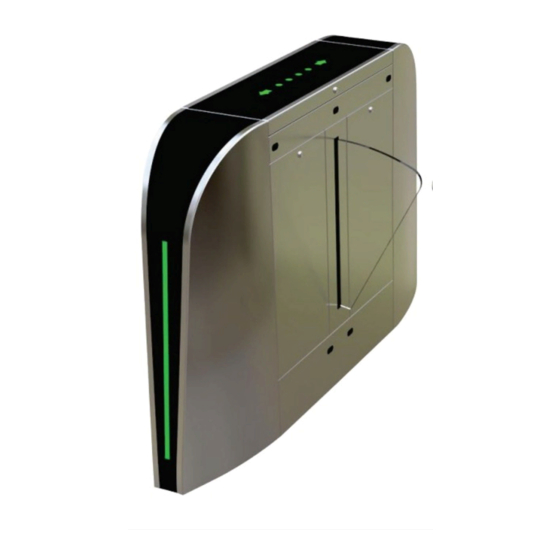

Barrera de aleta FBL200 / 300
Fecha: Octubre de 2020
Versión Doc: 1.0
Inglés
Gracias por elegir nuestro producto. Lea atentamente las instrucciones antes de la operación. Siga
estas instrucciones para asegurarse de que el producto funcione correctamente. Las imágenes que
se muestran en este manual son solo para fines ilustrativos.
Publicidad
Tabla de contenido
Manuales relacionados para ZKTeco FBL200
Resumen de contenidos para ZKTeco FBL200
- Página 1 Manual de usuario Barrera de aleta FBL200 / 300 Fecha: Octubre de 2020 Versión Doc: 1.0 Inglés Gracias por elegir nuestro producto. Lea atentamente las instrucciones antes de la operación. Siga estas instrucciones para asegurarse de que el producto funcione correctamente. Las imágenes que...
-
Página 2: Tabla De Contenido
Barrera de aleta FBL200 / 300 Manual de usuario Tabla de contenido VISIÓN GENERAL............................2 1.1 Yo NTRODUCCIÓN ........................................ 1,2 F COMER ......................................... 1,3 toneladas PAGS ECNICO ARAMETROS .................................... -
Página 3: Fcomer
Barrera de aleta FBL200 / 300 Manual de usuario Visión general Introducción La puerta de canal es un equipo de gestión de canal inteligente desarrollado y producido por nuestra empresa durante muchos años. El dispositivo integra orgánicamente control mecánico, electrónico, por microprocesador y varias tecnologías de lectura y escritura. Mediante la configuración de una variedad de equipos de lectura y escritura diferentes, la adopción de dispositivos de protección de seguridad confiables,... -
Página 4: Parámetros Técnicos
Barrera de aleta FBL200 / 300 Manual de usuario Parámetros técnicos Voltaje de la fuente de alimentación: AC220 ± 10% V, 50 HZ Motor de accionamiento: DCmotor 24V / 40W Temperatura ambiente de trabajo: -15 OC-60 OC Humedad relativa: humedad relativa ≤ 90%, sin condensación Interfaz de entrada: señal de nivel de 12 V o ancho de pulso ＞... -
Página 5: Dimensiones Del Producto
Barrera de aleta FBL200 / 300 Manual de usuario Dimensiones del producto Dibujo de referencia de las dimensiones del contorno del equipo de puerta de ala FBL200 Puerta de ala en ángulo de puente (1200x300x980) Página... - Página 6 Barrera de aleta FBL200 / 300 Manual de usuario FBL300 Puerta de ala en ángulo de puente (1400x300x980) Página...
-
Página 7: Channel Gramo Ate Mi Léctrica Control Ssistema
Barrera de aleta FBL200 / 300 Manual de usuario Estructura del producto y principio de funcionamiento Sistema mecánico de puerta de canal El sistema mecánico de la puerta del canal se divide en dos partes: el chasis y el movimiento. Como portador, la caja está equipada con indicadores de dirección, dispositivos de lectura y escritura, sensores de infrarrojos, etc .;... - Página 8 Barrera de aleta FBL200 / 300 Manual de usuario Después de que el peatón pasa por el pasaje de acuerdo con la señal indicadora de dirección, el sensor de infrarrojos detecta todo el proceso del peatón que pasa por el pasaje y envía señales continuamente al tablero de control principal hasta que el peatón ha pasado completamente el pasaje.
-
Página 9: Device Yo Nstalación
Barrera de aleta FBL200 / 300 Manual de usuario Instalación y puesta en servicio de equipos Instalación del dispositivo • Prepare las herramientas para instalar el equipo y verifique los accesorios de acuerdo con la lista de empaque. • Después de aclarar la composición del sistema y los métodos de trabajo, lleve a cabo una planificación general y prepárese para comenzar la instalación. -
Página 10: Depuración De Funciones Del Equipo
Barrera de aleta FBL200 / 300 Manual de usuario Advertencia: La profundidad de la tubería de PVC enterrada debe ser superior a 60 mm, la altura del suelo expuesto debe ser superior a 50 mm y la salida debe doblarse hacia atrás para evitar que la tubería entre en el agua. - Página 11 Barrera de aleta FBL200 / 300 Manual de usuario • Operación de menú Presione la tecla Menú para ingresar a la interfaz de ingreso de contraseña, la contraseña predeterminada es: arriba, abajo y abajo. Ingrese la contraseña de 6 bits y presione OK para ingresar al menú. Después de ingresar al menú, presione "Arriba" y "Abajo" para seleccionar un menú de funciones y luego presione OK para ingresar a la función o interfaz de cambio de valor, presionando la tecla más o menos para seleccionar o ajustar el valor...
- Página 12 Barrera de aleta FBL200 / 300 Manual de usuario El tiempo que la entrada y la salida están abiertas Configure la apertura de la puerta, nadie para pasar, la puerta se cerró automáticamente el tiempo, los 3 segundos predeterminados. Reinicio del contador Vacíe el número de pasadas de entrada / salida y vuelva a contar.
- Página 13 Barrera de aleta FBL200 / 300 Manual de usuario Permitir tiempo de superposición de infrarrojos La configuración permite el bloqueo simultáneo de 2 tiempos de infrarrojos, debido al corto espacio entre algunos infrarrojos de la puerta (por ejemplo, infrarrojo izquierdo y cierre anti-pinza), para evitar que el cuerpo humano bloquee 2 falsos positivos de voz infrarroja al mismo tiempo.
-
Página 14: Instrucciones De Funcionamiento Del Equipo
Barrera de aleta FBL200 / 300 Manual de usuario Instrucciones de funcionamiento del equipo Antes de que el equipo se ponga en uso, debe pasar la función de depuración y se puede poner en usar después de la depuración es normal. -
Página 15: Análisis De Fallas Comunes
Barrera de aleta FBL200 / 300 Manual de usuario Análisis y fallas comunes Interruptor de proximidad: ( El freno de ala se utiliza para controlar la posición). Hay 3 líneas en total, incluidas 2 entradas de alimentación, marrón + 12V, azul: GND y 1 salida de señal. - Página 16 Barrera de aleta FBL200 / 300 Manual de usuario Interruptor fotoeléctrico reflectante cilíndrico: ( la función es la misma que la anterior) hay 3 líneas en total, incluidas 2 entradas de alimentación, marrón + 12V, azul: GND y 1 salida de señal (negra). Cuando una persona pasa a través del interruptor fotoeléctrico reflectante (la distancia de reflexión es de 10-20 mm), la salida es de + 12V, de lo contrario es de 0V.
- Página 17 Barrera de aleta FBL200 / 300 Manual de usuario 2) Si hay voltaje en el terminal de 24 V de la placa base, verifique si el tubo del fusible es normal. Si el tubo del fusible está dañado, reemplace el tubo del fusible. Si el tubo del fusible es normal, indica que la placa base está dañada y reemplace la placa base.
- Página 18 Barrera de aleta FBL200 / 300 Manual de usuario Ingrese al menú para cambiar el tipo de señal de apertura de la puerta a apertura de alto nivel. La puerta no se cierra durante mucho tiempo después de la apertura.
-
Página 19: Diagrama De Cableado
Barrera de aleta FBL200 / 300 Manual de usuario Diagrama de cableado Verifique el circuito de acuerdo con el siguiente diagrama de cableado: Página | 18...
