Tabla de configuración con valores absolutos
En la tabla de configuración se indican los siguientes valores absolutos:
Valor nominal concreto
Valores de los límites de advertencia
Valores de los límites de tolerancia
Valores de los límites
Símbolo

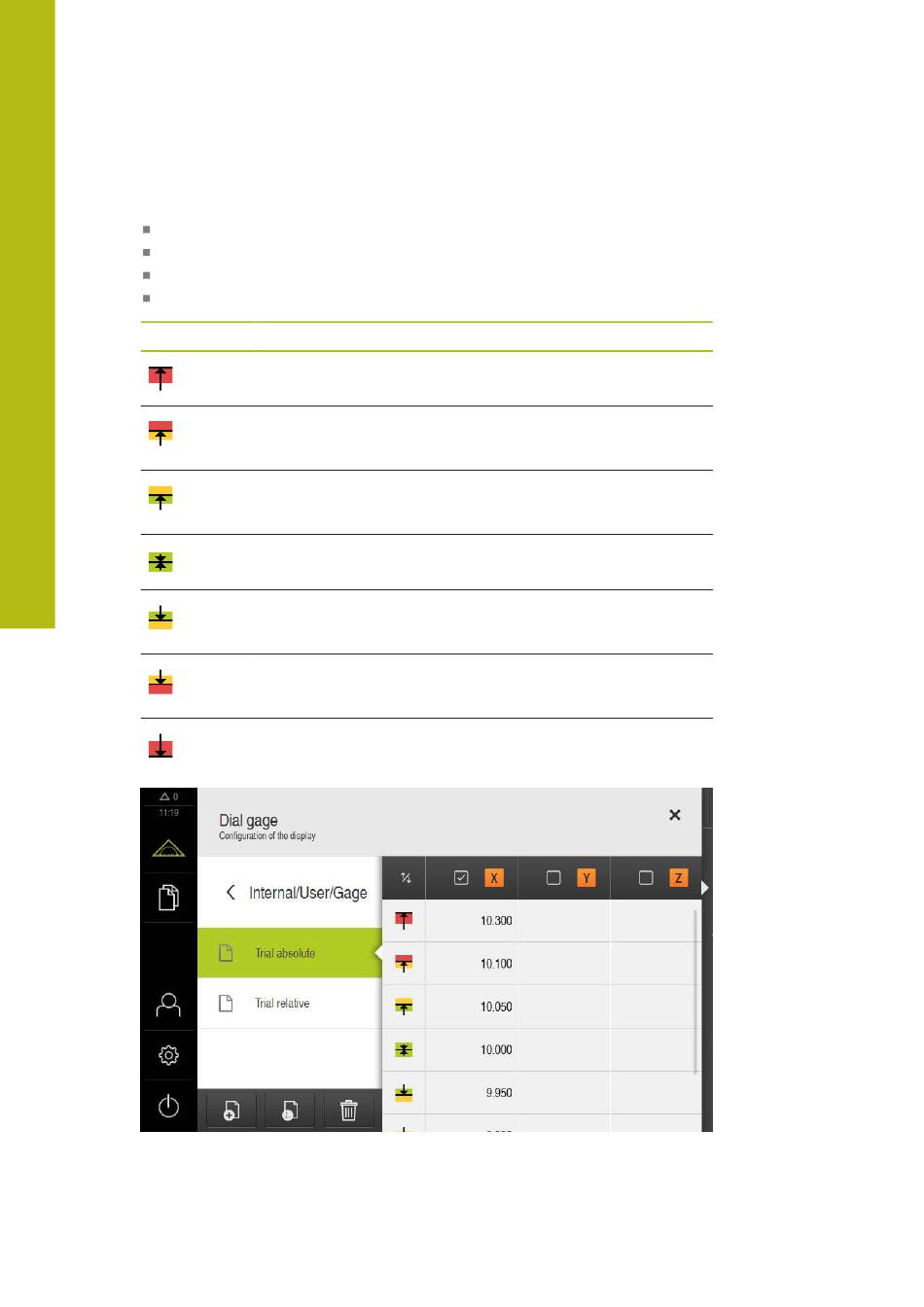

Figura 25: Ejemplo: Entrada de valores con valores absolutos en la tabla de configuración
168
Límite Descripción
Límite Límite del reloj comparador en la cuota
máximo máxima
Límite de
Transición entre el campo naranja y el
tolerancia
campo rojo
máximo
Límite de
Transición entre el campo verde y el
tolerancia
campo naranja
máximo
Valor nominal El valor determina el valor nominal
Límite de
Transición entre el campo verde y el
advertencia
campo naranja
mínimo
Límite de
Transición entre el campo naranja y el
tolerancia
campo rojo
mínimo
Límite Límite del reloj comparador en la cuota
mínimo mínima
HEIDENHAIN | GAGE-CHEK 2000 | Instrucciones de funcionamiento | 12/2019
Arranque rápido | Realizar medición
Ejemplo
10.300
10.100
10.050
10.000
9.950
9.700
9.500
