Festo VPPE-3-1-1/8 -E1 Serie Instrucciones De Operación

VPPE-3-1-1/8-...-E1
Regulador de presión proporcional
Instrucciones de operación
8136809
2021-01e
[8136812]
Traducción del manual original
© 2021 Festo SE & Co. KG se reserva todos los derechos
1 Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/sp.
2 Seguridad
2.1 Instrucciones de seguridad
– Utilizar el producto únicamente en su estado original, sin efectuar modifica-
ciones no autorizadas.
– Utilizar el producto únicamente en perfectas condiciones técnicas.
– Tener en cuenta las condiciones ambientales en el lugar de utilización.
– Antes de realizar trabajos en el producto: desconectar el suministro de energía
y asegurarlo contra reconexiones.
2.2 Uso previsto
De acuerdo con su uso previsto, el regulador de presión proporcional sirve para
regular una presión de forma proporcional a un valor de consigna especificado.
Este producto está previsto para emplear en entornos industriales.
2.3 Cualificación del personal técnico
Solo podrá trabajar en el producto el personal técnico cualificado que pueda
valorar el trabajo que se le asigne y reconocer los peligros. El personal técnico
posee los conocimientos y la experiencia necesarios para el manejo de tecnología
de control electroneumático.
2.4 Certificaciones
En relación con el marcado UL en el producto, también es válida la información
de este apartado respecto al cumplimiento de las condiciones de certificación de
Underwriters Laboratories Inc. (UL) para EE. UU. y Canadá.
Información sobre la certificación UL
Código de categoría de producto
Número de archivo
Normas autorizadas
Marcado UL
Tab. 1
• Debe alimentarse la unidad con una fuente de alimentación conforme
con los requisitos de circuito con energía limitada según IEC/EN/UL/CSA
61010-1, o con una fuente de alimentación con potencia limitada (LPS) según
IEC/EN/UL/CSA 60950-1 o IEC/EN/UL/CSA 62368-1, o los de circuito de la
clase 2 según NEC o CEC.
Datos eléctricos y condiciones ambientales
Tensión de alimentación
Potencia máx.
Presión nominal
Máx. altura de montaje
Tab. 2
3 Información adicional
– Accesorios è www.festo.com/catalogue.
– Piezas de repuesto è www.festo.com/spareparts.
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
QUYX, QUYX7
E322346
UL 610101, CAN/CSAC22.2 No. 61010-1
24 V DC
4,2 W
hasta 1,1 MPa
2000 m
4 Servicio de postventa
Ante cualquier problema técnico, póngase en contacto con el representante
regional de Festo è www.festo.com.
5 Función
5.1 Principio de funcionamiento
De acuerdo con su uso previsto, el VPPE... sirve para regular una presión de forma
proporcional a un valor de consigna especificado. Sustitución de reguladores de
presión de ajuste manual por reguladores eléctricos variables a distancia para,
por ejemplo, convertir los distintos parámetros de máquina de manera rápida y
automática en disponibles.
Fig.1
6 Configuración
6.1 Estructura del producto
5
4
3
2
1

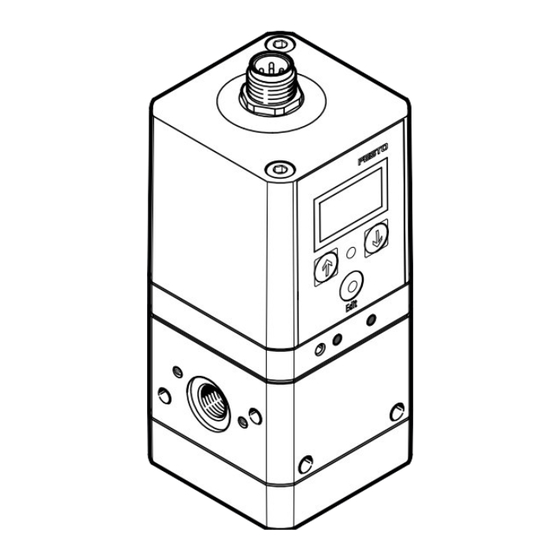

Fig. 2: Estructura del producto VPPE-...-E1
1 Taladro de sujeción lateral
2 Conexión de aire comprimido,
entrada
3 Indicador LED
4 Conexión eléctrica
5 LED de estado
6 Conexión de tierra, externa (en
los lados frontal y trasero)
4
3
2
1
Fig. 3: Estructura del producto VPPE-...-E1T
1 Taladro de sujeción lateral
2 Conexión de aire comprimido,
entrada
6 7
7 Pulsador flecha hacia arriba
8 Pulsador flecha hacia abajo
9 Pulsador Edit
10 Conexión de aire comprimido,
salida
11 Conexión de aire comprimido,
descarga de aire
12 Taladro de sujeción delante
5 6 7
3 Conexión de tierra, externa (en
los lados frontal y trasero)
4 Conexión eléctrica
8
9
10
11
12
8
9
3
12
10
11
