Resumen de contenidos para Smartgen HGM420
- Página 1 Modulo de Control HGM420 Manual de Usuarios...
-
Página 2: Tabla De Contenido
Manual de Usuarios HGM420 V1.4 ÍNDICE 1. Resumen …………………………………………………………………….…………..…… 2 2. Desempeño y características …….…………………….………….………….……….… 2 2.1 Visualización en pantalla LCD ………………………………………………………… 2 2.2. Especificaciones …………………………………………………………………………. 3 2.3. Dimensiones ………………………………………………………………………………. 3 3. Descripción del panel ……………………………………………………………………… 4 4. Funciones de los botones ………………………………………………………………… 4 5. -
Página 3: Resumen
Manual de Usuarios HGM420 V1.4 1. Resumen. Los módulos de control HGM420 integran sofisticadas técnicas digitales, inteligentes y de red usadas para el sistema de control automático de los generadores de diesel. Puede realizar funciones como arranque y paro automático, medición de datos y protección de alarma. El controlador usa un display LCD, en idioma Inglés y español, es operación es fácil y confiable. -
Página 4: Especificaciones
Manual de Usuarios HGM420 V1.4 2.2. Especificaciones: Voltaje de Operación 8.0VCD a 35.0VCD, Continuos Consumo <3W (Modo reposo ≤2W) Rango voltaje de CA 3-Fase 4 cables 15V CA -360 V CA (Fase-N) 2-Fase 3 cables 15V CA -360 V CA (Fase-N) Monofásico 2 cables... -
Página 5: Descripción Del Panel

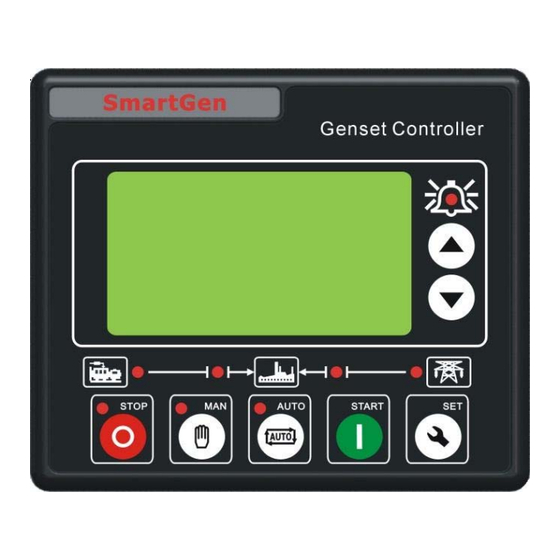

Manual de Usuarios HGM420 V1.4 3. Descripción del panel Pantalla principal Indicador de estado de alarma Generador Normal Normal Contactor Contactor Generador cerrado cerrado Configuración Modo Paro Modo Automático Modo Manual Arranque 4. Funciones de los botones Este botón coloca el módulo en modo de Paro ó Reinicio. -
Página 6: Modos De Operación
Manual de Usuarios HGM420 V1.4 5. Modos de Operación 5.1 Modo Manual. Secuencia de Arranque: El modo manual se activa presionando el botón (Manual) y cuando su LED indicador se ilumine. Al presionar el botón (arranque) el motor inicia el ciclo de arranque. -
Página 7: Alarmas Y Paradas De Marcha
Manual de Usuarios HGM420 V1.4 5) Luego actúa la temporizacion "Genset at Rest" (Grupo electrogeno en reposo), automáticamente se verifica si se hace efectiva o no la parada del motor. Cuando generador se ha detenido, entra en modo de espera. Si el motor no llegara a detenerse el controlador mostrará... -
Página 8: Definición Y Rango De Parámetros
Manual de Usuarios HGM420 V1.4 7. Definición y rango de parámetros 7.1 Tabla de parámetros (Tabla 1) Valor Parámetro Rango Descripción Fabrica Retardo de voltaje de (0-3600) S Red normal Retardo transitorio de tensión de Red, para transferencia automática Retado de voltaje de... -
Página 9: Retardo De Alarma Por Bajo Y Alto Voltaje Del Generador
Manual de Usuarios HGM420 V1.4 Se utiliza para detectar la velocidad de Dientes del volante (10-300) rotación del motor y desconectar el motor de arranque. Retardo de voltaje Retardo de alarma por bajo y alto voltaje del (2-20.0) S 10.0... - Página 10 Manual de Usuarios HGM420 V1.4 de batería generador está por encima de este valor y se mantiene por 20 segundos, la señal de bajo voltaje se activa. Solo se muestra una señal de advertencia. Cuando el voltaje de la batería del generador está...
-
Página 11: Tabla Salidas Programables
Manual de Usuarios HGM420 V1.4 Clave acceso (0-9999) 1234 Desconexión Condición para desconectar el arranque (0-5) de arranque (ver tabla 5) Desconexión por Cuando la velocidad del motor alcance este (0-3000) RPM velocidad del motor valor, se desconectará el arranque Desconexión por... -
Página 12: Tabla Entradas Programables
Manual de Usuarios HGM420 V1.4 Nota 1 Si esta configurado “Inhibir por alta temperatura y esta entrada está activa, cuando la temperatura sea superior a la temperatura preestablecida, la alarma se activa. El controlador envía una señal solo de alerta y no detiene la unidad. -
Página 13: Tabla Selección De Sensores
Manual de Usuarios HGM420 V1.4 7.3 Entradas Programables 1-4. Se activan con entrada de Masa (-Bat) (Tabla 3) Parámetro Descripción No usado Alarma alta temperatura Cuando el “Tiempo seguro de marcha” ha transcurrido, si esta señal se activa, el generador se detendrá inmediatamente Alarma baja presión... -
Página 14: Tabla Condiciones De Arranque
Manual de Usuarios HGM420 V1.4 0 No usado 1 Tipo Resid Definido 2 VDO 10 Bar 3 SGH (Sensor Huanghe) Rango de resistencia de entrada 4 SGD (Sensor Dongkang) definida: 0-6000 ohm. Sensor Presión 5 CURTIS Valor de fábrica SGX... -
Página 15: Establecimiento De Parámetros
Manual de Usuarios HGM420 V1.4 8. Establecimiento de Parámetros Después de haber encendido el panel, presione el botón para iniciar el establecimiento de parámetros: 1) Set Parameter (Configuración de parámetros) Seleccionando “Set Parameters” se ingresa al modo configuración. En el display aparecen cuatro dígitos... -
Página 16: Diagramas De Conexión
Manual de Usuarios HGM420 V1.4 9. Diagramas de Conexión Página 15... - Página 17 Manual de Usuarios HGM420 V1.4 NOTAS: P.S.C. S.A. Tres Arroyos 329, Haedo (1706) - Buenos Aires - Argentina Tel.: (54-11) 4629-0600 / (54-11) 4483-3630 - Fax: (54-11) 4627-3500 www.cramelectro.com Página 16...
