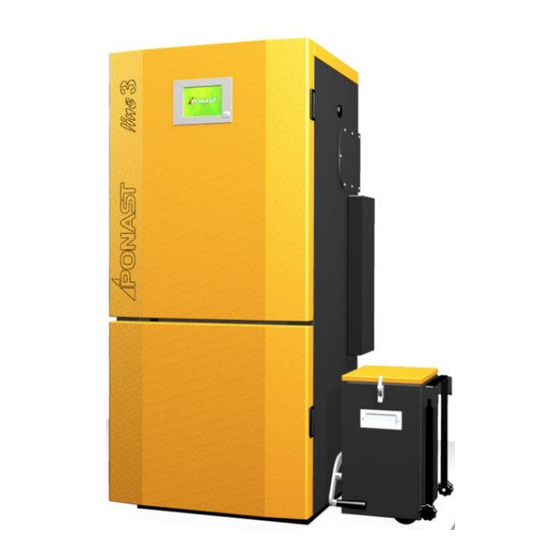

Resumen de contenidos para Ponast KP 11
-
Página 2: Tabla De Contenido
Calderas KP – Construcción – Instalación – Servicio – Mantenimiento FABRICANTE: PONAST spol. s r.o., Na Potůčkách 163, 757 01 Valašské Meziříčí, REPÚBLICA CHECA tel.:+420 571 688 180 , fax +420 571 688 115, e-mail: ponast@ponast.cz, www.ponast.cz Normas y manuales relacionados: Cuaderno 1 Calderas KP –... - Página 3 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento DISTANCIA DE SEGURIDAD DESDE MATERIALES COMBUSTIBLES ............19 CHIMENEA – SALIDA DE GASES ......................19 Datos para calcular la vía de evacuación de humos ................19 Altura y diámetro de la chimenea ..................... 20 Tiro de la chimenea (vía de evacuación de humos) ................
-
Página 4: Avisos Importantes
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento AVISOS IMPORTANTES La puesta en marcha de este producto deberá ser realizada sólo por entidad cualificada y autorizada por el fabricante. Las operaciones de mando del aparato deben ser realizadas por adultos debidamente familiarizados con el mando del aparato y con las presentes instrucciones. - Página 5 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento 15) Durante el funcionamiento de la caldera, el cenicero externo debe estar unido firmemente con la caldera mediante la brida correspondiente. La tapa del cenicero externo siempre debe estar bien cerrada. Peligro de fuga de gases residuales de combustión en la sala de caldera.
-
Página 6: Uso De La Caldera Y Sus Ventajas
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento USO DE LA CALDERA Y SUS VENTAJAS Las calderas automáticas de agua caliente de la línea KP están diseñadas para calentar casas unifamiliares y chalés, viviendas multifamiliares, edificios municipales, plantas industriales, edificios de oficinas... - Página 7 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento El proyecto y la instalación de la caldera, sistema de calefacción, sistema de evacuación de humos y de ventilación de la sala de caldera deben ser realizados por persona cualificada y deben cumplir todas las normas y reglamentos en vigor aplicables a este equipo, tomando en consideración la ubicación particular y el momento actual.
-
Página 8: Datos Técnicos De Las Calderas De La Línea Kp
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento DATOS TÉCNICOS DE LAS CALDERAS DE LA LÍNEA KP Ver Cuaderno 5 Características técnicas de las calderas KP DESCRIPCIÓN DE LA CONSTRUCCIÓN DE LOS PRODUCTOS La solución tecnológica respeta la norma ČSN – EN 303-5, es decir calderas para calefacción central – parte 5 (calderas para calefacción central con carga automática y potencial útil nominal hasta 300 kW). -
Página 9: Sistema De Control De La Caldera
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento SISTEMA DE CONTROL DE LA CALDERA La caldera viene provista de uno de los sistemas de control cuya descripción detallada aparece en: Cuaderno 2 Unidad de control RKP 12157 – Mando de la caldera Cuaderno 3 Unidad de control IGNEO –... -
Página 10: Quemador Incluyendo El Alimentador P2 Con Motopropulsión
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento QUEMADOR INCLUYENDO EL ALIMENTADOR P2 CON MOTOPROPULSIÓN El hogar del quemador consiste en las partes siguientes: Cuerpo del quemador con brida Parrilla de fundido con rectificadores * Ventilador con pieza de acople Tornillo de sin fin del alimentador con espiga Tubo flexible y abrazaderas de fijación Obturador de la brida del encendido *... -
Página 11: Piezas Cerámicas
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento PIEZAS CERÁMICAS Forman parte integrante de la cámara de combustión de la caldera y tienen una influencia clave en la calidad de la combustión. Reflector cerámico - instalado en la superficie superior del quemador Parrilla secundaria cerámica - instalado en el cuerpo de la caldera encima del hogar de quemador Escudo cerámico - instalado encima de la puerta Revestido cerámico de puerta –... - Página 12 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento KP 11, KP 11.1, KP 12, KP 12.1, KP 12.1S, KP 12S KP 21, KP 22, KP 22S KP 51, KP 51.1, KP 52.1, KP 52.1S, KP 52S, KP 61, KP 62, KP 62S...
-
Página 13: Alimentador P1 Con Motopropulsión (Desde El Depósito Del Combustible)
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento ALIMENTADOR P1 CON MOTOPROPULSIÓN (DESDE EL DEPÓSITO DEL COMBUSTIBLE) El alimentador P1 sirve para la dosificación del combustible desde el depósito hacia el quemador. El alimentador está introducido en el depósito del combustible bajo el ángulo de 45°. Con una inclinación diferente del alimentador, la dosis del combustible será... -
Página 14: Envoltura De La Caldera Kpxxx
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento ENVOLTURA DE LA CALDERA KPXXX La envoltura del producto está construida en chapa de acero acabada por capa KOMAXIT. El aislamiento térmico está realizado con placas de aislamiento térmico. La envoltura completa consiste en: Revestimiento de la puerta Puerta con apertura para el panel de mando... -
Página 15: Sistema De Limpieza
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento SISTEMA DE LIMPIEZA LIMPIEZA DEL INTERCAMBIADOR La limpieza se realiza mediante movimiento vertical de los turbuladores situados en los tubos del intercambiador y forma parte del suministro estándar de cada caldera. La propulsión de la limpieza es realizada (según el tipo de la caldera) a) por palanca manual b) por motor eléctrico a través el engranaje de palanca (limpieza automática) -
Página 16: Suministro Estándar
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Fig. N° 12 Sistema de vaciado del cenicero El cenicero externo sirve para eliminar las cenizas en la cámara de combustión. Permite una operación prolongada sin necesidad de intervención por operador, incluso al utilizar combustible de alto contenido de ceniza. -
Página 17: Accesorios Opcionales
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Cuaderno 3 Unidad de control IGNEO – Mando de la caldera * Cuaderno 4 Unidad de control SIGMATEK – Mando de la caldera * Cuaderno 5 Características técnicas de las calderas KP * según la unidad de control utilizada ... - Página 18 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Fig. N° 14 Depósito estándar 700l cadena Fig. N° 15 Instrucciones para montar el depósito montable...
-
Página 19: Ubicación Del Producto En La Sala De Caldera, Principios De Instalación
- regulador del tiro, orificio de limpieza Tipo h - calderas KP 08, KP 08S KP 11, KP 11.1 1078 KP 12, KP 12.1, KP 12.1S, KP 12S 1066 KP 21 1100 KP 22, KP 22S 1146 KP 51, KP 51.1... -
Página 20: Distancia De Seguridad Desde Materiales Combustibles
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento - distancia mínima desde la pared trasera debe ser de 600 mm (distancia medida desde el borde trasero de la envoltura) - distancia mínima desde la pared lateral debe ser de 200 mm - distancia libre delante de la caldera debe ser de 700 mm - altura necesaria por encima de la caldera hasta el techo de la sala de caldera es de unos 450 mm - 600mm (según la altura de la caldera) para los trabajos de limpieza. -
Página 21: Altura Y Diámetro De La Chimenea
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Altura y diámetro de la chimenea Altura recomendada mínima de la chimenea es de 6 m. El diámetro de la chimenea debe ser adecuado a la potencia de la caldera, siendo el diámetro mínimo de la chimenea = 140 mm, o 150 x 150 mm. - Página 22 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Fig. N° 18 Regulador (limitador) del tiro de la chimenea El regulador debería instalarse a unos 0,5m debajo de la entrada del conducto de humo en la chimenea. Si no es posible, su instalación se puede realizar también en el canal de aire de la chimenea, a una altura no eficaz de la misma.
-
Página 23: Conducto De Humo
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Conducto de humo La conexión a la chimenea se realiza a través del conducto de humo colocado entre el cuello de salida de gases de la caldera y la chimenea. El conducto de humo debe corresponder al recorrido más corto y más directo con la inclinación de ascenso °... -
Página 24: Puesta En Marcha De Productos
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento - En la sala de caldera NUNCA puede haber depresión (por funcionamiento de ventiladores, aire acondicionado, … ) PUESTA EN MARCHA DE PRODUCTOS: CONEXIÓN AL SISTEMA La conexión al sistema de calefacción será realizada por una empresa especializada de manera regular – para las dimensiones de conexión de los productos ver –... - Página 25 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Fig. N° 21 Montaje - reflector cerámico catalítico Aviso importante: Durante el funcionamiento de la caldera el reflector cerámico siempre debe tocar la parte trasera de la placa de aislamiento del quemador.
-
Página 26: Instalación De La Parrilla Cerámica Secundaria
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento INSTALACIÓN DE LA PARRILLA CERÁMICA SECUNDARIA La instalación de la parrilla en su posición de trabajo se realiza a través de la puerta de limpieza de la caldera. Levantar las piezas individuales con la parte trasera inclinada hacia arriba y deslizar sobre la parte trasera de la cámara de combustión hacia arriba. -
Página 27: Conexión De Componentes Eléctricos
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Fig. N° 23 Procedimiento de instalación del escudo cerámico CONEXIÓN DE COMPONENTES ELÉCTRICOS La conexión de los componentes eléctricos está descrita en el Manual S2, S3, S4 (según el tipo de la unidad de control). - Página 28 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Control de los parámetros de operación para un tipo particular de caldera...
-
Página 29: Servicio Y Mantenimiento De La Caldera Durante La Marcha
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento SERVICIO Y MANTENIMIENTO DE LA CALDERA DURANTE LA MARCHA Intervalos de servicio y mantenimiento dependen directamente del tipo y de la calidad del combustible utilizado. Si se utiliza el combustible recomendado -PELLETS DE MADERA - con valores cualitativos garantizados, el mantenimiento y servicio del producto durante el funcionamiento será... -
Página 30: Mantenimiento
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento MANTENIMIENTO Limpieza del intercambiador de productos de combustión Limpieza manual Es realizada mediante turbuladores ubicados en el intercambiador de la caldera accionando la palanca manual durante el funcionamiento de la caldera, 1 vez a la semana. Limpieza motriz es asegurada de manera automática en intervalos ajustados según el programa de la unidad de control. -
Página 31: Inspección Anual
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Inspección anual Una vez terminada la temporada de calefacción, cada caldera de la línea KP debe ser sometida a inspección anual periódica. Esta inspección es imprescindible para prevenir los posibles estados anormales del funcionamiento durante el próximo año. -
Página 32: Limpieza De La Cámara Del Quemador
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Desmontar la unión por brida (4 tornillos) del accionamiento del transportador sin fin P2, quitar el conjunto del alimentador sin fin y colocarlo aparte. Al mismo tiempo comprobar su desgaste. Ahora desmontar completamente la brida del quemador (4 tornillos) y quitar el propio quemador. - Página 33 Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Comprobar si los alimentadores están llenados de combustible y si los pellets son transportados hacia el quemador. Pulsar el botón START. Si la caldera no va a ser utilizada durante el verano (producción de ACS), dejar desconectado el interruptor principal.
-
Página 34: Precauciones De Seguridad
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento PRECAUCIONES DE SEGURIDAD DISTANCIA DE SEGURIDAD DESDE MATERIALES COMBUSTIBLES Grados de combustibilidad de materiales: Grado A – no combustible: piedra, hormigón, ladrillo, revoque, etc. Grado B – difícilmente : aislamiento inorgánico – Rotoflex, lana de vidrio, aislamiento basáltico, heraklit, etc. Grado C –... -
Página 35: Eléctricos
Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Eléctricos: ČSN - EN 60335-1 ed. 3:2012 – Equipos eléctricos para el uso doméstico y similar – Seguridad – Parte 1: Requerimientos generales ČSN - EN 50 165 / 1999 Protección contra ruidos Decreto del gobierno n°...
