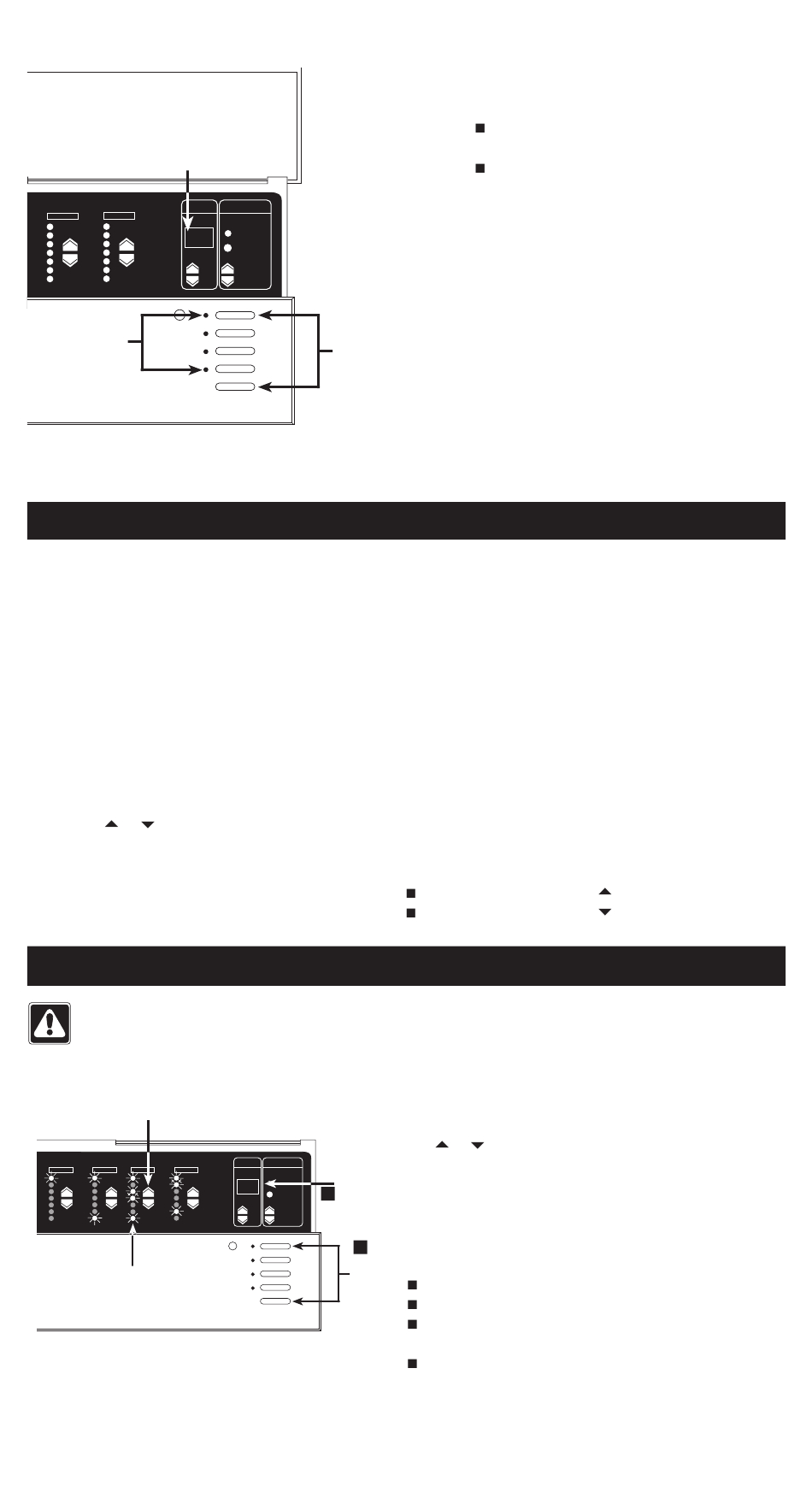

PASO 3: Configuración de las unidades de control GRAFIK Integrale
DESPLAZAMIENTO POR EL MENÚ DE
CONFIGURACIÓN
ZONE 3
ZONE 4
LEDs
Entrar y salir del modo de configuración
Para entrar en el modo de configuración: Pulsar y
mantener presionado el botón Escena 1 y apagado durante
unos tres segundos hasta que los LEDs de escena empiecen
a parpadear.
Para salir del modo de configuración: Abandonar el
modo de configuración del mismo modo que al entrar. Pulsar y
mantener presionado el botón Escena 1 y APAGADO durante
unos 3 segundos hasta que los LEDs de escena dejen de
parpadear. La unidad de control abandona el modo de
configuración y vuelve al modo de funcionamiento normal.
En el modo de configuración, la ventana TRANSICIÓN muestra
los códigos de configuración. Para desplazarse por el menú de
códigos de configuración se deberán pulsar los botones
TRANSICIÓN
ó
.
Identificación y configuración del tipo de carga para cada zona
¡PRECAUCIÓN! Lutron entrega las unidades de
control GRAFIK Integrale con todas las zonas
configuradas como no regulables. Para configurar
los tipos de carga siga estos pasos:
CONFIGURE EL TIPO DE CARGA DE CADA ZONA
ZONE 1
ZONE 2
ZONE 3
ZONE 4
LEDs de zona
FADE
TEMPORARY
LS
ZONES
M S
MASTER
PARA ENTRAR (SALIR)
EN EL MODO DE
CONFIGURACIÓN
PULSAR Y MANTENER
DURANTE APROX. 3
SEGUNDOS HASTA QUE
LOS LEDs PARPADEEN
(DEJEN DE PARPADEAR)
FADE
TEMPORARY
COMPRUEBE
LS
SI APARECE
2
ZONES
M S
LS
MASTER
Esta sección explica la configuración de una unidad de
control GRAFIK Integrale, inclusive:
La identificación del tipo de carga para cada zona de
iluminación conectada a la unidad de control.
La configuración de las escenas para crear los
efectos de iluminación deseados y la comprobación
de que la unidad de control está funcionando
correctamente.
Para configurar la unidad de control GRAFIK Integrale se
deberá acceder al "modo de configuración" y utilizar el
menú de códigos de configuración que aparece en la
ventana TRANSICIÓN. En las páginas siguientes
encontrará las instrucciones paso a paso para utilizar el
menú y códigos de configuración.
A continuación encontrará una lista de los códigos de configuración y de
su descripción:
Código Significa
Opciones de guardado Seleccione entre diferentes opciones de
Escena
Sc
Dirección
A-
Selección de carga
LS*
Límite inferior
LE
Límite Superior
HE
*Cuando se entra en el modo de configuración, este código aparecerá en
primer lugar.
Si presiona TRANSICIÓN (FADE)
Si presiona TRANSICIÓN (FADE)
1. Entre en el modo de configuración. Pulsar y mantener
presionado los botones Escena 1 y APAGADO durante aprox.
3 segundos hasta que los LEDs de escena parpadeen.
2. Compruebe si aparece LS en la ventana TRANSICIÓN
(FADE). (LS es el primer código que debe aparecer cuando entra
en el modo de configuración)
3. Configure el tipo de carga de cada zona. Pulse ZONA
y
hasta que los LEDs de ZONA indiquen el tipo de
carga conectado a cada zona. Consulte el diagrama en la página
siguiente.
4. Salga del modo de configuración. Pulsar y mantener
presionado los botones Escena 1 y APAGADO durante aprox.
3 segundos hasta que los LEDs de escena dejen de parpadear.
1
,
En la unidad de control de 4 zonas mostrada:
ENTRAR
La zona 1 está configurada para transformadores magnéticos.
Y SALIR
La zona 2 está configurada para ELV/Incandescente/GRX-ELVI.
DEL
MODO
La zona 3 está configurada para Auto Fase (control de fase
DE
ascendente).
CONFIGU-
La zona 4 está configurada para 0-10V.
RACIÓN
Página 6
Descripción
guardado (p. 9)
Configure las zonas no afectadas y
cualquiera de las 16 escenas (p. 9)
Identifica las unidades de control al
configurar las comunicaciones del
sistema (p. 10)
Identifica el tipo de carga (p. 7)
Configurar el mínimo de atenuación
(p. 8)
Configurar el máximo nivel de
regulación (p. 8)
, aparecerá A-, Sc y después.
, aparecerá LE y después HE.
