WLC316R | Installation
Wireless Control Unit / Relay Module
Part of the Hubbell WL-series of products

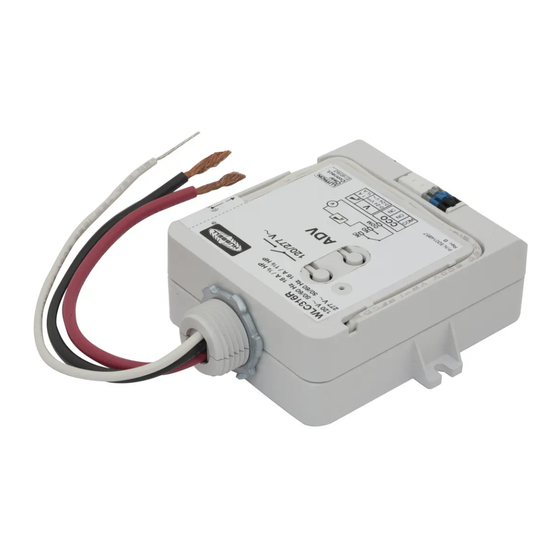

WLC316R
16A Relay Module
with zero-crossing and isolated low voltage relay
120 / 277 V~ 50 / 60 Hz 16 A
1/2 HP at 120 V~ 1 ⁄ HP at 277 V
1 2
UL 2043 Plenum Rated
Important Notes:
Please read before installing.
•
For installation by a qualified electrician in accordance with all local and
national electrical codes.
•
Note: Use copper conductors only.
•
Check to see that the device type and rating is suitable for the application.
•
DO NOT install if product has any visible damage.
•
If moisture or condensation is evident, allow the product to dry completely
before installation.
•
Operate between 32 °F (0 °C) and 131 °F (55 °C).
•
0% to 90% humidity, non-condensing.
•
For indoor use only.
• Auto-on
"Enabled" setting should be used on WL-series sensors used to control
this device (WLC316R).
WARNING
Shock Hazard. May result in serious injury or death.
Turn off power at circuit breaker before installing the unit.
Wireless
Relay Module
Install in center of room to
maximize RF coverage.
30 ft (10 m)
WL-series
Occupancy
Maximum
Sensor
obstructed
coverage
40 ft (12 m)
Recommended placement of wireless transmitters relative
to Relay Module is within 30 ft (10 m).
Isolated Status Relay Information
• Model WLC316R includes a dry contact closure output
(CCO) Relay that provides occupancy status to 3rd-
party equipment such as building management sys-
tems, HVAC, and VAV controllers.
• The relay provides both normally open (NO) and nomally
closed (NC) maintained-type outputs.
• The relay is rated to switch resistive loads at voltages
up to 24 V only.
Resistive
Switching
Load
Voltage
R
0-24 V- 1.0 A
0-24 V~ 0.5 A
Wiring Device-Kellems
Shelton, CT 06484, U.S.A. 1.800.288.6000
WLC316R | Instalación
Módulo relé
Parte de la serie-WL de productos
WLC316R
Con rele' aislado de baja voltaje para estado de presencia
120 / 277 V~ 50 / 60 Hz 16 A Clasificado UL 2043 Plenum
1/2 HP a 120 V~ 1 ⁄ HP a 277 V~
1 2
Notas importantes:
Lea antes de la instalación.
•
Debe ser instalado por un electricista calificado en conformidad con los códigos
eléctricos locales y nacionales.
•
Nota: Utilice solamente conductores de cobre.
•
Verifique que el tipo y la clasificación del dispositivo sean adecuados para la aplicación.
•
NO realice la instalación si el producto presenta algún daño visible.
•
Si hay señales de humedad o condensación, deje secar completamente el
productoantes de la instalación.
•
Opere entre 0 °C (32 °F) y 55 °C (131 °F).
•
0% a 90% de humedad, sin condensación.
•
Para uso en interiores únicamente.
Peligro de electrocución. Podría dar como resultado
ADVERTENCIA
lesiones graves o la muerte. Antes de instalar la unidad,
apague la alimentación en el cortacircuitos.
Módulo relé
WLC316R
30 m (90 pies)
Instale en el centro de la Cobertura máxima
habitación para aumentar la sin obstrucciones.
cobertura de RF.
10 m (30 pies)
Sensor
de presencia
Máximo
serie-WL
obstruido
12 m (40 pies)
La colocación recomendada de transmisores inalámbricos
relativos a Módulo de relé está dentro de los 30 pies (10 m).
Información relacionada con la relé
aislado
• Los modelos WLC316R incluyen una salida de contacto
seco que proporciona estado de presencia a equipos de
terceros como sistemas de manejo de edificios, HVAC, y
controladores VAV.
• La relé brinda salidas de tipo sostenido normalmente
abiertas (NO) y normalmente cerradas (NC).
• La relé se activa siempre que haya un sensor de presencia
asociado al módulo relé.
• La relé clasificado para conmutar cargas de resistencia a
voltajes superiores a 24 V
Voltaje de Carga de
únicamente.
conmutación resistencia
0-24 V- 1,0 A
0-24 V~ 0,5 A
Wiring Device-Kellems
Shelton, CT 06484, U.S.A. 1.800.288.6000
Required Components
For each system ensure you have:
At Least One Wireless Relay Module.
Load
Status
LED
Relay Toggle
Advanced
Operations
Isolated
Relay
Output
(Class 2)
Relay Module
Start Here
1 WLC316R
Relay Module
When installing a WLC316R Relay
Module, use the supplied conduit nut
and wire the module as shown.
90 ft (30 m)
Suggested Installation Location:
Maximum
un-obstructed
Install in center of room.
coverage
This ensures proper RF coverage of area.
Associate Wireless Transmitters to WLC316R Relay Module
2
Before beginning this step, make sure that there are no other WLC316R modules being set up within the same building. It is possible that Wireless Transmitters
from other systems can be incorrectly associated to this system.
Permanently install
3
Wireless Transmitters
Note: Please consult individual
component installation guides
for information.
Componentes requeridos
Para cada sistema, asegúrese de contar con:
Al menos un módulo relé WLC316R.
LED
indicador
de estado
Botón conmutador
de carga
del relé
Operaciones
avanzadas
Salida de
contacto
seco
(Clase 2)
Módulo relé WLC316R
Comience por aquí
1
Instale el módulo relé WLC316R
Cuando instale el módulo relé
WLC316R, utilice la tuerca de
conducto suministrada y realice
el cableado del módulo como se
muestra en la figura.
Ubicación sugerida para la
instalación:
Instálelo en el centro de la habitación.
Esto garantiza una cobertura adecuada de RF
del área.
2 Asocie los transmisores inalámbricos al módulo relé WLC316R
Antes de comenzar con este paso, asegúrese de que no se estén instalando otros módulos WLC316R en el mismo edificio. Es posible que se asocien por error
transmisores inalámbricos de otros sistemas a este sistema.
A
Instale transmisores
3
inalámbricos de forma
permanente
R
Nota: Consulte las guías de instalación
de los componentes para obtener más
PDS 2512
información.
6/2012
Page 1
037233
At least one Wireless Transmitter.
+
WL-Series
Occupancy Sensor
(6 maximum)
120/277 V~
50/60 Hz
Red
(Switched Hot)
COM
(Common)
NC
NO
(Normally Closed)
(Normally Open)
Isolated relay operation affected only by
associated occupancy sensors.
Room Occupied: NO = Close NC = Open
Room Unoccupied: NO = Open NC = Close
B
A Hold the Relay Toggle Hold the indicated button on a Wireless Transmitter for
6 seconds to associate the device.
button on the WLC316R
Relay Module for 6 seconds
Repeat for any additional Wireless Transmitters.
to enter association mode.
Hold the Relay Toggle button on the WLC316R
Note: The load will flash once after each C
step to confirm successful completion.
Relay Module for 6 seconds to save association(s).
Daylight Sensor setup
4
Calibration
A
Turn lights in room on using the
Relay Toggle button on the WLC316R
Relay Module.
Press & hold "Cal." on the associated
B
Daylight Sensor for 6 seconds.
Exit room for 5 minutes to allow
C
calibration to be completed.
Note: When calibration has completed, all lights
will flash and the system will begin daylighting.
¿Necesita ayuda? Visite www.hubbell-wiring.com o llame al Servicio técnico al +1.475.882.4820
Al menos un transmisor inalámbrico.
+
Sensores de presencia
(Máximo de 6 )
120/277 V~
50/60 Hz
Rojo
(Vivo conmutado)
COM
(Común)
NO
NC
(Normalmente abierta)
(Normalmente cerrada)
B
Mantenga presionado el botón Mantenga el botón indicado del transmisor inalámbrico durante
conmutador del relé en el 6 segundos para asociar el dispositivo.
módulo relé WLC316R durante
Repita esta acción para asociar otros transmisores inalámbricos.
6 segundos para ingresar al
modo de asociación.
Nota: La carga parpadeará una vez
Mantenga presionado el botón conmutador del relé del módulo
C
después de cada paso para confirmar
relé WLC316R durante 6 segundos para guardar las asociaciones.
que fue completada con éxito.
4 Configuración del sensor fotoeléctrico
Calibrado
Encienda las luces de la habitación
A
utilizando el botón de conmutación
del relé del módulo relé WLC316R
Presione y mantenga presionado "Cal."
B
en el sensor fotoeléctrico asociado
durante 6 segundos.
Salga de la habitación durante 5 minutos
C
para permitir que se complete el calibrado.
Note: Cuando se complete el calibrado las luces
parpadearán activando el sensor fotoeléctrico.
Need Help? www.hubbell-wiring.com or call Technical Service at 1.475.882.4820
Wireless
Daylight Sensor
(1 maximum)
White
(Neutral)
To Load
Black
(Hot)
Conduit Nut
To 3rd Party Equipment
Note: When wiring an isolated model to 3rd-
party systems, use 20 to 16 AWG (0.5 to 1.5
mm ) solid or stranded copper wire.
2
Tuning (Optional)
A
If it is desired to have multiple zones of
lights turn on at different daylight levels
(using multiple Relay Modules with one
Daylight Sensor) follow the Tuning procedure
described in the Daylight Sensor in-
(WLDH)
stallation instructions.
Use the Relay Toggle button in place of the
Switch tap button referenced in the docu-
ment.
Sensor fotoeléctricos
(Máximo de 1)
Blanco
(Neutro)
Para la carga
Negro
(Vivo)
Tuerca de conducto
Equipos de terceros
Nota: Cuando conecte un módulo con CCO
a otros sistemas de terceros, use un cable
solido o trenzado de 0,5 a 1,5 mm
2
(20 a 16 AWG).
Ajuste (Opcional)
A
Si desea tener múltiples zonas
iluminadas con diferentes niveles de luz
del dia (usando múltiples módulos relé
con un solo sensor fotoeléctrico), siga
los pasos para el procedimiento de
ajuste descritos en las instrucciones
para la instalacion del sensor
fotoeléctrico .
(WLDH)
Utilice el botón conmutador del relé en
lugar del botón interruptor
al que hace referencia el texto.
FCC Information:
NOTE: This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to part 15 of the FCC rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio and television reception,
which can be determined by turning the equipment off and on. The user is
encouraged to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Caution: Changes or modifications not expressly approved by Hubbell
Wiring Device-Kellems could void the user's authority to operate this
equipment
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions:
(1) This device may not cause harmful interference and
(2) This device must accept any interference received, including interference
that may cause undesired operation.
Hubbell is a registered trademark. NEC is a registered trademark of
National Fire Protection Association, Quincy, Massachusetts.
© 2012 Hubbell Inc.
Reset Factory Defaults
Note: In some instances it may be necessary to reset the
WLC316R Relay Module back to factory default settings.
A
Triple-tap the Advanced Operations button, "ADV"
on the WLC316R Relay Module and hold until the
LED begins to flash slowly.
B
Within 3 seconds of flashing, release and triple-tap
the button again and the LED will flash rapidly
indicating that the unit has been reset to
factory defaults.
Note: Any associations or programming previously set
up with the unit will be lost and will need to be
re-programmed.
Troubleshooting
Load does • Ensure breaker to the WLC316R Relay
not respond Module is on.
to Wireless
• Ensure the load has been properly wired
Transmitter(s).
to the Wireless Relay Module.
• Ensure Wireless Transmitter is properly
associated to Wireless Relay Module.
• Ensure Wireless Transmitter's battery is
installed correctly.
Wireless • The maximum number of Wireless
Transmitters have been associated to
Transmitter(s)
the Wireless Relay Module. To remove
cannot be
a previously set up Wireless Transmit-
associated to
ter, tap the button used for associa-
WLC316R
tion on the Wireless Transmitter three
Relay Module.
times, on the third tap hold for three
seconds and then tap three
more times.
Información exigida por la FCC:
NOTA: Este equipo ha sido probado y se ha demostrado que cumple con los
límites para un dispositivo digital Clase B, de acuerdo con la parte 15 de las
reglas de la FCC. Estos límites fueron diseñados para proveer una protección
razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, usa y puede emitir energía de radio frecuencia y, si no se
instala y utiliza de acuerdo con las instrucciones, puede causar interferencias
perjudiciales a la recepción de radio y televisión, lo cual se puede determinar
encendiendo y apagando el equipo. Se sugiere que el usuario trate de corregir
cualquier interferencia tomando una o más de las siguientes medidas:
• Cambiar la dirección o la ubicación de la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo en un tomacorriente que esté en un circuito diferente al del
receptor.
• Pedir ayuda al distribuidor o a un técnico experimentado en radio/TV.
Precaución: Cualquier cambio o modificación que no cuente con la aprobación
explícita de Hubbell Wiring Device-Kellems podría anular la autoridad del
usuario para operar el equipo.
Este dispositivo cumple con las Reglas de la Parte 15 de la FCC. Su operación
está sujeta a las siguientes dos condiciones:
(1) Este dispositivo no puede causar interferencia perjudicial, y
(2) Este dispositivo debe aceptar cualquier interferencia que reciba, incluyendo
la que puede causar operación indeseada.
Hubbell es una marca registrada. NEC es una marca registrada de National
Fire Protection Association, Quincy, Massachusetts.
© 2012 Hubbell, Inc..
Restablezca los valores de
fabricación predeterminados
Nota: En algunas ocasiones puede ser necesario restablecer la
configuración predeterminada del módulo relé WLC316R.
A
Presione tres veces el botón de operaciones
avanzadas del módulo relé WLC316R y mantenga
presionado hasta que el indicador LED comience a
parpadear lentamente.
Antes de tres segundos de parpadeo, libere el botón
B
y presiónelo tres veces nuevamente hasta que el LED
parpadee rápidamente, lo que indica que la se han
restablecido los valores predeterminados de la unidad.
Nota:
Todas las asociaciones o programas configurados
anteriormente en la unidad se perderán y deberán
.
programarse nuevamente
Solución de problemas
www.Hubbell-Wiring.com
La carga no • Asegúrese de que el cortacircuitos del módulo
responde al relé WLC316R esté en la posición encendido.
transmisor • Asegúrese de que la carga esté
inalámbrico. correctamente conectada al módulo relé
WLC316R.
• Asegúrese de que el transmisor inalámbrico
esté asociado correctamente al módulo relé
WLC316R.
• Asegúrese de que la batería del transmisor
inalámbrico esté instalada correctamente.
Los • Se ha asociado el número máximo de
transmisores inalámbricos al módulo relé
transmisores
WLC316R. Para quitar un transmisor
inalámbricos
inalámbrico configurado anteriormente,
no pueden
presione el botón utilizado para asociar
asociarse al
transmisores inalámbricos tres veces, la
módulo relé tercera vez mantenga presionado durante
tres segundos y luego presione el botón
WLC316R.
tres veces más.
