Instrucciones de Instalación

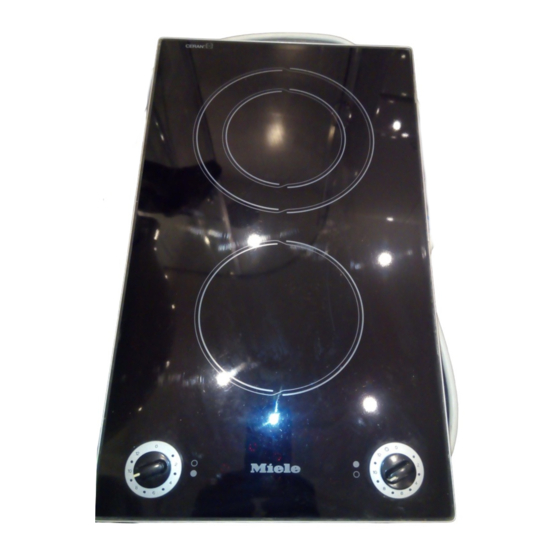

KM 400 Placa de cerámica Eléctrica
KM 403 Freidora
KM 411 Asador Eléctrico
s
Para prevenir accidentes y
daños a su aparato,
lea este manual
antes de su instalación o uso.
M.-Nr. 05 818 450

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Miele KM 400

  • Página 1 Instrucciones de Instalación KM 400 Placa de cerámica Eléctrica KM 403 Freidora KM 411 Asador Eléctrico Para prevenir accidentes y daños a su aparato, lea este manual antes de su instalación o uso. M.-Nr. 05 818 450...
  • Página 2: Tabla De Contenido

    KM 400........
  • Página 3: Importantes Instrucciones De Seguridad

    = distancia mínima de seguridad para: KM 400, KM 403 = 2" (50 mm) KM 411 = 10" (250 mm) no permitida Las freidoras no deben instalarse junto a estufas de gas. Las flamas de gas pueden incendiar el aceite que salpica.
  • Página 4: Distancia Segura Hacia La Parte Superior De Los Aparatos

    Debe haber por lo menos una distancia favor comuníquese con el Departamen- mínima de seguridad de 30 pulgadas to de Servicio Técnico de Miele o su (760 mm) entre la parte superior del distribuidor más cercano para solicitar aparato y cualquier gabinete que se encuentre en la parte superior, b.
  • Página 5: Dimensiones De Aparato

    Dimensiones de aparato KM 400 a Abrazaderas b Por favor deje una profundidad adi- cional de " (18 mm) en la parte in- ferior de la cocineta para el cable de energía eléctrica.
  • Página 6: Km 403

    Dimensiones de aparato KM 403 a Abrazaderas...
  • Página 7: Km 411

    Dimensiones de aparato KM 411 a Abrazaderas...
  • Página 8: Instalación

    – Entre la parrilla y la pared lateral o dar los aparatos en la cubierta. gabinete: 2" (50 mm) para los KM 400 / KM 403 10" (250 mm) para el KM 411 Consulte la sección "Instrucciones de seguridad" para obtener más informa-...
  • Página 9: Colocación De Las Barras De Apoyo Y Ménsulas

    Instalación Colocación de las barras de apoyo y ménsulas a Ménsulas de apoyo c Una ligera brecha entre la barra de apoyo y la cubierta. b Barras de apoyo La ilustración muestra la distribución de 3 combisets, sus respectivas barras de soporte, b, y las ménsulas de apoyo, a, que se requieren para su correcta instalación.
  • Página 10: Línea Central De La Ménsula

    Instalación Línea central de la ménsula Afianzado de las ménsulas de soporte Afianzado de las barras de apoyo Cubiertas de Madera o Corian ^ Coloque las barras, b, tal y como se Afianzado de las barras de apoyo muestra en en diagrama. Cubiertas de Madera o Corian ^ Taladre hoyos de ^ Coloque las ménsulas, a, tal y como...
  • Página 11: Colocando El Aparato En Su Sitio

    Instalación Colocando el aparato en su sitio Asegúrese de que las parrillas estén alineadas correctamente antes de montarlas en la cubierta . Una vez que se han fijado las abrazaderas de resorte, será necesario el uso de una herramienta especial para sacar la parrilla de las abrazaderas.
  • Página 12: Importante

    Instalación Importante Cuando se instalen las parrillas, no se deben sellar permanentemente al mueble. El cordón de sellado bajo la orilla de arriba de la parrilla, propor- ciona suficiente sellado en el mue- ble. De quedar la parrilla sellada, podrá da- ñar la placa de cerámica o el aparato en sí...
  • Página 13: Electrical Connection

    Electrical connection Suministro de energía: Precaución: Favor de revisar la placa de identifica- Desconecte el aparato del suminis- ción en relación a 240 V 2~ 60 Hz 15A. tro Principal de energía antes de darle servicio. A fin de reducir el Esta aparato cuenta con 3 cables: riesgo de una descarga eléctrica, L1 (negro),...
