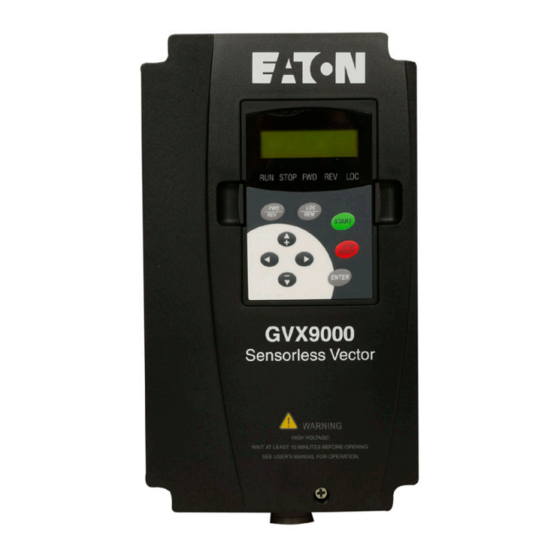

- Página 1 Variadores de Frecuencia Ajustable GVX9000 Descripción del Producto GVX9000 Variadores de Frecuencia Ajustable Unidades para aplicaciones globales...
-
Página 2: Esa Es La Meta De Eaton
Y eso es exactamente lo que encontrará en cada producto que ponemos en el mercado. La uni- dad GVX9000 es un auténtico producto global que ofrece a los fabricantes la flexibilidad para entregar sus equipos en todo el mundo. -
Página 3: Dimensiones, Pesos Y Puntuaciones
Cutler-Hammer, visite nuestra página Web en www.EatonElectrical.com ADVERTENCIA La instalación y el uso de productos de Eaton debe estar en conformidad con las disposi- ciones del Código Eléctrico Nacional de los EU. y / u otros códigos locales o estándares de la industria que tengan relación con el uso final en particular. -
Página 4: Datos Técnicos Y Especificaciones
Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Datos Técnicos y Especificaciones Dispositivos de seguridad Capacidades nominales de salida Salida de monitor analógico: Caballos de fuerza; Falla a tierra: Estándar Medidor analógico - frecuencia o corriente Protección de sobrecarga: Estándar 200 - 240 V: 0,75 a 37 kW de salida Sobrecorriente: Estándar... - Página 5 2 unidades interferencias. Revise el Manual del usuario de Eaton y los valores recomendados. Usar otras re- la unidad de frenado para más detalles. de frenado con un total de 16 resistencias de fre- sistencias y valores anularán la garantía de Eaton.
- Página 6 6. Cuando utilice más de 2 unidades de de frenado y los módulos de frenado en frenado, el valor de resistencia equivalente uso no son proporcionada por Eaton, la ga- de frenado paralelo no podrá ser inferior rantía será cancelada.
-
Página 7: Diagramas De Cableado
Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Diagramas de cableado Para los modelos de la serie GVX9000 - 0,75 a 3,7 kW Resistencia de frenado / Unidad (Opcional) Consulte el Apéndice para el uso de resistor de freno especial / Unidad... - Página 8 Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Diagramas de cableado Para los modelos de la serie GVX9000 - 5.5 a 75 Kw Resistencia de frenado / Unidad (Opcional) Consulte el Apéndice para el uso de resistor de freno especial / Unidad...
- Página 9 Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Tabla 5. GVX9000 Dimensiones aproximadas Ancho (mm) Altura (mm) Profundidad (mm) 230V 0.75 150.0 260.0 173.7 150.0 260.0 173.7 150.0 260.0 173.7 150.0 260.0 173.7 200.0 323.0 196.6 200.0 323.0 196.6 200.0 323.0 196.6...
- Página 10 Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Unidades Modelos Modelos Figura 3. 0,75 a 3,7 kW - Dimensiones aproximadas en mm Figura 4. 5,5 a 11 kW - Dimensiones aproximadas en mm Modelos Figura 5. 15 a 22 kW - Dimensiones aproximadas en mm...
- Página 11 Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Modelos Figura 6. 30 a 75 kW - Dimensiones aproximadas en mm M4 P 0,7 x 4,8 Profundo Para montaje con tornillos (Típ. 3 lugares) Figura 7. Teclado Digital - Dimensiones aproximadas en mm...
-
Página 12: Operación Del Teclado Digital
LOC/REM Este botón cambia la ubicación de control de la fuente local a la fuente remota. FWD/REV Este botón cambia la dirección del motor conectado a la unidad GVX9000. Flecha IZQUIERDA botón de navegación, movimiento a la izquierda en el modo de pantalla, introduzca el modo de grupo de parámetros en el modo de edición de parámetros, sale del modo, y hace una copia de seguridad de un paso anterior... -
Página 13: Selección De Número De Catálogo
Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Selección de número de catálogo Tabla 7. Catálogo GVX9000 Selección de número de catálogo G V X 0 0 1 A 1 - 2 Serie Número en catálogo Voltaje básico 2 = 230V AC... - Página 14 Control de unidades de frecuencia. Respaldado por Avance/Revés el poder y la amplitud de Eaton, así como por más de 50 años de experiencia con las unidades, Eaton es una elección libre de riesgos para su próximo proyecto.
-
Página 15: Variadores De Frecuencia Ajustable
Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 Variadores de Frecuencia Ajustable... - Página 16 Variadores de Frecuencia Ajustable GVX9000 Septiembre 2010 www.eaton.mx...
