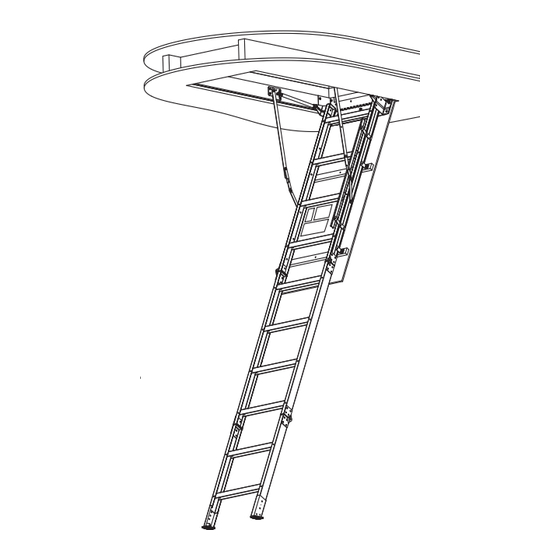

Thank you for your purchase of the Werner Energy
In order to maximize the energy saving benefits, we have included the following tips:
1. Inspect weather stripping and door to make sure they are free from any damage.
2. The attic ladder frame should be mounted squarely to eliminate any twist. A twisted frame will not
allow the door to close tightly on all sides, allowing air to pass through.
3. After the attic ladder is installed, make sure there are no screws, nails or other debris in the hinge
area of the ladder, which could prevent the door from closing completely.
4. After installation of the attic ladder is complete, insulate all gaps between the attic ladder frame and
the rough opening for maximum energy saving benefits.
Gracias por su compra de la Escalera de Ático con
Con el fin de maximizar los beneficios del ahorro de energía, hemos incluido
1. Inspeccione las tiras de hermeticidad y la puerta para garantizar que no tienen ningún daño.
2. El marco de la escalera de ático debe montarse en ángulo recto para eliminar cualquier
torcimiento o distorsión. Un marco torcido no permitirá que la puerta cierre herméticamente en
todos los lados, permitiendo que el aire pase a través.
3. Después de instalar la escalera de ático, verifique que no haya tornillos, clavos o suciedad en
el área de bisagra de la escalera, que pudieran evitar que la puerta cierre completamente.
4. Después de finalizar la instalación de la escalera de ático, selle todos los espacios entre el marco
de la escalera de ático y la abertura para lograr los máximos beneficios de ahorro de energía.
Merci pour votre achat de l'échelle de grenier
De façon à maximiser les avantages en économie d'énergie, voici
1. Inspectez le bourrelet de calfeutrage et la trappe pour vous assurer qu'ils ne présentent aucun
dommage.
2. Le châssis de l'échelle de grenier doit être monté d'équerre pour éliminer toute torsion. Un châssis
déformé ne permettrait pas une bonne fermeture étanche de la trappe sur tous les côtés, en
laissant passer de l'air.
3. Une fois l'échelle de grenier installée, assurez-vous qu'il n'y a pas de vis, de clous ou d'autres
débris dans la zone de charnière de l'échelle, qui pourraient empêcher la trappe de fermer
complètement.
4. Quand l'installation de l'échelle de grenier est finie, isolez tous les interstices entre son châssis et
l'ouverture brute pour maximiser les économies d'énergie.
Seal Attic Ladder.
Sello de Energía Werner.
las siguientes sugerencias:
thermiquement étanche de Werner .
quelques conseils :
WERNER CO., 93 WERNER RD., GREENVILLE PA 16125-9499
PHONE 888-523-3370 • WWW.WERNERLADDER.COM
PN105419-01 ©2012 Werner Co. Rev A 08/12
Publicidad
Tabla de contenido
Resumen de contenidos para Werner AH2210 Serie
- Página 1 Thank you for your purchase of the Werner Energy Seal Attic Ladder. In order to maximize the energy saving benefits, we have included the following tips: 1. Inspect weather stripping and door to make sure they are free from any damage.
-
Página 2: Tabla De Contenido
AH2210/AH2510/AE2210 Series Aluminum Attic Ladder Serie AH2210/AH2510/AE2210 Escalera de ático de aluminio Séries AH2210CA/AH2510CA/AE2210CA Échelle de grenier en aluminium Installation Instructions / Instrucciones de instalación Instructions d’installation FAILURE TO COMPLY WITH ALL SI NO SE CUMPLE CON TODAS LE NON-RESPECT DE CES INSTRUCTIONS MAY RESULT IN LAS INSTRUCCIONES, PUEDEN INSTRUCTIONS PEUT ENTRAÎNER... -
Página 3: Parts And Tools
Parts and Tools For AH2210, AH2510 & AE2210 Aluminum Attic Ladder DO NOT REMOVE NYLON TIE HOLDING THE LADDER SECTIONS TOGETHER UNTIL INSTRUCTED TOOLS NEEDED ADDITIONAL MATERIALS NEEDED Carpenter’s Square (10) #8 Deck Screws, 2" Drill Hammer Hacksaw 1 x 4 Temporary Support Boards Drill Bit, 1/8"... -
Página 4: Before You Begin
• Check all metal parts for damage such as bends and cracks • Check that all rivets are tight If any items are missing or damaged, contact the point of purchase or Werner Co. customer service at 888-523-3370 You must have •... -
Página 5: Step 1 Preparing Existing Attic Ladder Opening
Step 1 PREPARING EXISTING ATTIC LADDER OPENING FOR INSTALLATION TOOLS NEEDED ADDITIONAL MATERIALS NEEDED Stepladder (6) #8 Deck Screws, 2" 1 x 4 Temporary Support Boards Hammer (2 pieces approximately 32" long) Tape Measure Pencil Carpenter’s Square Drill Phillips Driver At completion of Steps 1 &... - Página 6 Step 1 (continued) PREPARING EXISTING ATTIC LADDER OPENING FOR INSTALLATION 2. ATTACHING TEMPORARY SUPPORT BOARDS: Ceiling Joist 3/8" Header B Inside It is necessary to temporarily support the edge Header A ladder in the prepared rough opening by using 52-1/2" 1 x 4 x 32"...
-
Página 7: Step 2 Placing Ladder Into Prepared Opening
Step 2 PLACING LADDER INTO PREPARED OPENING ADDITIONAL INCLUDED TOOLS INCLUDED MATERIALS COMPONENTS NEEDED FASTENERS NEEDED (1) Ladder Assembly (1) 1/4"-20 Shims Stepladder Washer Tape Measure Hammer Drill (1) Pull Rope (4) #8 Deck Screws, 2" Phillips Driver WARNING Tie to Washer DO NOT remove the nylon tie holding the ladder sections together until after the ladder has been... - Página 8 Step 2 (continued) PLACING LADDER INTO PREPARED OPENING Deck Screws 3. SQUARING THE LADDER IN OPENING: Header “A” a. Center the hinged end of the ladder on Header “A” so that there is equal space on Gap same both sides (See Figure J). Drive (2) Gap same as Right as Left...
-
Página 9: Step 3 Permanent Mounting Of Ladder
Step 3 PERMANENT MOUNTING OF LADDER ADDITIONAL INCLUDED FASTENERS MATERIALS TOOLS NEEDED NEEDED Stepladder (10) 1/4" Hex Head (10) 1/4" Washers Shims Drill Lag Screws, 3" Long 1/8" Drill Bit Wrench, 7/16" (1) Hammer SECURING LADDER IN ROUGH OPENING: Header A Figure L a. -
Página 10: Step 4 Setting Ladder Height
Step 4 SETTING LADDER HEIGHT TOOLS NEEDED Hacksaw Pencil Tape Measure Carpenter’s Square The lower section of the ladder may require trimming and adjusting feet to proper height. Support arms TAKING YOUR MEASUREMENT: (See Figure N) a. With the unextended ladder in the fully open position, measure height “Y”... -
Página 11: Step 5 Attaching The Feet
Step 5 ATTACHING THE FEET TOOLS INCLUDED COMPONENTS & FASTENERS NEEDED Hacksaw (2) 1/4"-20 Hex Head (1) Left Foot Cap Screws Tape Measure Assembly 3/4" Long Pencil Drill 9/32" Drill Bit Carpenter’s Square (2) 1/4"-20 Wrench, 7/16" (2) Lock Nut (1) Right Foot Assembly At the completion of Step 5 the hinges in your ladder should have... - Página 12 Step 5 (continued) ATTACHING THE FEET PROPER FOOT LOCATION: Support Arms a. Be sure ladder sections are fully extended and support arms are fully open. Apply pressure as shown to make sure ladder is fully extended. (See Figure Q) Apply downward pressure here Side rail b.
-
Página 13: Appendix
Appendix CREATING A ROUGH OPENING Section 1.1 IMPORTANT QUESTIONS Is your ceiling and joist structure suitable for this installation? This attic ladder can be installed in structures with conventional wood roof frames (See Figure 1). If there is a Rafter ceiling , you must have an access hole in the ceiling that allows you to enter the overhead space for a Ceiling Joist... - Página 14 Section 1.2 TOOLS AND MATERIALS NEEDED Materials: • Several pieces of joist-sized lumber (the amount depends on the specific installation). • 16d sinker nails or screws of equivalent strength (24 - 60 depending on the specific installation). • 20d sinker nails or screws of equivalent strength are needed for installation where joists are cut. Stepladder: •...
- Página 15 Section 1.3 FINDING A SUITABLE LOCATION Before Proceeding: You must have: a suitable ceiling and joist structure, tools and materials needed, and a level flat location in the ceiling. Goal: To find a location free of hazards and obstructions that will provide room for Figure 3 the installation and use of the attic ladder.
-
Página 16: Before Proceeding
Section 1.4 CUTTING A HOLE IN THE CEILING Before Proceeding: You must have a location that: A) Is free of hazards and obstructions in the overhead space. B) Is free of hazards in the ceiling. C) Provides enough room for installation. D) Provides enough room to use the attic ladder. - Página 17 Section 1.5 CUTTING THE CEILING JOISTS Before Proceeding: You must have either: Exposed joists or a correctly sized hole at the desired ceiling location. Goal: To cut out any joists that are in the way of your chosen location. Before cutting the joists, you must attach them to other joists in the overhead attic to keep the ceiling from sagging or completely collapsing.
- Página 18 Section 1.5 (continued) CUTTING CEILING JOISTS STEP 4. Determine where the joist(s) should Cut Here be cut. Figure 10 shows where to mark the joist(s) that span your chosen location. Note Section of Joist that the joist(s) should be marked back to be Removed from the edge of your location a distance of 2 times the joist thickness (usually three...
- Página 19 Section 1.6 (continued) FRAMING THE ROUGH OPENING Installing Headers If no joists have been cut, go to “Single Headers” below. If any joists have been cut, go to “Double Headers” on page 19. Single Headers STEP 1. Measure the header length “H” between the joists (See Figure 11).
- Página 20 Section 1.6 (continued) FRAMING THE ROUGH OPENING Double Headers Temporary STEP 1. Measure the header length “H” between Support Boards the uncut joists (See Figure14). STEP 2. Cut 4 headers this length. Use joist-sized lumber. STEP 3. Place one of these headers against the end of the cut joist(s) (See Figure 15).
- Página 21 Section 1.6 (continued) FRAMING THE ROUGH OPENING Installing Stringers STEP 1. Measure the stringer length “S” between the headers (See Figure 17). STEP 2. Cut a stringer to this length. Use joist-sized lumber. STEP 3. If the ceiling joist does not provide one side of the frame, then cut a second stringer the same length as the first one.
-
Página 22: Replacement Parts
Replacement Parts For AH2210, AH2510 & AE2210 Aluminum Attic Ladders HARDWARE STRUT FOOT REPLACEMENT REPLACEMENT KIT (1) Ladder Assembly (1) Instruction Sheet (1) Instruction Sheet Instruction Manual (1) Left Foot Assembly (2) Gas Strut Assembly (1) Right Foot Assembly (4) Metal Straps (1) Rope Assembly (2) 1/4"-20 Lock Nut (2) 1/4"-20 Hex Head Cap... -
Página 23: Piezas Y Herramientas
Piezas y herramientas para la escalera de ático de aluminio AH2210, AH2510 y AE2210 NO RETIRE LA CUERDA DE NILÓN QUE MANTIENE UNIDAS LAS SECCIONES DE LA ESCALERA HASTA QUE SE INDIQUE HERRAMIENTAS NECESARIAS MATERIALES ADICIONALES NECESARIOS Escuadra de carpintero (10) Tornillos para cubierta Nº... -
Página 24: Antes De Comenzar
• Verifique que todos los remaches estén firmes Si hubiera elementos faltantes o dañados, póngase en contacto con el punto de venta o con el servicio al cliente de Werner Co., llamando al 888-523-3370 b. Usted debe tener • 2 personas que puedan levantar la escalera de ático de 22.7 kg (50 lb.) hasta el espacio superior. -
Página 25: Preparación De La Abertura Existente Para La Escalera De Ático Para La Instalación
Paso 1: PREPARACIÓN DE LA ABERTURA EXISTENTE PARA LA ESCALERA DE ÁTICO PARA LA INSTALACIÓN HERRAMIENTAS MATERIALES ADICIONALES NECESARIOS NECESARIAS Escalera tipo tijera (6) Tornillos para cubierta Tableros de soporte temporario, 1 x 4 (2 unidades de 81.2 cm (32") de longitud aproximadamente) Nº... - Página 26 Paso 1 (continuación) PREPARACIÓN DE LA ABERTURA EXISTENTE PARA LA ESCALERA DE ÁTICO PARA LA INSTALACIÓN 2. COLOCACIÓN DE LAS TABLAS DE SOPORTE TEMPORARIO: Viga de cielorraso Borde Cabecero B interno, Es necesario sostener en forma temporaria la escalera cabecero A en la abertura preliminar preparada, mediante tablas de 133.3 cm (52-1/2")
-
Página 27: Abertura Preparada
Paso 2: COLOCACIÓN DE LA ESCALERA EN LA ABERTURA PREPARADA MATERIALES COMPONENTES HERRAMIENTAS SUJETADORES ADICIONALES INCLUIDOS NECESARIAS INCLUIDOS NECESARIOS Cuñas (1) conjunto de escalera (1) arandela Escalera tipo tijera 1/4"-20 Cinta métrica Martillo (4) Tornillos para (1) cuerda Taladro cubierta Nº 8, 50.8 de halado Destornillador mm (2") -
Página 28: Colocación De La Escalera En La Abertura Preparada
Paso 2 (continuación) COLOCACIÓN DE LA ESCALERA EN LA ABERTURA PREPARADA Tornillos para cubierta Cabecero ESCUADREO DE LA ESCALERA EN LA ABERTURA: “A” a. Centre el extremo con bisagras de la escalera Espacio, igual que en el cabecero “A” de modo que haya igual Espacio, a la espacio en ambos lados (vea la Figura J). -
Página 29: Montaje Permanente De La Escalera
Paso 3: MONTAJE PERMANENTE DE LA ESCALERA MATERIALES HERRAMIENTAS SUJETADORES INCLUIDOS ADICIONALES NECESARIAS NECESARIOS (10) Tirafondos de cabeza (10) Arandelas de 6.4 mm (1/4") Escalera tipo tijera Cuñas hexagonal de 6.4 mm (1/4"), Taladro longitud 76.2 mm (3") Broca para taladro, 3.2 mm (1/8") Llave, 11.1 mm (7/16") (1) Martillo... -
Página 30: Ajuste De La Altura De La Escalera
Paso 4: AJUSTE DE LA ALTURA DE LA ESCALERA HERRAMIENTAS NECESARIAS Sierra para metales Lápiz Cinta métrica Escuadra de carpintero La sección inferior de la escalera puede requerir un recorte y ajuste de los pies a la altura correcta. Brazos de soporte TOMA DE MEDIDA (vea la Figura N): Con la escalera sin extender en la posición totalmente abierta, mida la altura ‘Y’... -
Página 31: Instalación De Los Pies
Paso 5: INSTALACIÓN DE LOS PIES HERRAMIENTAS COMPONENTES Y SUJETADORES INCLUIDOS NECESARIAS (2) tornillos de cabeza (1) conjunto de Sierra para metales hexagonal 1/4"-20, pie derecho Cinta métrica longitud Lápiz 19.1 mm Taladro (3/4") Broca para taladro, 7 .1 mm (9/32") Escuadra de carpintero (2) tuercas Llave, 11.1 mm (7/16") (2) - Página 32 Paso 5 (continuación) INSTALACIÓN DE LOS PIES UBICACIÓN CORRECTA DE LOS PIES: Brazos de Asegúrese de que las secciones de la escalera soporte estén completamente extendidas, y que los brazos de soporte estén completamente Aplique presión abiertos. Aplique presión, como se muestra, hacia abajo aquí...
-
Página 33: Apéndice
Apéndice CREACIÓN DE UNA ABERTURA SIN TERMINAR Sección 1.1 PREGUNTAS IMPORTANTES ¿Su estructura de vigas y cielorraso es adecuada para esta instalación? Esta escalera de ático puede instalarse en estructuras con marcos de madera de techo convencionales (vea la Figura 1). Si existe un cielorraso, usted debe Cabio Viga de tener una abertura de acceso en el mismo que le... -
Página 34: Herramientas Y Materiales Necesarios
Sección 1.2 HERRAMIENTAS Y MATERIALES NECESARIOS Materiales: • Varios trozos de madera del tamaño de las vigas (la cantidad depende de la instalación específica). • Clavos ‘sinker’ 16d o tornillos de resistencia equivalente (24 – 60, según la instalación específica). •... -
Página 35: Elección De Una Ubicación Adecuada
Sección 1.3 ELECCIÓN DE UNA UBICACIÓN ADECUADA Antes de continuar: usted debe tener una estructura de vigas y cielorraso adecuada, las herramientas y materiales necesarios, y una ubicación plana y nivelada en el cielorraso. Objetivo: Encontrar una ubicación libre de riesgos y obstrucciones, que proporcione lugar suficiente para la instalación y utilización de la escalera de ático. -
Página 36: Corte De Un Agujero En El Cielorraso
Sección 1.4 CORTE DE UN AGUJERO EN EL CIELORRASO Antes de continuar: Usted debe disponer de una ubicación que A) esté libre de riesgos y obstrucciones en el espacio superior. B) esté libre de riesgos en el cielorraso. C) proporcione espacio suficiente para la instalación. D) proporcione espacio suficiente para utilizar la escalera de ático Objetivo: Cortar en el cielorraso un agujero del tamaño correcto en la ubicación deseada. -
Página 37: Corte De Las Vigas Del Cielorraso
Sección 1.5 CORTE DE LAS VIGAS DEL CIELORRASO Antes de continuar: usted debe tener vigas expuestas, o un agujero del tamaño correcto en la ubicación deseada del cielorraso. Objetivo: cortar las vigas que se interpongan en la ubicación elegida. Antes de cortar vigas debe unirlas a otras vigas del ático superior, para evitar que el cielorraso se hunda o se desplome por completo. -
Página 38: Enmarcado De La Abertura Sin Terminar
Sección 1.5 (continuación) CORTE DE LAS VIGAS DEL CIELORRASO PASO 4. Determine dónde se debe(n) cortar la(s) viga(s). La Figura 10 muestra dónde marcar Corte aquí la(s) viga(s) que atraviesan la ubicación elegida. Tenga en cuenta que la(s) viga(s) Sección de la debe(n) marcarse por fuera de la ubicación viga que se elegida, a una distancia del borde de la... - Página 39 Sección 1.6 (continuación) ENMARCADO DE LA ABERTURA SIN TERMINAR Instalación de los cabeceros Si no se han cortado vigas, pase a 'Cabeceros simples', debajo. Si se han cortado vigas, pase a 'Cabeceros dobles', en la página 39. Cabeceros simples PASO 1. Mida la longitud “H” del cabecero entre las vigas (vea la Figura 11).
- Página 40 Sección 1.6 (continuación) ENMARCADO DE LA ABERTURA SIN TERMINAR Cabeceros dobles Tablas de soporte PASO 1. Mida la longitud “H” del cabecero temporario entre las vigas no cortadas (vea la Figura 14). PASO 2. Corte 4 cabeceros con esta longitud. Utilice madera del tamaño de las vigas.
- Página 41 Sección 1.6 (continuación) ENMARCADO DE LA ABERTURA SIN TERMINAR Instalación de largueros PASO 1. Mida la longitud “S” del larguero entre los cabeceros (vea la Figura 17). PASO 2. Corte un larguero con esta longitud. Utilice madera del tamaño de las vigas. PASO 3.
-
Página 42: Piezas De Reemplazo
Piezas de reemplazo para la escalera de ático de aluminio AH2210, AH2510 y AE2210 KIT DE ACCESORIOS KIT DE REEMPLAZO KIT DE REEMPLAZO DE MONTAJE DE PUNTALES DE PIES (1) hoja de instrucciones (1) manual de instrucciones del conjunto de escalera (1) hoja de instrucciones (1) conjunto de pie izquierdo... -
Página 43: Pièces Et Outils
Pièces et outils pour échelles de grenier en aluminium AH2210CA, AH2510CA et AE2210CA N’ENLEVEZ PAS L’ATTACHE EN NYLON MAINTENANT ENSEMBLE LES SECTIONS DE L’ÉCHELLE AVANT QUE CELA NE SOIT DEMANDÉ OUTILS NÉCESSAIRES MATÉRIAUX ADDITIONNELS NÉCESSAIRES Équerre de charpentier (10) vis de plate-forme #8 Perceuse de 2"... -
Página 44: Avant De Commencer
• Contrôlez toutes les pièces métalliques pour des dommages tels que déformations et craquelures. • Contrôlez que les rivets sont bien serrés. S’il y avait de quelconques parties manquantes ou endommagées, contactez le point de vente ou le service à la clientèle de Werner au 877-553-7004. - Página 45 Étape 1 PRÉPARATION D’UNE OUVERTURE EXISTANTE D’ÉCHELLE DE GRENIER POUR L’INSTALLATION OUTILS NÉCESSAIRES MATÉRIAUX ADDITIONNELS NÉCESSAIRES Escabeau (6) vis de plate-forme #8 Planchettes de support temporaire 1 x 4" Marteau de 2" (2 pièces d’environ 32"/81.3 cm de long) Mètre à ruban Crayon Équerre de charpentier Perceuse...
- Página 46 Étape 1 (suite) PRÉPARATION D’UNE OUVERTURE EXISTANTE D’ÉCHELLE DE GRENIER POUR L’INSTALLATION FIXATION DES PLANCHETTES DE SUPPORT TEMPORAIRE : Solive de plafond 0.64cm (3/8") Chevêtre B Bord intérieur Il est nécessaire de supporter temporairement Chevêtre A l’escalier dans l’ouverture brute préparée en utilisant 1.32m (52-1/2") des planchettes de 1 x 4"...
-
Página 47: L'oUverture Préparée
Étape 2 PLACEMENT DE L’ÉCHELLE DANS L’OUVERTURE PRÉPARÉE MATÉRIAUX OUTILS COMPOSANTS ATTACHES ADDITIONNELS NÉCESSAIRES INCLUS INCLUSES NÉCESSAIRES (1) ensemble d’échelle (1) rondelle de Cales Escabeau 1/4"-20 Mètre à ruban Marteau Perceuse (4) vis de plate-forme #8 de (1) ensemble de Tournevis Phillips 5.208cm (2") cordon à... - Página 48 Étape 2 (suite) PLACEMENT DE L’ÉCHELLE DANS L’OUVERTURE PRÉPARÉE Chevêtre Vis de plate-forme Centrez l’extrémité articulée de l’échelle sur la chevêtre "A" "A" de façon qu’il y ait un même espacement des deux côtés (Voir la Figure J). Placez (2) vis (Voir la Figure J) pour maintenir l’encadrement sur la chevêtre "A".
-
Página 49: Étape 3 Montage Permanent De L'ÉChelle
Étape 3 MONTAGE PERMANENT DE L’ÉCHELLE MATÉRIAUX OUTILS ATTACHES INCLUSES ADDITIONNELS NÉCESSAIRES NÉCESSAIRES Escabeau 10) tire-fond à tête (10) rondelles de 1/4" Cales Perceuse hexagonale1/4" de longueur Foret de 1/8" 76.2mm (3") (1) clé de 7/16" Marteau FIXATION DE L’ÉCHELLE DANS L’OUVERTURE BRUTE : Chevêtre A Figure L Percez à... -
Página 50: Étape 4 Détermination De La Hauteur D'ÉChelle
Étape 4 DÉTERMINATION DE LA HAUTEUR D’ÉCHELLE OUTILS NÉCESSAIRES Scie à métaux Crayon Mètre à ruban Équerre de charpentier La section inférieure de l’échelle peut nécessiter une coupe et un ajustement des pieds à la bonne hauteur. Support arms VOTRE PRISE DE MESURE (Voir la Figure N) : Avec l’échelle non-déployée en position complète-ment ouverte, mesurez la hauteur “Y”... -
Página 51: Étape 5 Fixation Des Pieds
Étape 5 FIXATION DES PIEDS COMPOSANTS ET ATTACHES INCLUS OUTILS NÉCESSAIRES Hacksaw (2) vis d’assemblage à tête (1) ensemble de Tape Measure hexagonale 1/4"- 20 de longueur pied gauche Pencil 1.91cm (34") Drill 9/32" Drill Bit Carpenter’s Square Wrench, 7/16" (2) (2) contre-écrous de 1/4"... - Página 52 Étape 5 (suite) FIXATION DES PIEDS BON EMPLACEMENT DES PIEDS : Bras de support Assurez-vous que les sections de l’échelle sont totalement déployées et que les bras de support sont complètement ouverts. Appliquez une pression où c’est indiqué pour vérifier que l’échelle est complètement déployée (Voir la Appliquez ici une pression vers le bas Montant latéral...
-
Página 53: Annexe
Annexe CRÉATION D’UNE OUVERTURE BRUTE Section 1.1 QUESTIONS IMPORTANTES Est-ce que votre structure de plafond et de solives est appropriée pour cette installation? L’échelle de grenier peut être installée dans des structures avec des charpentes de toiture en bois (Voir la Figure 1). S’il y a un plafond, Arbalétrier vous devez avoir un trou d’accès dans les combles qui vous permette Solive de... -
Página 54: Outils Et Matériaux Nécessaires
Section 1.2 OUTILS ET MATÉRIAUX NÉCESSAIRES Matériels : • Plusieurs pièces de bois de sciage de la taille des solives (la quantité dépend des spécificités de l’installation). • Clous à tête fraisée16d ou vis de la solidité équivalente (quantité 24 - 60 selon les spécificités de l’installation). •... - Página 55 Section 1.3 DÉTERMINATION D’UN EMPLACEMENT CONVENABLE Avant de commencer : Il vous faut : Un plafond correct et une structure avec des solives, les outils et matériaux nécessaires, et un endroit plat et de niveau dans le grenier. Objectif : Trouver un emplacement ne présentant pas de risques ni d’obstructions, qui laissera de la place pour l’installation de Figure 3 l’échelle de grenier et son utilisation.
- Página 56 Section 1.4 DÉCOUPE D’UN TROU DANS LE PLAFOND Avant de commencer : Vous devez avoir trouvé un emplacement qui : A) Ne comporte pas de risques ou d’obstructions dans l’espace du dessus. B) Ne comporte pas de risques dans le plafond lui-même. C) Laisse assez de place pour l’installation.
- Página 57 Section 1.5 COUPE DES SOLIVES DE PLAFOND Avant de commencer : Il vous faut : Des solives déjà exposées ou un trou de la taille correcte à l’emplacement voulu du plafond. Objectif : Couper toutes les solives qui sont au milieu de l’emplacement choisi. Avant de couper les solives, vous devez les relier à d’autres solives dans le grenier au-dessus pour empêcher le plafond de fléchir ou de s’écrouler complètement.
- Página 58 Section 1.5 (suite) COUPE DES SOLIVES DE PLAFOND Étape 4. Déterminez l’endroit où couper la ou les solive(s). La Figure Coupez ici 10 montre où marquer la/les solive(s) traversant votre emplacement choisi. Notez qu'il faut les marquer de Section de solive à nouveau depuis le bord de votre emplacement, à...
- Página 59 Section 1.6 (suite) ENCADREMENT DE L’OUVERTURE BRUTE Installation des chevêtres S’il n’y a pas eu de solives coupées, allées à “Chevêtres simples” cidessous. S’il y a eu des solives coupées, allez à “Chevêtres doubles” en page 19. Chevêtres simples Étape 1. Mesurez la longueur de chevêtre “H”...
- Página 60 Section 1.6 (suite) ENCADREMENT DE L’OUVERTURE BRUTE Chevêtres doubles Planches de soutien Étape 1. Mesurez la longueur de chevêtre “H” entre les solives temporaire non coupées (Voir la Figure 14). Étape 2. Coupez quatre chevêtres à cette longueur. Utilisez des pièces de bois de la taille d’une solive.
- Página 61 Section 1.6 (suite) ENCADREMENT DE L’OUVERTURE BRUTE Installation de tirants Étape 1. Mesurez la longueur des tirants “S” entre les chevêtres (Voir la Figure 17). Étape 2. Coupez un tirant à cette longueur. Utilisez des pièces de bois de la taille d’une solive. Étape 3.
-
Página 62: Pièces De Rechange
Pièces de rechange pour échelles de grenier en aluminium AH2210CA, AH2510CA et AE2210CA KIT DE VISSERIE KIT DE KIT DE REMPLACEMENT REMPLACEMENT DE D'AMORTISSEUR PIEDS (1) manuel d’instructions (1) Fiche d’instructions (1) Fiche d’instructions d’ensemble d’échelle (1) ensemble de pied gauche (2) ensembles d’amortisseur à... - Página 63 NOTES / NOTAS / NOTES...
- Página 64 NOTES / NOTAS / NOTES...
- Página 65 WERNER CO. 93 WERNER ROAD, GREENVILLE, PA 16125-9499 Telephone / Teléfono : 888-523-3370 www.wernerladder.com/atticladder WERNER ACCESS PRODUCTS CANADA, ULC 93 WERNER ROAD, GREENVILLE, PA 16125-9499 U.S.A. Téléphone: 877-553-7004 www.wernerladder.com/atticladder PN104206-04 07/12 ©2012 Werner Co.
