6.4 Procedimiento para carcasa DXC (pequeña)
6.4.1 Montaje (mecánico)
Para el montaje en la pared, siga
estos pasos:
Constante de Elemento de
célula corrección T
ZK (1/cm)
1,00 -
,
2
1,00 Pt100
1,00 Pt100
1,00 Pt100
2 ,
1,00 -
1,00 Pt100
Material de montaje (incluido en la entrega):
1 soporte mural / de tubo
n
2 tornillos de cabeza semirredonda 5x45 mm
n
2 arandelas 5.3
n
2 clavijas Ø 8 mm, plástico
n
1 cubierta obturadora
n
1 tornillo de fijación (PT)
n

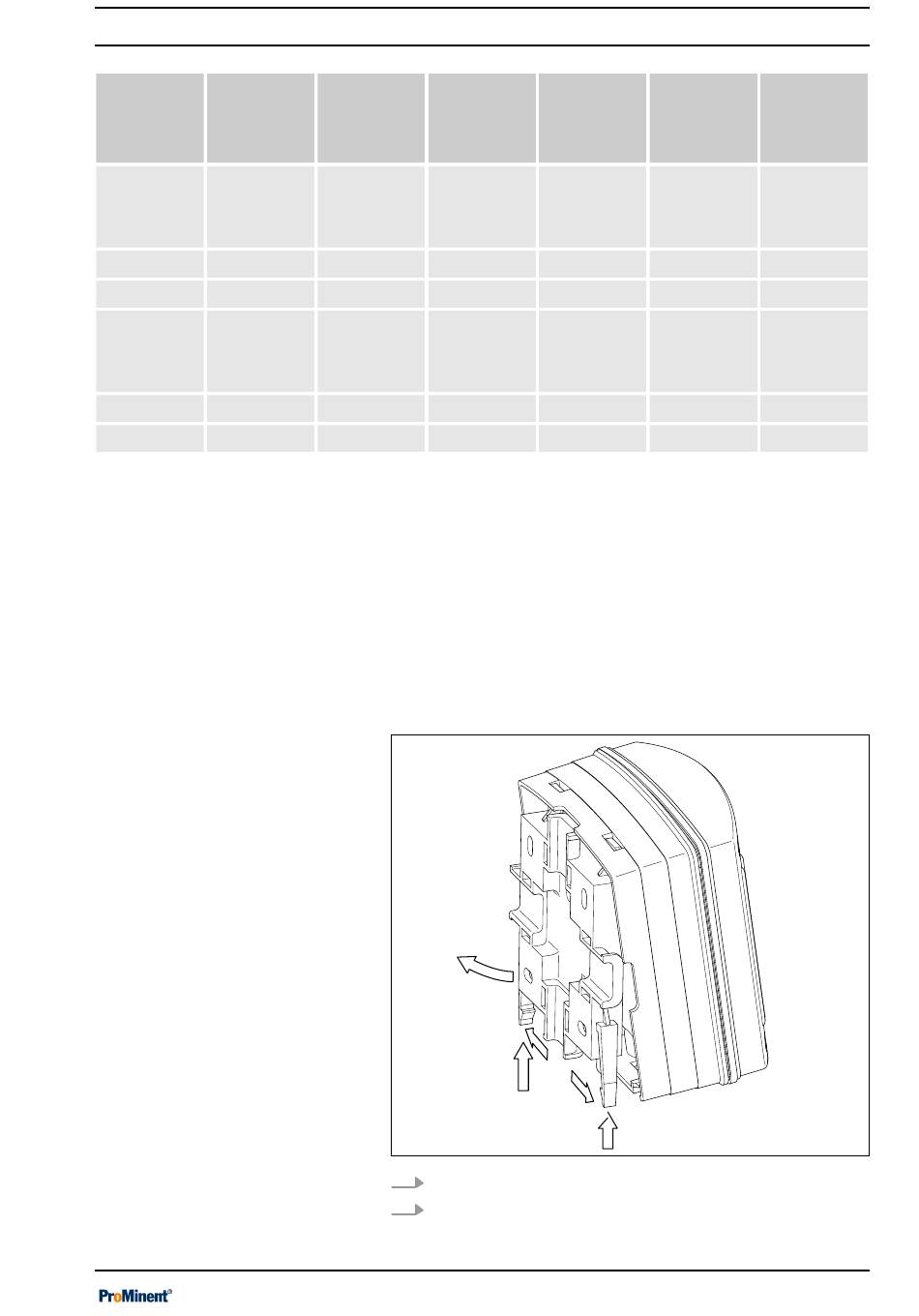

1. Retirada del soporte de pared/tubo del DXM
2. Tire de los dos ganchos de encaje hacia fuera y presiónelos
hacia arriba (1)
Temp. máx.
(°C)
70
70
120
70
150
150
2
1
Montaje e instalación
Rango de Rango de
medición κ medición κ
mín. máx.
(Unidad) (Unidad)
0,1 mS/cm 20 mS/cm
0,1 mS/cm 20 mS/cm
0,1 mS/cm 20 mS/cm
0,1 mS/cm 20 mS/cm
0,01 mS/cm 20 mS/cm
0,01 mS/cm 20 mS/cm
A0273
