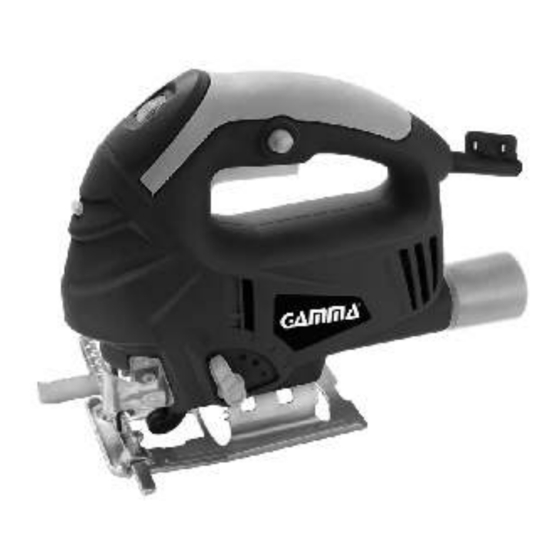

Sierra Caladora Pendular
Láser
710
MANUAL DE USO / MANUTENCIÓN
ESPAÑOL
ATENCIÓN
Este manual debe ser leído atentamente antes de proceder
a instalar y utilizar este producto.
Antes de usar la máquina lea cuidadosamente, comprenda
y respete las instrucciones de seguridad.
La conexión eléctrica será realizada por un electricista
calificado y cumplirá con la Norma IEC 60364-1
Publicidad
Tabla de contenido
Manuales relacionados para Gamma HG060
Resumen de contenidos para Gamma HG060
- Página 1 Sierra Caladora Pendular Láser MANUAL DE USO / MANUTENCIÓN ESPAÑOL ATENCIÓN Este manual debe ser leído atentamente antes de proceder a instalar y utilizar este producto. Antes de usar la máquina lea cuidadosamente, comprenda y respete las instrucciones de seguridad. La conexión eléctrica será...
-
Página 2: Características Técnicas
ESPAÑOL CARACTERÍSTICAS TÉCNICAS HG060 Alimentación: 220 VCA - 50 Hz Potencia consumida: 710 W Velocidad sin carga: 800/3000 carr/min. Largo de carrera: 20 mm Capacidad de corte: en madera 80 mm - en acero 6 mm - en aluminio: 8 mm Inclinación cabezal: 0º-45º... -
Página 3: Presentación
ESPAÑOL ESPAÑOL PRESENTACIÓN Esta sierra caladora pendular con marcador láser ha sido diseñada para cortar por aserrado alternativo madera, metal y chapas plásticas, con la hoja adecuada para cada uso. Para obtener el mejor rendimiento de esta máquina hemos redactado el presente manual, que le pedimos lea atentamente y tenga en cuenta cada vez que vaya a utilizarla siguiendo al pie de la letra las normas de seguridad. -
Página 4: Seguridad Eléctrica
ESPAÑOL seguridad, según las necesidades del trabajo a realizar. Cuando efectúe tareas que puedan producir polvo, use máscara antipolvo. ropa de trabajo adecuada. guantes, ropa USE SIEMPRE NO USE suelta, bufandas o collares que pudieran quedar atrapadas en las partes rotantes. Si tiene el cabello largo áteselo o use un gorro protector para contenerlo. -
Página 5: Seguridad Personal
ESPAÑOL Proteja el cable de alimentación del calor, aceites, bordes afilados o partes en movimiento. Colóquelo de tal forma que al trabajar no moleste ni corra riesgo de deterioro. Use cables de prolongación aprobados para uso en exteriores y que posean su correspondiente puesta a tierra. -
Página 6: Prácticas Seguras Para Su Uso
ESPAÑOL Todas las personas que usen el equipo deberán aprender la diferencia entre el uso apropiado y seguro de la unidad y lo que significan las prácticas de uso inseguras y peligrosas de la misma. EL USO INAPROPIADO DEL EQUIPO PUEDE RESULTAR EXTREMA- DAMENTE PELIGROSO PARA EL OPERADOR, PARA LAS PERSONAS QUE SE ENCUENTREN ALREDEDOR E INCLUSO PARA EL EQUIPO MISMO... -
Página 7: Contenido De La Caja
ESPAÑOL CONTENIDO DE LA CAJA 1 Sierra caladora 1 Hoja caladora 1 Tobera para manguera (accesorio) 1 Guía de corte lateral (accesorio) Manual de uso y garantía ARMADO Antes de armar o ajustar la sierra caladora, asegúrese PRECAUCIÓN: de que esté apagada y desconectada del tomacorriente. Montaje de la hoja: 1. -
Página 8: Empleo Del Penduleo
ESPAÑOL La hoja en movimiento puede engancharse con PRECAUCIÓN: objetos sueltos o con su propia vestimenta. fije las piezas a cortar con prensas; no las sujete con la mano. SIEMPRE EMPLEO DEL PENDULEO La palanca selectora del penduleo (7) ajusta la posición de oscilación de acuerdo con el material a cortar. -
Página 9: Uso Del Interruptor
ESPAÑOL USO DEL INTERRUPTOR Presionando el gatillo se conecta el motor; soltándolo se desconecta. Ajuste la velocidad del corte girando la perilla (3). Puede dejar la máquina en funcionamiento contínuo presionando el gatillo y el botón de traba al mismo tiempo, soltando luego el gatillo pero manteniendo apretado dicho botón de traba. -
Página 10: Garantía
ESPAÑOL GARANTÍA Por favor, vea el adjunto para ver CERTIFICADO DE GARANTÍA PLAZOS Y CONDICIONES USE ÚNICAMENTE REPUESTOS ORIGINALES... -
Página 11: Despiece Y Listado De Partes
ESPAÑOL DESPIECE Y LISTADO DE PARTES 41 42 43 45 46 Buje semiesférico superior Ø9 Control de velocidad Eje reciprocante Sujeta hoja Deslizador inferior Gatillo interruptor Seeger Ø6 Bornera Rodamiento de agujas Sello para polvo-bloque 2 Arandela Prensa cable Conjunto de engranaje Tornillo STx16 Contrapeso Pasa cordón... -
Página 14: Prescripciones De La Garantía
ESPAÑOL GARANTÍA en su carácter de importador, garantiza este GRUPO|SIMPA S.A. producto por el término de 6 (seis) meses, contado desde la fecha de compra asentada en esta garantía y acompañada de la factura de compra. PRESCRIPCIONES DE LA GARANTÍA 1. -
Página 15: Fecha De Compra
ESPAÑOL NO ESTÁN INCLUÍDOS EN LA GARANTÍA Los defectos originados por: 1. Uso inadecuado de la máquina. 2. Instalaciones eléctricas deficientes. 3. Conexión de la máquina en voltajes inadecuados. 4. Desgaste natural de las piezas. Los daños ocasionados por aguas duras o sucias en hidrolavadoras y bombas de agua, y los daños ocasionados por el funcionamiento en seco. - Página 16 Artículo HG060 710W IMPORTANTE Los esquemas, dibujos e imágenes son sólo orientativos. Especificaciones técnicas sujetas a modificación sin previo aviso. La no observancia de estas recomendaciones implica pérdida de garantía, por uso indebido. Importa, garantiza y distribuye Nº de Importador 30-62832360-3 Atención al Cliente: (011) 4708-3400 (conmutador)
