vibrationsdämpande gummifötterna för
hårt, (Skruvarna är för hårt dragna om
pumphuset har kontakt med fästytan).
• Armerad, böjlig slang rekommenderas.
• Använd rostfria slangklämmor för att
fästa slangen på snabbanslutningarna och
andra slangar i systemet.
Pumpkonfiguration
Pumpen kan konfigureras på 3 sätt:
• Med motorn till vänster
• Med motorn till höger
• Med motorn rakt upp
Konfigureras enligt fäljande:
1. Lossa 6 skruvar som håller pumpen på foten.
2. Montera pumpen med motorn i önskat läge.
3. Fäst de 6 skruvarna.
Elektrisk installation
Pumpen ska installeras i enlighet med
ISO 10133 (Båtar - Elektriska system _
klenspänningsinstalltioner för likström)
OBS! Säkringen ska vara av gnistskyddad
typ.
Motorn har ett termiskt överbelastnings-
skydd som skyddar motorn från överhett-
ning. Skyddet återställs automatiskt när
motorn svalnat. Om pumpen ansluts med
separat jordningskabel ska denna vara gul/
grön och anslutas på motorns fot. Se kopp-
lingsschema (nästa sida) för rätt installa-
tion. Negativ ledare ska vara svart.
Välj kabeldimension efter total kabellängd
(se tabell på nästa sida). Kabelanslutning-
arna ska avtätas med ett marint tätnings-
medel.
Obs: Kontrollera före installation med
elektriska styrsystem att utrustningen som
ska användas har tillräcklig effekt för mo-
torns strömstyrka. Låg spänning kan med-
föra att motorn överhettas.
Underhåll och skötsel
Ventilerna i pumphuset ska rengöras regel-
bundet för att undvika reducerad pump-
effekt. Detta görs genom att skruva loss
klämmorna till pumphuset och öppna hu-
set. OBS! Se till att strömmen är bruten då
detta görs.

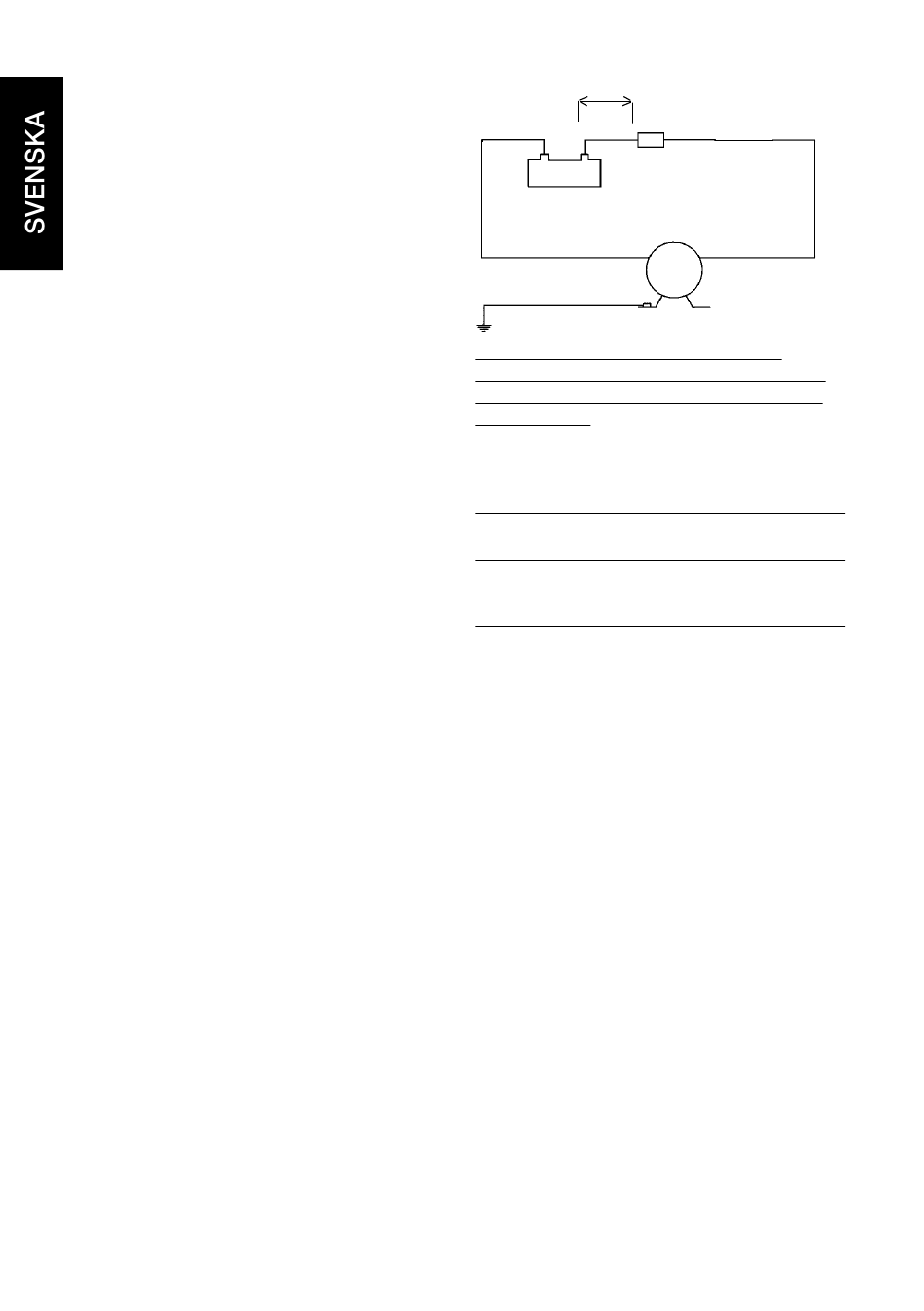

Kopplingsschema
4
Max 0.2 m
Terminal
+
–
fuse
Black
Green/yellow
Andra elektriska anordningar, t.ex.
strömbrytare, reläer ska placeras mellan
pump och batteriets pluspol (+) (på den
röda kabeln).
Kabelarea
(baserat på 10% spänningsfall)
Kabelarea
1.0 mm² #18 AWG
1.5 mm² #16 AWG
2.5 mm² #14 AWG
* Kabellängden är det totala avståndet från batte-
riet till pumpen och tillbaka till batteriet. Använd
gärna ett relä för att korta av de strömförande le-
darna.
Självsugningsförmåga
Pumpen är självsugande upp till 3 m.
Torrkörning
Pumpen kan torrköras utan att ta skada.
Det kommer dock att reducera batteriet.
Vinterförhållanden
Töm pumpen på vatten genom att pumpa
tills den suger luft och ingen vätska kom-
mer från utloppet.
Red
Switch
Pump
Max kabellängd* i m
12V 24V
13 56
20 84
34 140
