Cateye STRADA WIRELESS CC-RD300W Manual De Instrucciones

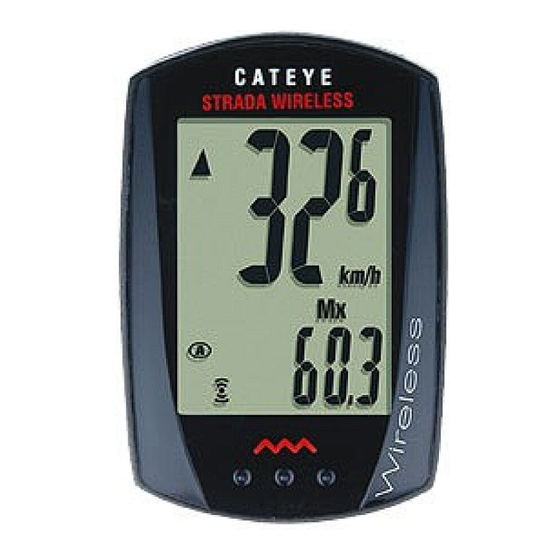

CATEYE STRADA WIRELESS
CYCLOCOMPUTER CC-RD300W
Antes de utilizar el ciclocomputadores, lea detenidamente este manual y guár-
delo para futuras consultas.
ADVERTENCIA/PRECAUCIÓN
• No se concentre en la computadora mientras pedalea. Conduzca con precaución.
• Instale el imán, el sensor y la abrazadera de forma que queden bien ajustados. Revíselos periódicamente.
• En caso de ingestión accidental en menores, consulte un médico inmediatamente.
• Evite exponer la computadora a la luz directa del sol durante periodos prolongados.
• No desmonte la computadora.
• No deje caer la computadora. Esto podría ocasionar un malfuncionamiento.
• Cuando use la computadora instalada en el soporte, pulse el botón MODE alrededor de los tres puntos
de debajo de la pantalla. Si pulsa fuerte sobre otras áreas podría suceder mal funcionamiento o daño.
• Apriete el disco en la correa de soporte sólo manualmente. Si lo aprieta demasiado se podrían dañar las
roscas de tornillo.
• Cuando limpie la computadora y los accesorios no use disolvente, benceno ni alcohol.
• Deshágase de las baterías usadas según las regulaciones locales.
• La pantalla LCD podría verse distorsionada al mirarla a través de lentes de sol.
Sensor inalámbrico
El sensor fue diseñado para recibir señales dentro de un rango máximo de 70 cm., para reducir posibles
interferencias.
Al manejar el sensor inalámbrico, ponga atención en lo siguiente:
• No se puede recibir señal si la distancia entre el sensor y el Computadores es muy grande.
• La distancia de transmisión podría ser menor debido a bajas temperaturas o baja pila.
• Se recibirá señal solamente si la parte trasera del Computadores esta de frente al sensor.
Podría ocurrir interferencia, ocasionando mal funcionamiento, si el Computadores está:
• Cerca de TV, PC, radio, motor o en un auto o tren.
• Cerca de cruces del tren, vías del tren, estaciones de TV y/o radares.
• Uso con otros dispositivos inalámbricos.
Preparación de la computadora
Tapa del
compartimiento de
las pilas
MENU
AC
MODE
: Unidad de velocidad
: Indicador del tamaño de la rueda
: Icono de recepción de señal del sensor
1
Borre todos los datos (inicialización)
Pulse el botón de AC en la parte trasera.
2
Seleccione las unidades de velocidad
deseadas
Seleccione " " o " ".
km/h ↔ mph
Registro de la
configuración
MENU MENU
MODE MODE
MENU
MODE
3
Introduzca la circunferencia del neumático
Introduzca la circunferencia del neumático de
su bicicleta en mm.
* Consulte la tabla de referencia de circunfe-
rencias de neumáticos.
Mover dígitos
Aumentar
(pulsando y
MODE manteniendo)
MODE MODE
MODE MODE
MODE
Registro de la
configuración
MENU
MENU MENU
4
Ajuste del reloj
Cuando se mantiene pulsado MODE, aparecerá
"Tiempo", "Hora" y "Minuto", en este orden.
Cambie de pantalla
24 ↔ 12 h, o
o mueva los dígitos
aumente el valor
(pulsando y
MODE
MODE MODE
MODE MODE MODE
manteniendo)
Registro de la
configuración (final)
MENU MENU
MENU
Tabla de referencia
de circunferencia
Cuando el ordenador
Tamaño de neumático L (mm)
es montado en el
12 x 1.75
soporte de manillar
14 x 1.50
14 x 1.75
Presione!
16 x 1.50
16 x 1.75
18 x 1.50
18 x 1.75
20 x 1.75
20 x 1-3/8
22 x 1-3/8
22 x 1-1/2
24 x 1
24 x 3/4 Tubular
24 x 1-1/8
24 x 1-1/4
24 x 1.75
24 x 2.00
24 x 2.125
26 x 7/8
26 x 1 ( 59 )
AC
26 x 1 ( 65 )
26 x 1.25
26 x 1-1/8
26 x 1-3/8
26 x 1-1/2
26 x 1.40
26 x 1.50
26 x 1.75
26 x 1.95
26 x 2.00
26 x 2.10
26 x 2.125
26 x 2.35
26 x 3.00
27 x 1
27 x 1-1/8
27 x 1-1/4
27 x 1-3/8
650 x 20C
650 x 23C
650 x 35A
650 x 38A
650 x 38B
700 x 18C
700 x 19C
700 x 20C
700 x 23C
700 x 25C
700 x 28C
700 x 30C
700 x 32C
700C Tubular
700 x 35C
700 x 38C
700 x 40C
29 x 2.1
29 x 2.3
Mida la circunferencia de
la rueda (L) de su bicicleta
Ponga una marca en la cara
del neumático y déle una
vuelta completa. Marque el
inicio y el final de la vuelta en
el piso y enseguida mida la
distancia entre las dos mar-
cas. Esta es su circunferen-
cia actual. O, consulte "La
tabla de referencia para la
selección de valores" para
localizar un valor aproxima-
do a la circunferencia de
acuerdo al tamaño del neu-
mático.
Como instalar la unidad en su bicicleta
2
4
1
3
7
Instale el sensor y el imán :
A
La distancia entre el Computado-
res y el sensor no debe exceder el
rango de transmisión de 70 cm. La
parte trasera del Computadores
deberá estar frente al sensor.
¡SI! ¡NO!
Máx.
70 cm
935
1020
1055
1185
1195
1340
1
Instale el sensor
1350
1515
Tire firmemente
1615
1770
4
1785
1753
1785
6
1795
1905
1890
1925
* Instale el sensor tan cerca como sea posible
1965
de la parte superior de la Horquilla.
1920
1913
3
1952 Sujete el soporte al postencia o al manillar
1953
Cuando sujete el soporte al postencia
1970
2068
2100
2005
2
1
2010
2023
2050
2055
2068
2070
ATENCIÓN:
2083
2170
Asegúrese de que la parte trasera del Computadores
2145
este frente al sensor.
2155
2161
* El Computadores podría no funcionar correctamente
2169
en algunos postes si su parte trasera no esta de fren-
1938
te al sensor como se muestra en
1944
2090
Cuando sujete el soporte en el
2125
2105
2070
1 2
2080
2086
2096
2105
2136
2146
2155
4
Quitar/Instalar la
2130
computadora
2168
2180
Clic
2200
2288
2326
* Después de la instalación, gire la rueda delantera suavemente para comprobar que se * Después de la instalación, gire la rueda delantera suavemente para comprobar que se
visualiza la velocidad en la computadora. Si no se visualiza la velocidad, compruebe que las visualiza la velocidad en la computadora. Si no se visualiza la velocidad, compruebe que las
condiciones condiciones A A , , B B y y C C
L mm
U.S. Pat. Nos. 5236759/6957926 Pat./Design Pat. Pending
Copyright© 2008 CATEYE Co., Ltd.
CCRD3W-080924 066600542 5
5 1 Correa de soporte
2 Soporte
3 Tuercas
6
4 Sensor de velocidad
5 Imán
6 Soporte del sensor
7 Junta de caucho del soporte
8
8 Bridas (x2)
B
El imán deberá
pasar a través
de la zona del
sensor.
Dentro de la horquilla delantera derecha
C
La separación
entre la
5
superficie del
sensor y el
imán no debe
ser superior a
5 mm.
Dentro de la horquilla delantera derecha
8
Postencia
7
.
A
manillar
Manillar
7
Al sostenerlo con la mãno, * Para manillares con forma de ala sobre
potencias oversized, la abrazadera puede
ser montada usando el soporte abrazadera
y bridas de nylon. (opcionales)
empujelo hacia afuera como
si levantara el frente.
se han llevado a cabo correctamente. se han llevado a cabo correctamente.
ES
Zona del
sensor
5
4
4
2
Instale el imán
Radio
5
Hacia la zona
del sensor
Corte
ATENCIÓN:
Redondee el borde recor-
tado de la correa del so-
porte para prevenir lesio-
nes.
3
2
