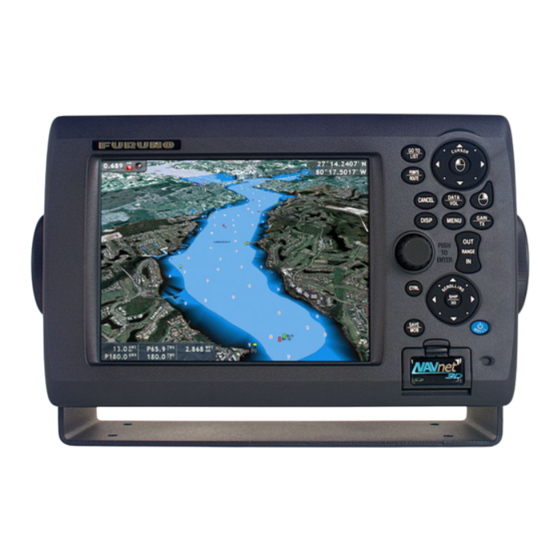

Pantalla multifunción
Ocultar thumbs Ver también para MFD8:
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 9

Enlaces rápidos

Descargar este manual
English
MFD8/MFD12/MFDBB
Operator's Guide
The purpose of this Operator's Guide is to provide basic operating procedures for this equip-
ment. For more detailed information see the Operator's Manual.
General
Power on/off
ON: Momentary push
OFF: Long push (3 sec.)
Selecting a display
DISP
Selecting a range
• Press RANGE OUT to
increase the range.
OUT
RANGE
• Press RANGE IN to
IN
decrease the range.
Chart, radar orientation
Select
Long
orientation soft
push
control.
PUB. NO. MLG-44440-C
(1009, DAMI) MFD8/12/MFDBB
MULTI FUNCTION DISPLAY
Scrolling the chart, radar picture
North
Up
Course
Up
Confirm
Head Up
selection.
Select
display.
Press arrow or diagonal to
scroll chart, radar picture. To re-
center own ship, push SHIP/3D
SHIP
3D
button.
North Up
Course Up
Select
orientation.
Confirm
selection.
