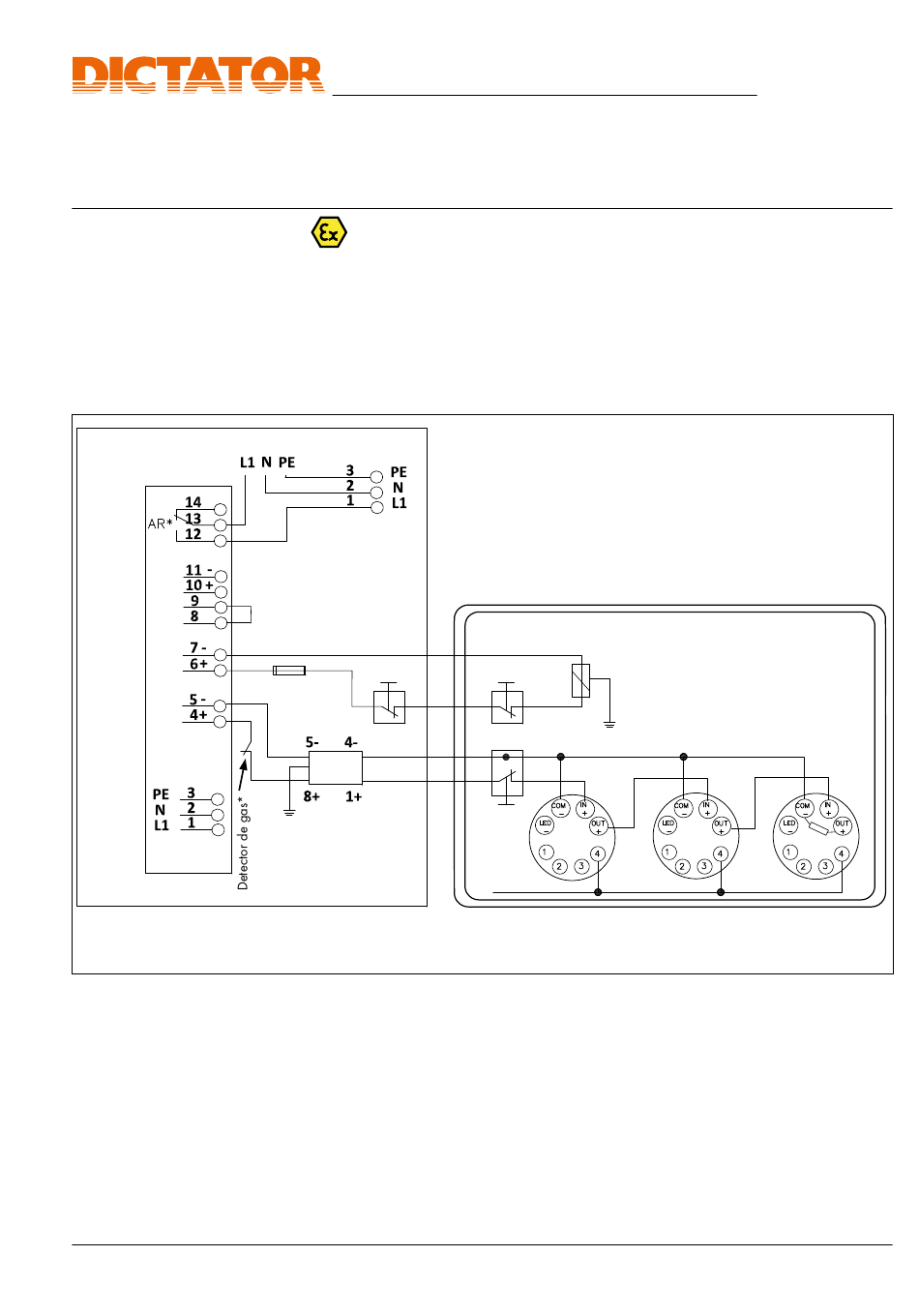

5d) Esquema de
conexión
RZ-24 en un
sistema de retención
antideflagrante con
accionamiento para
abrir
Zona segura
Central
RZ-24
* Debe preconectar a cada electroimán antideflagrante un fusible separado.
Más información encontrará en las instrucciones de manejo de los electroimanes.
En la obra, el representante Ex deberá comprobar la integración de un sistema de alarma de gas
sobre la base del documento de protección contra explosiones.
© DICTATOR Española, S.A.U. · C/Mogoda, 20 - 24 · Pol. Ind. Can Salvatella
0 8 2 1 0
B a r b e r á
Tfn. 93/7191314 · Fax 93/7182509 · E-mail dictator@dictator.es · 20201204
Conexión eléctrica y montaje del sistema de
retención antideflagrante con RZ-24 - cont.
Los ejemplos de conexión siguientes se aplican cuando utiliza los com-
ponentes mencionados en el punto 3b y 6. Si se utilizan otros detectores
de incendios (por ej. para el montaje fuera de la zona con riesgo de
explosión), preguntarnos por favor.
Un pulsador de desbloqueo manual, que se monta fuera de la zona
antideflagrante, se preconecta a la barrera Zener.
IMPORTANTE: ¡En el caso de un alarma, la central RZ-24 cortará
completamente la alimentación de la maniobra del accionamiento!
Alimentación
230 VAC de la
maniobra del
accionamiento
AR* = relé de
desconexión para
el accionamiento
Fusible*
Barrera Zener
Z779
d e l
V a l l é s / B a r c e l o n a
Ambiente con riesgo de explosión
Zonas 1 - 2
Hasta 12 electroimanes
2 pulsadores "Cerrar"
EM GD 50 EX o EM GD 70 EX
antideflagrantes
- si necesarios
Hasta 20 detectores de humo RM 3000IS EX
o de calor WM 3000IS EX
de seguridad intrínseca
Pulsador de
desbloqueo
antideflagrante
700232
Blindaje opcional
(Tierra de servicio)
·
E s p a ñ a
Manual técnico
Central RZ-24
Resistencia
3,9 kΩ en
el último
detector
Fig. 6a
Página 07.021.13
