Signo para la diferencia de longitud ∆L
Si la herramienta es más larga que la herramienta de referencia: ∆L >
0 (+)
Si la herramienta es más corta que la herramienta de referencia: ∆L <
0 (-)
Como se ha indicado anteriormente, también es posible que el VUE
deba determinar la variación longitudinal de la herramienta. Este
método supone la generación de una superficie común de referencia
al palpar la punta de cada una de las herramientas. Esto permite al VUE
determinar la diferencia entre las longitudes de cada herramienta.
Mover la herramienta hasta que su punta toque la superficie de
referencia. Pulsar la softkey INDICAR LONGITUD. El VUE calculará una
variación de longitud relativa a esta superficie. Repetir el proceso para
cada herramienta adicional utilizando siempre la misma superficie de
referencia.
Sólo los conjuntos de herramientas que usen la misma
superficie de referencia pueden ser modificados sin tener
que volver a determinar el origen.
Llamar a la herramienta desde la Tabla de herramientas
Para llamar una herramienta, pulsar la softkey HERRAMIENTA. Utilizar las
teclas de cursor Arriba/Abajo para desplazar el cursor entre la
selección de herramientas (1-16). Destacar la herramienta que se
requiera. Verificar si la herramienta que se ha llamado es la correcta, y
pulsar la tecla HERRAMIENTA o C para salir.
Fijar Origen
Los orígenes establecen las relaciones entre las posiciones del eje y
los valores visualizados.
La determinación de los puntos de origen se realiza mejor utilizando
las funciones de palpación del VUE con una herramienta.
Los puntos de origen se determinan de manera convencional
palpando con la herramienta las aristas de la pieza una tras otra e
introduciendo manualmente las posiciones de la herramienta como
puntos de origen. Ver Fig. I.9 & Fig. I.10.
8

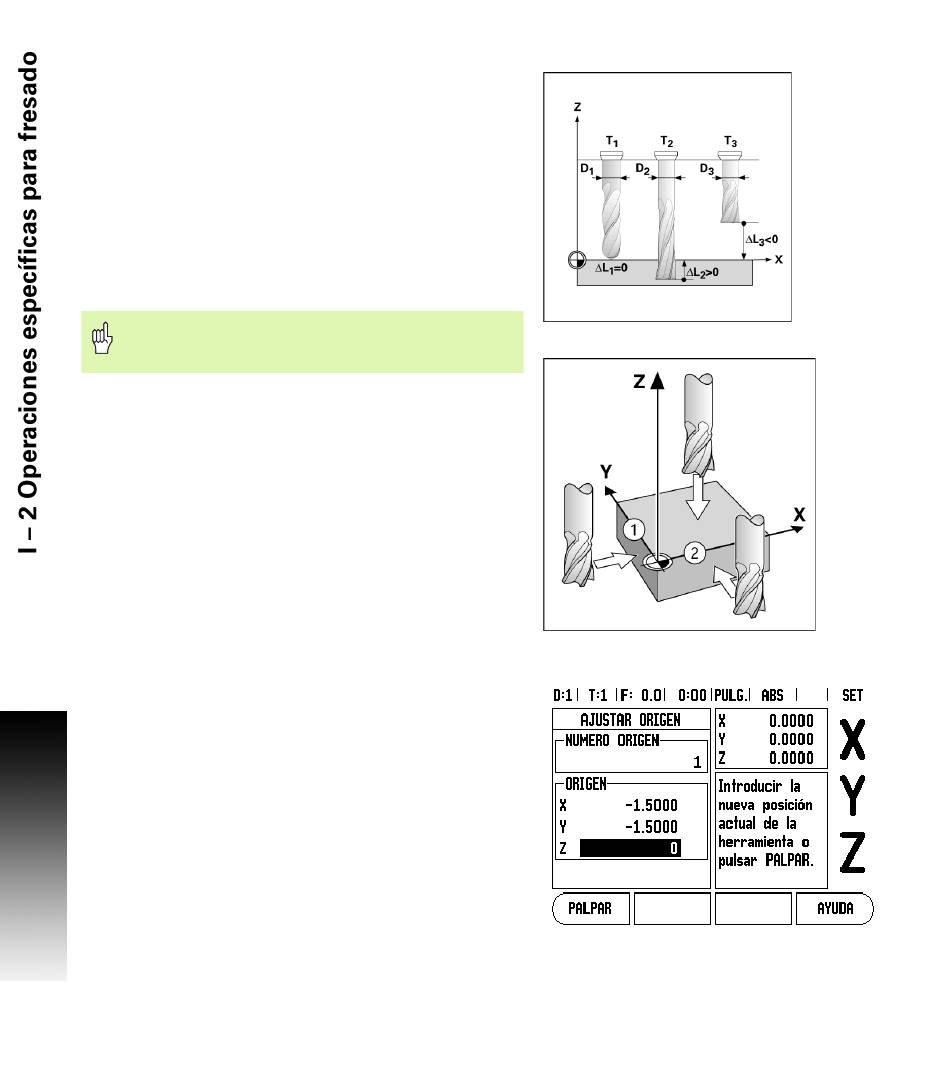

Fig. I.8
Longitud de la herramienta y diámetro
Fig. I.9
Tocando las aristas
Fig. I.10 Formulario FIJAR ORIGEN
I
