Capítulo 6: Software Observer USB
El Software Observer USB mide Conteo Total, CPM, μR/hr, mR/hr, CPS, μSv/hr y tiene la habilidad de registrar los
datos recibidos, establece fecha de calibración, programación y descarga las lecturas obtenidas a una PC. Los datos
son desplegados en forma gráfica y digital en la pantalla del medidor. Los datos pueden ser salvados de varias
maneras, incluyendo formato de hoja desplegada. El tiempo de conteo puede ser ajustado para cada punto de la
gráfica. Puede programar tiempos para conteo. El desplegado del software tiene programación ajustable, así como
las alarmas.
Instalación del Software Observer USB
El nuevo Software Observer USB es una versión gratuita del Software Observer que corría en Windows®. Puede
descargar copias de este en la página seintl.com/software. Instale el software antes de conectar el Ranger EXP a la
computadora. Después de que el software se haya descargado haga doble clic en el instalador y siga el prontuario
que aparece en pantalla.
Conexión al Ranger EXP
Una vez instalado el software e iniciado correrá
como servicio en el fondo indicado por el icono
en la pantalla.
automáticamente al conectarlo a la PC. El puerto
es un Micro USB localizado en el costado del
Ranger EXP (Figura 2/2) Para conectarlo
encienda el instrumento, conecte el cable USB a
este y el otro extremo al puerto de la PC.
Una vez que el Ranger EXP está conectado, el
Software Observer USB mostrará una ventana con el
número de serie desplegado en la parte superior
izquierda de la pantalla (Figura 6/1). Se abrirá una
nueva ventana por cada detector que se conecte.
Pantalla de Gráficos del Observer
La pantalla del Observer (Figura 6/2) despliega
las gráficas corrientemente registradas por el
instrumento conectado.
Eje X
El eje X consta de la marca de tiempo de los
datos registrados y se ajusta automáticamente
al desplegado de los datos a menos que la caja
Scroll (Espiral) haya sido seleccionada. Si lo hiso,
el eje X mostrará las últimas lecturas obtenidas
en el minuto(tos) siguiente (tes) junto al que
aparecía en la caja de Scroll seleccionada. Por
ejemplo, si fueron 2 minutos entonces la
pantalla mostrará los últimos 2 minutos de datos
registrados.
Eje Y
El Eje Y despliega las unidades de medición para la lectura en pantalla y automáticamente se
ajusta a la lectura más elevada que se haya registrado.

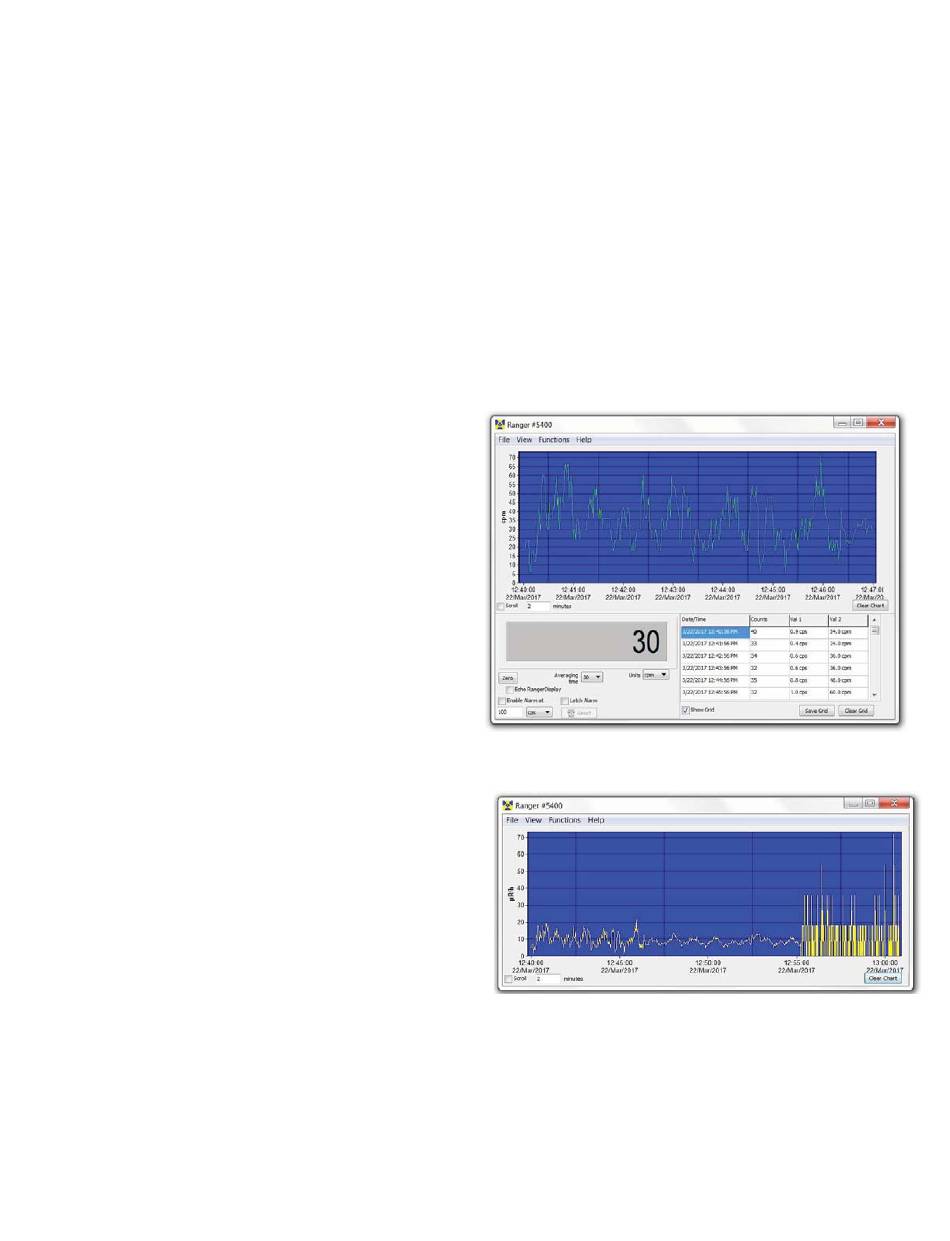

El instrumento es detectado
Figura 6/1
Figura 6/2
