4.4

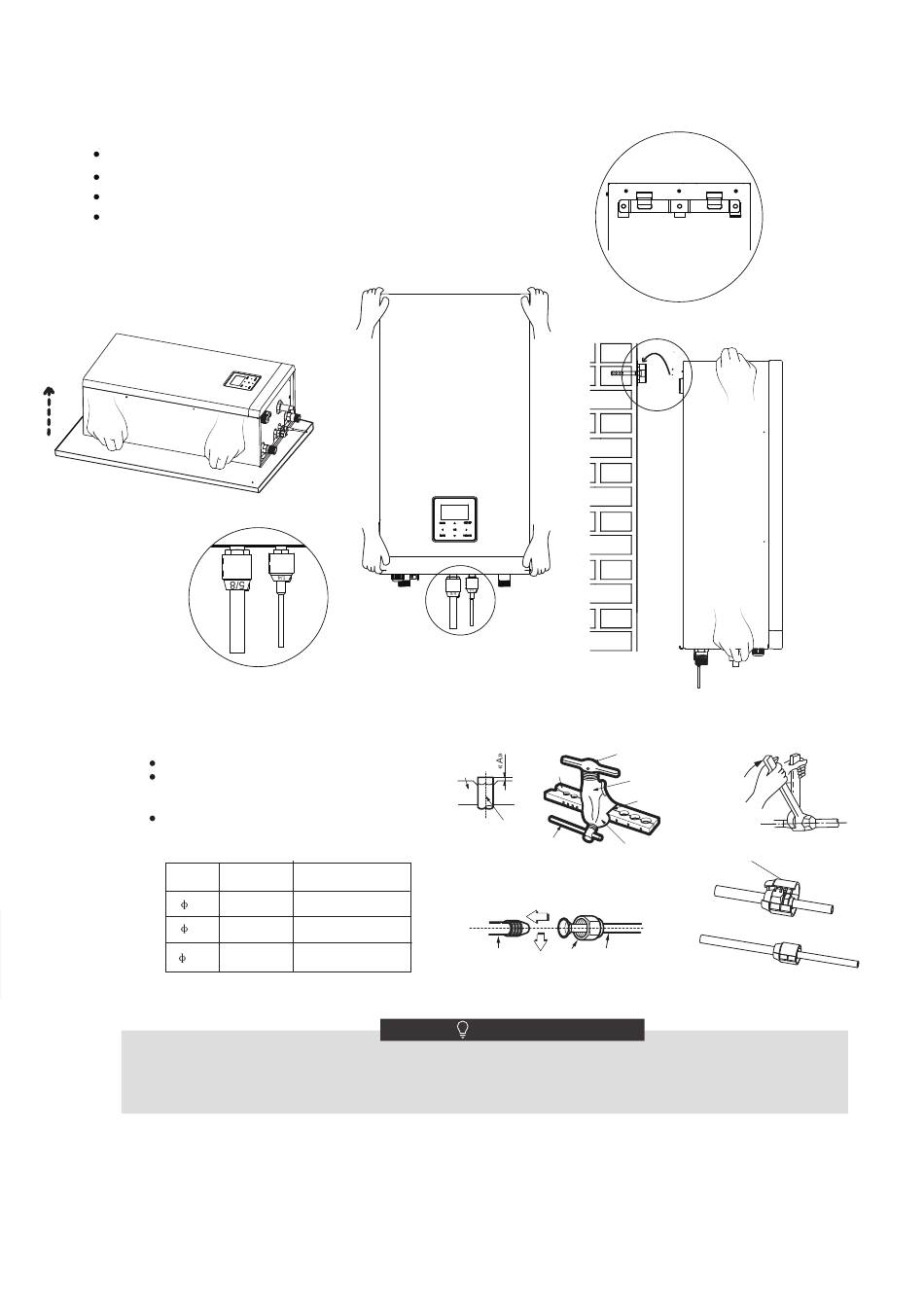

Montaje de la unidad interior

Fije el soporte de montaje en pared a la pared con los tacos y tornillos adecuados.
Asegúrese de que el soporte de montaje en la pared esté nivelado horizontalmente.
Preste especial atención para evitar el desbordamiento de la bandeja de drenaje.
Cuelgue la unidad interior en el soporte de montaje en la pared.
dos personas
4.5 Conexión de apriete
Alinee el centro de las tuberías.
Apriete suficientemente la tuerca abocinada
con las manos y, a continuación, apriétela con
una llave inglesa y una llave dinamométrica.
La tuerca protectora es una pieza de un solo
uso, no se puede reutilizar. En caso de que se
retire, debe ser sustituida por una nueva.
Diámetro
Par de
exterior
apriete (N.m)
1500
6,35
(153 kgf.cm)
2500
9,52
(255 kgf.cm)
4500
16
(459 kgf.cm)
● Un par de torsión excesivo puede romper la tuerca en las condiciones de la instalación.
●
Cuando las juntas abocinadas se reutilizan en interiores, la parte abocinada debe volver a fabricarse.
dos personas
Fig. 4-5
Barra
Tubo de cobre
Par de apriete
adicional (N.cm)
1600
(163 kgf.cm)
2600
(265 kgf.cm)
4700
Tubería de la
(479 kgf.cm)
unidad interior
PRECAUCIÓN
12
dos personas
Manija
Bar
Horquilla
Cono
Mango de
Marca de flecha roja
abrazadera
Tuercas
Tuberías
abocinadas
Tuerca protectora
