FV-11VH2
Gracias por comprar nuestro Abanico Ventilador.
Por favor lea cuidadosamente estas instrucciones antes
de intentar instalar, operar o hacer un servicio al Ventilador
Panasonic. El no cumplir con las instrucciones podria tener
como resultado danos a personas y/o a la propiedad. Por
favor conserve este folleto para futuras consultas
Tabla de Contenido
Desembalado
Accesorios Provistos
Descripcion
Dimensiones
Especificaciones
Informacion General de Seguridad
Diagrama de cableado
Instalacion I (Montaje de Vigas-I)
Instalacion II (Montaje Entre Vigas)
Instalacion III (Cabezal de Madera)
Instalacion IV (En Construccion Existente)
I
Mantenimiento
(Limpieza)
II
Mantenimiento
(Recolocacion de lampara)
Guia Practica para Instalacion
Servicio del Producto

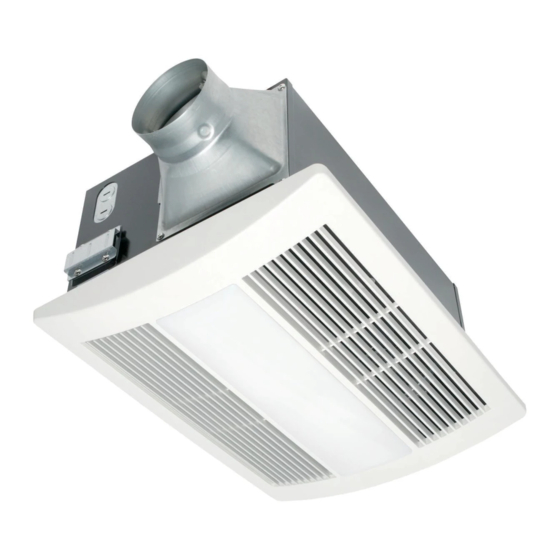

Ventilador de Techo
FV-11VH2
Modelo No.:
FV-11VHL2
FV-11VHL2
Cubierta trasera
Cubierta trasera
Publicidad
Manuales relacionados para Panasonic FV-11VH2
Resumen de contenidos para Panasonic FV-11VH2
- Página 1 Por favor lea cuidadosamente estas instrucciones antes de intentar instalar, operar o hacer un servicio al Ventilador Panasonic. El no cumplir con las instrucciones podria tener como resultado danos a personas y/o a la propiedad. Por favor conserve este folleto para futuras consultas...
-
Página 2: Accesorios Provistos
Piezas solo para el FV-11VHL2. DESCRIPCION Estos modelos de ventiladores de techo Panasonic usan un ventilador tipo sirocco con aspas en forma de delfin accionadas por un motor capacitor. El motor esta disenado para dar un servicio por tiempo prolongado y disminuir el consumo de energia. - Página 3 DIMENSIONS 19 1/2 (497) Unidad: pulg (mm) 16 (407) 18 1/8 (460) 5 (128.7) 7 5/8 (195) 19 1/2 (497) 16 (407) 18 1/8 (460) 5 (128.7) 7 5/8 (195) Nombre de la Parte Nombre de la Parte Agujeros Prepunzonados Cuerpo del ventilador Rejilla Calentador...
- Página 4 ESPECIFICACIONES Consumo de potencia (W) Velocidad (rpm) Ruido Salida de Aire Peso Direccion Modelo No. Lampara Lampara Ventilacion a Ventilacion del Aire Calor Ventilacion Calor Ventilacion fluoressente de noche 0.1 WG (cfm) (sone) 15.6 (7.1) Escape & 29.5 1540 Circulacion 17.8 (8.1) 1.
-
Página 5: Diagrama De Cableado
ADVERTENCIAS : Para reducir el riesgo de fuego, shock electrico o lesiones a personas, observe lo siguiente: A. Use esta unidad solamente de la manera indicada por el fabricante. Si tiene alguna consulta, por favor de contactar el fabricante. B. El trabajo de instalacion y el cableado electrico deberian ser realizados por personas calificados de acuerdo con todos los codigos y estandares vigentes, incluyendo construcciones resistentes al No se permite una modificacion, reparacion o desensamblaje sin autorizacion. - Página 6 Las ilustraciones presentes en este manual regularmente Soporte de usan el FV-11VHL2, y la marca solo para el FV-11VHL2. suspension I 1. Antes de proceder a la instalacion, remueva la cinta que protege el adaptador y el obturador. (Fig.1) Etiqueta de Cuerpo del advertencia ventilador...
- Página 7 Parrilla Etiquetas Etiquetas y montarla nuevamente. pulsador pulsador calor calor [Opcional] Fije las etiquetas de pulsador (en accesorios) sobre pulsador pared (no incluido) como se muestra en diagrama para mejor indicacion. (Fig.10) Fig.10 Para model FV-11VH2 Para model FV-11VHL2...
- Página 8 Las ilustraciones presentes en este manual regularmente Soporte de usan el FV-11VHL2, y la marca solo para el FV-11VHL2. suspension I 1. Antes de proceder a la instalacion, remueva la cinta que protege el adaptador y el obturador. (Fig.1) 2. Introduzca la abrazadera de suspension en la cubierta de la abrazadera del lado del adaptador y en la parte Cuerpo del ventilador...
-
Página 9: Instalacion Iii (Cabezal De Madera)
5. Asegure la abrazadera de suspension al cuerpo del 2 Tornillos II 4 Tornillos largos ventilador usando el tornillo II (ST4.2X12). (Fig.14) (ST4.2X20) (ST4.2X12) Viga de cielo raso 6. Siga los pasos de instalacion I del 5 (pagina 7) para completar el trabajo de instalacion. - Página 10 Ranura ADVERTENCIA: Desconecte la fuente de potencia antes de trabajar en la unidad. Todos los anos debera hacer el mantenimiento de rutina. Resorte de Montado Guante Rejilla PRECAUCION: 1. Nunca use nafta, benceno, diluyente o ningun otro producto quimico para limpiar el ventilador. Fig.17 2.
- Página 11 2. Retire la lampara de noche de 4 W. (Fig.21) Lampara Lampara Fig.21 de noche fluorescente 3. Cambie las lamparas fluorescentes(Panasonic FDS18E35/4, 18 W) (Fig. 22)o la lampara incandescente de 4 W (Fig. 21), recolcque la rejilla. Lampara fluorescente Fig.22...
- Página 12 Los ventiladores y las combinaciones de 2-3 pies de tramo recto ventilador / luz de Panasonic no producen antes del codo. calor excesivo, lo que es un problema comun En instalacion de entretecho...
