S W A N P G B
DETECTOR INFRAROJO PASIVO DE CHOQUE Y ROTURA CON INMUNIDAD ANIMALES

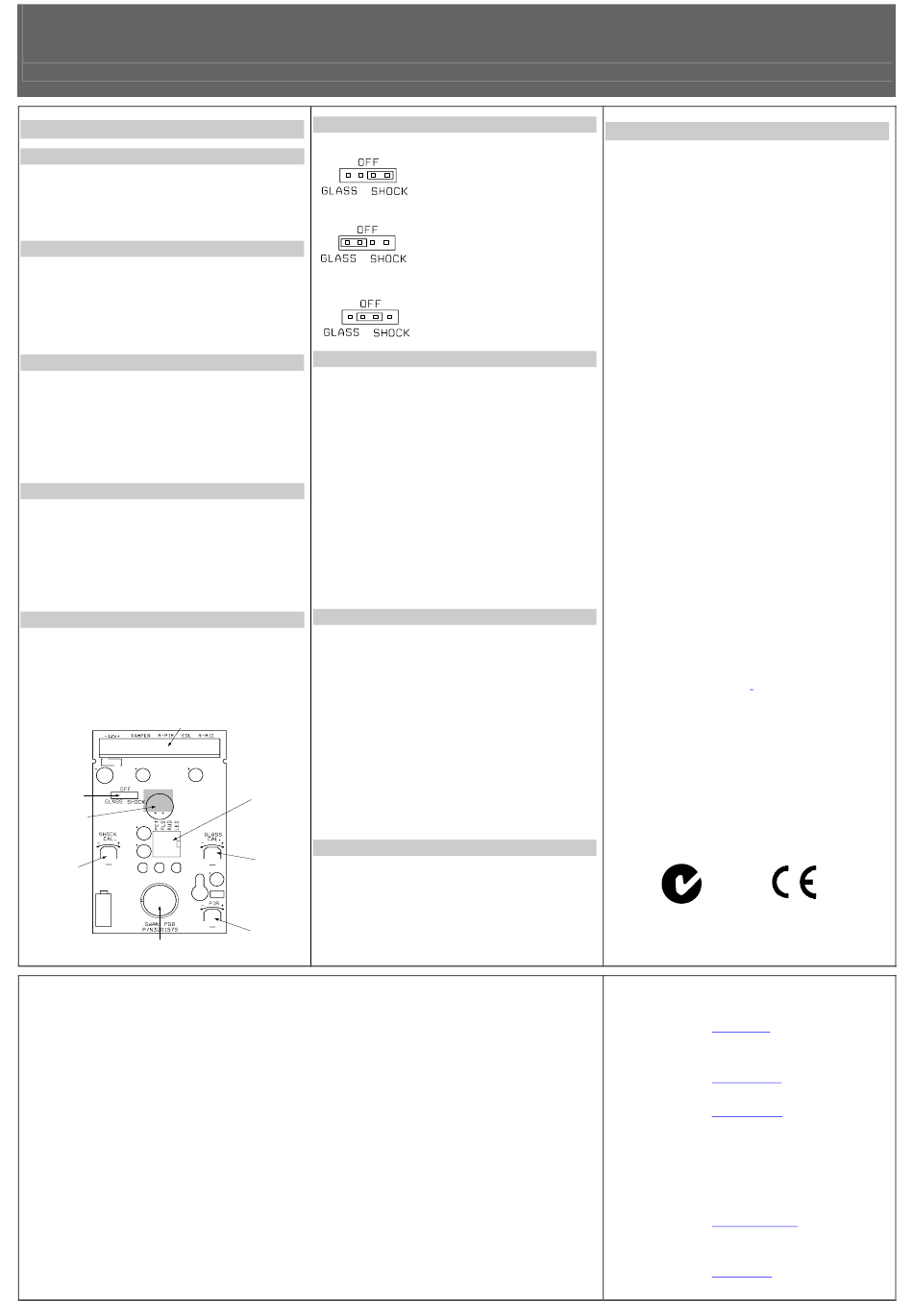

CONFIGURANDO EL DETECTOR
LED INDICADOR DE SEÑAL DE ALARMA
Interruptor 1 del dipswitch DIP-4 se usa para
configurar el LED habilitado / deshabilitado
Posición abajo – ON - LED HABILITADO
Posición arriba – OFF - LED DESHABILITADO
El LED esta Deshabilitado.
AJUSTE DE LA SENSIBILIDAD DEL SONIDO
Interruptor 2 del dipswich DIP-4 usado para
configurar AUD- provee de control de la sensibilidad
del sonido.
Posición abajo – ON – reduce la sensibilidad del
sonido un 50%. (Utilícelo en una habitación pequeña)
Posición arriba – OFF – sensibilidad de detección del
sonido del 100%.
AJUSTE DE LA SENSIBILIDAD DEL PIR
Interruptor 3 del dipswitch DIP4 se usa para
configurar la función PULSE para proveer al PIR de
un control de sensibilidad acorde con el entorno.
Posición abajo – OFF – Alta sensibilidad
Para entornos estables.
Posición arriba – ON – Baja sensibilidad
Para entornos hostiles
CONFIGURANDO INMUNIDAD ANIMALES
Interruptor 4 del dipswitch DIP4 se usa para
configurar la opción inmunidad animales- Desde
15Kg hasta 25Kg, dependiendo del peso del animal..
Posición abajo - ON
Inmunidad para animales de hasta 15 kg
Posición arriba - OFF
Inmunidad animales de hasta 25 kg
AJUSTE DE ALCANCE
Use el potenciómetro marcado"PIR" para ajustar la
sensibilidad de detección entre un 15% y un 100% de
acuerdo al test de andado en el área protegida.
(De fabrica es 57%)
Gire el potenciómetro en el sentido de las agujas del
reloj para incrementar el alcance, en sentido inverso
para reducir el alcance.
BLOCK CONNECTOR
SHOCK/GLASS
ADJUSTMENT
MICROPHONE
SHOCK
SENSITIVITY
ADJUSTMENT
PYROSENSOR
Fig.6
CROW ELECTRONIC ENGINEERING LTD. ("Crow") - WARRANTY POLICY CERTIFICATE
This Warranty Certificate is given in favor of the purchaser (hereunder the "Purchaser") purchasing the products directly from Crow or from its authorized distributor.
Crow warrants these products to be free from defects in materials and workmanship under normal use and service for a period of 1 year from the last day of the week and
year whose numbers are printed on the printed circuit board inside these products (hereunder the "Warranty Period").
Subject to the provisions of this Warranty Certificate, during the Warranty Period, Crow undertakes, at its sole discretion and subject to Crow's procedures, as such
procedures are form time to time, to repair or replace, free of charge for materials and/or labor, products proved to be defective in materials or workmanship under normal
use and service. Repaired products shall be warranted for the remainder of the original Warranty Period.
All transportation costs and in-transit risk of loss or damage related, directly or indirectly, to products returned to Crow for repair or replacement shall be borne solely by the
Purchaser.
Crow's warranty under this Warranty Certificate does not cover products that is defective (or shall become defective) due to: (a) alteration of the products (or any part
thereof) by anyone other than Crow; (b) accident, abuse, negligence, or improper maintenance; (c) failure caused by a product which Crow did not provide; (d) failure
caused by software or hardware which Crow did not provide; (e) use or storage other than in accordance with Crow's specified operating and storage instructions.
There are no warranties, expressed or implied, of merchantability or fitness of the products for a particular purpose or otherwise, which extend beyond the description on
the face hereof.
This limited Warranty Certificate is the Purchaser's sole and exclusive remedy against Crow and Crow's sole and exclusive liability toward the Purchaser in connection
with the products, including without limitation - for defects or malfunctions of the products. This Warranty Certificate replaces all other warranties and liabilities, whether
oral, written, (non-mandatory) statutory, contractual, in tort or otherwise.
In no case shall Crow be liable to anyone for any consequential or incidental damages (inclusive of loss of profit, and whether occasioned by negligence of the Crow or
any third party on its behalf) for breach of this or any other warranty, expressed or implied, or upon any other basis of liability whatsoever. Crow does not represent that
these products can not be compromised or circumvented; that these products will prevent any person injury or property loss or damage by burglary, robbery, fire or
otherwise; or that these products will in all cases provide adequate warning or protection.
Purchaser understands that a properly installed and maintained product may in some cases reduce the risk of burglary, fire, robbery or other events occurring without
providing an alarm, but it is not insurance or a guarantee that such will not occur or that there will be no personal injury or property loss or damage as a result.
Consequently, Crow shall have no liability for any personal injury; property damage or any other loss based on claim that these products failed to give any warning.
If Crow is held liable, whether directly or indirectly, for any loss or damage with regards to these products, regardless of cause or origin, Crow's maximum liability shall not
in any case exceed the purchase price of these products, which shall be the complete and exclusive remedy against Crow.
P/N 7101575 REV. A Y.S - A.Y.
AJUSTE CHOQUE/CRISTAL
Utilícese solo mientras dure la configuración.
CALIBRACION DE ROTURA DE CRISTAL
Para calibrar la sensibilidad de la rotura de cristal,
coloque el puente donde marca GLASS. LED verde
(SHOCK)esta constantemente encendido.
Ahora puede ajustar la sensibilidad girando el
potenciómetro GLASS.
Haga servir Simulador de Sonido de Rotura* alrededor
de la ventana protegida y gire el potenciómetro
GLASS, en el sentido de las agujas del reloj para
incrementar la sensibilidad, y en sentido inverso para
reducir la sensibilidad hasta que los LEDs amarillo y
rojo se iluminen con cada sonido de rotura.
Nota: Cuando el puente esta configurado para ajustar
GLASS, solo se detectara un sonido de alta
frecuencia de rotura del cristal.
* Se recomienda usar el simulador GLASS-
BREAK Simulator FG-701 (CROW p/n 004001)
CALIBRACION DEL CHOQUE
Para calibrar la configuración de choque
(aumentar/disminuir la sensibilidad) coloque el puente
en la posición marcada SHOCK - el LED amarillo
(GLASS) esta constantemente encendido.
Ahora puede ajustar la sensibilidad girando el
potenciómetro SHOCK.
Golpee suavemente en el cristal protegido y gire el
potenciómetro en el sentido de las agujas del reloj
para aumentar la sensibilidad, y en sentido inverso
para disminuir la sensibilidad hasta que los LEDs
verde y rojo se iluminen con cada golpe.
SWITCH FOR
Nota: Cuando el puente esta configurado para ajustar
SETTINGS
el choque, solo se detecta la señal de baja frecuencia
antes de que el cristal se rompa.
GLASS
PRUEBA FINAL
SENSITIVITY
ADJUSTMENT
Coloque el puente "GLASS/SHOCK" en posición OFF.
Cuando esta en esta posición, se detecta el choque y
las frecuencias de sonido. Para tener la máxima
protección contra falsas alarmas, active en el área
PIR
SENSITIVITY
cualquier equipo, bombas, generadores, aire
ADJUSTMENT
acondicionado, etc., si cualquiera de estos equipos
activa el detector busque otro lugar para el mismo .
ESPECIFICACIONES TECNICAS
SHOCK – para ajustar
Método de detección
la sensibilidad de la
frecuencia baja con el
Velocidad de detección
potenciómetro "SHOCK"
Alimentación
Consumo
GLASS – para ajustar la
sensibilidad de la
frecuencia alta con el
potenciómetro"GLASS"
BI Direccional
Compensacion Temp..
OFF – para operar
Contador PULSE
normalmente
Periodo alarma
Salida de alarma
Tamper
Periodo de espera
Temperatura operacional
RFI Protección
EMI Proteccion
Protección de luz visible
Alcance de detección
Indicadores LED
These instructions supersede all previous issues in circulation prior to October 2004.
- 2 -
INSTRUCCONES DE INSTALACION
Quad (Cuatro elementos) PIR y
electret microfonico
0.15 – 3.6 m/sec
8.2 - 16 Vdc
Alarma PIR :16.5mA;
Alarma choque y rotura: 22mA;
Alarma: 18mA
Standby: 16.5 mA
SI
1, AUTO
2 sec
N.C 28Vdc 0.1 A con resistencia
de protección de 10 Ohm
N.C 28Vdc 0.1A con resistencia de
10 Ohm. – Activa cuando se abre el
equipo
60 sec
°
-20
C to +50
30V/m 10 - 1000MHz
50,000V of electrical interference
from lighting
estable con luz halógena a 2.4m
Cristal hasta 10m ( 90
PIR hasta 15m (WA lens)
LED amarillo (CRISTAL) – Rotura
para ajustar y testear
LED verde (CHOQUE) – para
ajustar y testear choque
LED rojo (ALARMA) – señal de
alarma:
Luz intermitente – detección cristal
y rotura o cristal golpe y PIR
Luz constante- Alarma
Dimensiones
123mm x 62mm x 38mm
Peso
110 gr.
