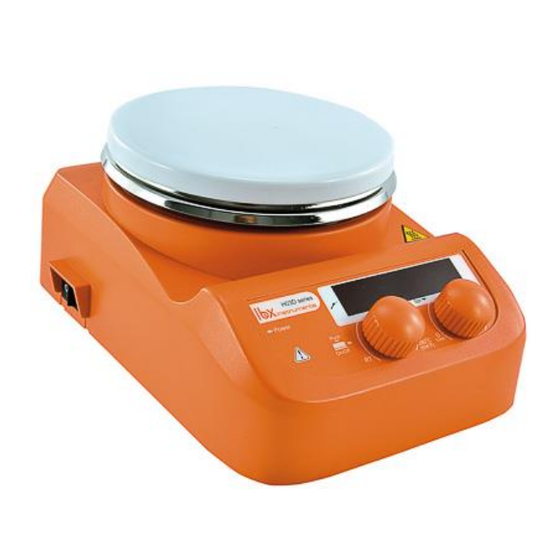

- Página 1 H03D Digital magnetic stirrer with heating S03 Magnetic stirrer without heating S03D Digital magnetic stirrer without heating Please read the User Manual carefully before use, and follow all operating and safety instructions! user manual english / español / français...
- Página 2 User Manual H03D Digital magnetic stirrer with heating S03 Magnetic stirrer without heating S03D Digital magnetic stirrer without heating Preface Users should read this Manual carefully, follow the instructions and procedures, and beware of all the cautions when using this instrument. Service If help is needed, you can always contact your dealer or Labbox via www.labbox.com Please, provide the customer service representative with the following information:...
-
Página 3: Safety Instructions
1. Safety Instructions Warning! • Read the operating instructions carefully before use. • Ensure that only trained staff works with the instrument. Risk of burn! • Caution when touch the housing parts and the hotplate, which can reach temperatures of 280°C. •... - Página 4 ▪ Keep away from high magnetic fields. ▪ Observe the minimum distances between devices, between the device and the wall, and above the assembly (min. 100 mm) >100mm Figure 1...
-
Página 5: Proper Use
2. Proper Use The instrument is designed for mixing and/or heating liquids in schools, laboratories, or factories. This device is not suitable for use in residential areas or other restrictions mentioned in Chapter 1. Not tested for continuous work (24h/7days). 3. - Página 6 LED Display Speed Control Knob Figure 3: S03D series Speed Control Knob Figure 4: S03 series Figure 5: S03, S03D, H03D series Connection PT1000 Socket...
- Página 7 Figure 6 : H03D series Items Descriptions Set the temperature parameters. The function “heating” is switched ON Temperature Control or OFF by pushing the ON/OFF knob. To increase the value turn the Knob “Heat” knob clockwise. Set the rotary speed. The function “Stirring” is switched ON or OFF by Speed Control pushing the ON/OFF knob.
-
Página 8: Trial Run
4.2 Display Temperature display area Speed display area Figure 7: H03D series Characters Descriptions When heating function is switched ON, LED displays the temperature setting value and shifts to real value in 5 seconds. Temperature When the heating function is switched OFF display area and the hotplate temperature is still above 50°C, LED displays “Hot”, otherwise LED... - Página 9 have been damaged during transportation, please contact manufacturer/supplier for technical support. Warning! Forbidden to transfer the vessel while the instrument is working. 6. Function: Heating (H03D series) The device is controlled by digital temperature control technology, which has two separate safe circuits. The hotplate is kept at a constant temperature by a digital control circuit.
- Página 10 Please, in that case, follow the instructions below: • Switch OFF the instrument. • Ensure the external temperature sensor is inserted in the media heated. • Switch ON the instrument and run heating function. If the heating function does not work, please contact manufacturer/supplier for technical support. Once turned on, the instrument automatically displays the last running speed and temperature parameters.
-
Página 11: Maintenance And Cleaning
• At the end of the manipulation, turn the knob to the left to slow down and turn off "stirring" by pressing the knob. • Turn off the device by pressing the switch ON/OFF. The function “stirring” of classic model (S03): •... -
Página 12: Standards And Regulations
Note: • Electronic devices cannot be cleaned with cleanser. • If maintenance service is needed, the instrument must be cleaned in advance to avoid pollution from hazardous substances, and sent back in the original packing. • If the instrument will not be used for a long time, please switch off and place in a dry, clean location, at room temperature, and on a stable surface. - Página 13 11. Specifications Specifications Items H03D / S03D series series *100~120/200~240 Voltage [VAC] 100~240 Frequency [Hz] 50/60 50/60 Power [W] *515/15 Stirring point position quantity Max. stirring quantity (H O) [l] Recommended magnetic bar [L, mm] 30 - 50 30 - 50 Motor type DC motor Max.
-
Página 15: Introducción
Manual de usuario H03D Agitador magnético digital con calefacción S03 Agitador magnético sin calefacción S03D Agitador magnético digital sin calefacción Introducción Los usuarios deben leer este manual cuidadosamente, seguir las instrucciones y los procedimientos, y estar informados de todas las precauciones antes de usar este equipo. Servicio Cuando necesite ayuda, puede contactar con su distribuidor o con Labbox a través de: www.labbox.com... -
Página 16: Instrucciones De Seguridad
1. Instrucciones de seguridad ¡Advertencia! • Lea el manual de instrucciones detenidamente antes de usar el equipo. • Asegúrese de que solamente personal debidamente formado utiliza el equipo. ¡Riesgo de quemaduras! • Tenga cuidado cuando toque partes del chasis del equipo y el plato calefactor puesto que puede alcanzar temperaturas de hasta 280°C. -
Página 17: Normas De Uso
▪ Asegúrese que el cable de alimentación principal no esté en contacto con la placa. No cubra el equipo. ▪ Este equipo solo podrá ser abierto por técnicos electrónicos autorizados expertos. ▪ Mantener el equipo alejado de campos electromagnéticos elevados. ▪... -
Página 18: Elementos De Control
4. Control 4.1 Elementos de control Icono del Sensor Pantalla LED Botón de control de temperatura Botón de control de velocidad Figura 2: Modelo H03D Pantalla LED Botón de control de velocidad Figura 3: Modelo S03D... - Página 19 Botón de control de velocidad Figura 4: Modelo S03 Interruptor de encendido Figura 5: Modelos S03, S03D y H03D Conexión para la sonda PT1000 Conexión para el cable de alimentación general Figura 6: Modelo H03D Items Descripciones Establecer los parámetros de temperatura. La función Modelo Botón de calefacción "calefacción"...
- Página 20 Establece la velocidad de agitación. La función "agitación" se Botón de agitación enciende o apaga presionando el botón ON/OFF. Para “Stir” aumentar el valor gire el botón en el sentido de las agujas del reloj. La pantalla LED muestra la situación real de trabajo y todos los Pantalla LED ajustes.
-
Página 21: Test De Funcionamiento
4.2 Pantalla Temperature display area Speed display area Zona de visualización de Zona de visualización de la temperatura velocidad Figura 7: Modelo H03D Caracteres Descripción Cuando se enciende la función "calefacción", la pantalla LED muestra el valor programado de temperatura y cambia después de 5 segundos al valor real. -
Página 22: Función: Calefacción (Modelo H03D)
Si hasta este momento todo es normal, el dispositivo está listo para funcionar. En caso contrario, el equipo se puede haber dañado durante el transporte, póngase en contacto con el fabricante/proveedor para solicitar asistencia técnica. ¡Advertencia! Prohibido trasladar el recipiente cuando el equipo está... -
Página 23: Advertencia De Calor Residual (Hot)
• Si necesita trabajar con el sensor de temperatura, este se debe conectar antes de encender el equipo. (ver figura • Asegúrese que el sensor externo de temperatura está conectado firmemente y sumergido en la muestra antes de conectar la función calefacción. •... -
Página 24: Resolución De Pequeñas Averías
8. Resolución de pequeñas averías • El equipo no se enciende ➢ Compruebe si la línea eléctrica está desconectada • Avería en el auto test de encendido ➢ Apague el agitador, después enciéndalo. • La velocidad de agitación no puede alcanzar la velocidad programada ➢... -
Página 25: Normativas Aplicables
• Antes de usar otro método de limpieza o de descontaminación, el usuario debe verificar con el fabricante que este método no daña el instrumento. Utilice guantes de protección adecuados durante la limpieza del equipo. Nota: • El dispositivo electrónico no se puede limpiar con limpiador. •... -
Página 26: Características Técnicas
Características técnicas Especificaciones Modelos Modelo H03D / S03D *100~120/200~240 Voltaje [VAC] 100~240 Frecuencia [Hz] 50/60 50/60 Potencia [W] *515/15 Número de plazas de agitación Capacidad máxima de agitación (H O) [l] Dimensiones recomendadas de la varilla 30 - 50 30 - 50 magnética [L, mm] Tipo de motor DC motor... -
Página 27: Service Clients
S03 Agitateur magnétique non chauffant S03D Agitateur magnétique non chauffant avec affichage numérique Préface Tout utilisateur de l’appareil LBX Instruments doit lire attentivement ce mode d’emploi, suivre les instructions et procédures et respecter toutes les règles de sécurité. Service clients En cas de problème ou pour toute information technique, vous pouvez contacter : www.labbox.com... -
Página 28: Règles De Sécurité
1. Règles de sécurité Attention : • Lire attentivement le mode d’emploi ainsi que les consignes de sécurité avant toute utilisation. • Appareil conçu pour un usage exclusif en laboratoire et réservé uniquement à un usage professionnel par des techniciens formés et qualifiés. - Página 29 ▪ En cas de manipulation de substances pathogènes, n’utiliser que des récipients fermés. ▪ En cas d’utilisation du barreau magnétique en PTFE, merci de noter que : le fluor élémentaire, l’ion trifluorure et les métaux alcalins attaquent le PTFE, les alcènes halogénés le font gonfler à...
-
Página 30: Utilisation Générale
2. Utilisation générale Cet appareil est conçu spécialement pour mélanger et/ou chauffer des liquides dans les laboratoires des écoles, universités et entreprises de chimie présentant tous les critères de sécurité présentés dans le chapitre 1. Il n’a pas été conçu pour une utilisation hors de ce cadre, en particulier dans les zones résidentielles. -
Página 31: Description De L'aPpareil
4. Description de l’appareil 4.1 Eléments de contrôle Voyant lumineux de la sonde de température externe Ecran numérique Bouton de contrôle de la Bouton de contrôle de la vitesse d’agitation ‘STIR’ température ‘HEAT’ Figure 2 : Modèle H03D Ecran numérique Bouton de contrôle de la vitesse d’agitation ‘STIR’... - Página 32 Bouton de contrôle de la vitesse d’agitation ‘STIR’ Figure 4 : Modèle S03 Interrupteur marche/arrêt Figure 5 : Modèles H03D, S03D et S03 Connexion sonde externe PT 1000 Connexion câble alimentation générale Figure 6 : Modèle H03D...
- Página 33 Eléments de contrôle Descriptions Configuration de la température : la fonction « chauffage » s’active et se désactive par pression sur ce bouton. La température se règle en tournant ce Bouton de contrôle de la température ‘HEAT’ bouton. Pour augmenter la valeur, tourner le bouton dans le sens des aiguilles d’une montre.
- Página 34 4.2 Ecran numérique Temperature display area Speed display area Indicateur de la température Indicateur de la vitesse Figure 7 : Modèle H03D Indicateurs Descriptions Lorsque que la fonction « chauffage » est initiée, l'affichage numérique indique la valeur de la température programmée pendant 5 secondes, puis change pour désigner la valeur de la Indicateur de la température...
-
Página 35: Première Utilisation
Speed display area Indicateur de la vitesse Figure 8 : Modèle S03D Indicateurs Descriptions Lorsque que la fonction « agitation » est initiée, Indicateur de la l'affichage numérique indique la valeur de la vitesse vitesse d’agitation programmée puis clignote. Ce clignotement ne cessera que lorsque la vitesse d’agitation réelle atteindra celle programmée. - Página 36 température sur le côté gauche. • La fonction « chauffage » s’active et se désactive par pression sur le bouton de chauffage ‘HEAT’. • Eteindre l’appareil en appuyant sur l’interrupteur marche/arrêt L’appareil indique automatiquement les derniers paramétrages de vitesse et température utilisés au moment de l’allumage.
- Página 37 6.1 Utilisation d’une sonde de température externe Figure 9 La sonde de température externe PT1000 est un accessoire standard du fabricant, qui permet de contrôler la température de l’échantillon de manière plus précise. • AVANT d’allumer l’agitateur, brancher la sonde PT1000 (Cf. figure 6). •...
-
Página 38: Résolutions De Pannes
7. Fonction « Agitation » Modèles numériques (S03D et H03D) : • Allumer l’appareil en appuyant sur l’interrupteur marche/arrêt • Activer la fonction « agitation » en appuyant sur le bouton de contrôle de la vitesse d’agitation ‘STIR’ et régler sa vitesse en le tournant lentement jusqu’à la valeur désirée •... -
Página 39: Maintenance Et Nettoyage
9. Maintenance et nettoyage • Un entretien adéquat peut permettre à votre appareil de fonctionner correctement plus longtemps et d’allonger sa durée de vie • Ne pas pulvériser de produit nettoyant sur l'appareil lors du nettoyage • Débrancher le câble d'alimentation lors du nettoyage •... - Página 40 Normes Conçu selon les normes de sécurité suivantes : EN 61010-1 (Règles de sécurité pour appareils électriques de mesure, de contrôle et d’utilisation en laboratoire, Partie 1 : règles générales d'utilisation) UL 3101-1 (Equipements électriques d’utilisation en laboratoire, Partie 1 : Règles générales) CAN / CSA C22.2 (1010-1) EN 61010-2-10 (chauffage) Conçu selon les normes EMC suivantes :...
-
Página 41: Caractéristiques Techniques
Caractéristiques Techniques Caractéristiques Modèles Modèle H03D / S03D *100~120/200~240 Tension [VAC] 100~240 Fréquence [Hz] 50/60 50/60 Puissance [W] *515/15 Nombre de poste d’agitation Capacité max. d’agitation (H O) [l] Dimensions recommandées du barreau 30 - 50 30 - 50 magnétique [L, mm] Type de moteur Moteur DC Consommation électrique du moteur [W]... - Página 42 Manuale d'uso Agitatore magnetico digitale riscaldante H03D S03 Agitatore magnetico senza riscaldamento S03D Agitatore magnetico digitale senza riscaldamento Introduzione Gli utenti devono leggere attentamente questo manuale, seguire le istruzioni e le procedure ed essere informati di tutte le precauzioni prima di utilizzare questa apparecchiatura. Servizio In caso di bisogno, può...
-
Página 43: Istruzioni Di Sicurezza
1. Istruzioni di sicurezza Avvertimento! • Leggere attentamente il manuale di istruzioni prima di utilizzare l'apparecchiatura. • Accertarsi che solo personale specializzato utilizzi l'apparecchiatura. Rischio di ustioni! • Prestare attenzione quando si è a contatto con parti del telaio dell'apparecchiatura e della piastra di riscaldamento in quanto possono raggiungere temperature fino a 280 °... - Página 44 ▪ Assicurarsi che il cavo di alimentazione principale non sia a contatto con la piastra. Non coprire l'apparecchiatura. ▪ Questa apparecchiatura può essere aperta solo da tecnici elettronici autorizzati. ▪ Tenere l'apparecchiatura lontano da elevati campi elettromagnetici. ▪ Tenere conto delle distanze minime tra i dispositivi, tra il dispositivo e la parete durante il montaggio (min. 100 >100mm Figura 1 2.
-
Página 45: Elementi Di Controllo
4. Controllo 4.1 Elementi di controllo Icona sensore Schermo a led Pulsante di controllo della temperatura Pulsante di controllo della velocità Figura 2: Modello H03D Schermo a led Pulsante di controllo della velocità Figura 3: Modello S03D... - Página 46 Pulsante di controllo della velocità Figura 4: Modello S03 Interruttore di accensione Figura 5: Modelli S03, S03D e H03D Connessione per cavo Collegamento per la sonda PT1000 alimentazione generale Figura 6: Modello H03D...
- Página 47 Elementi descrizioni Imposta i parametri di temperatura. La funzione "riscaldamento" Pulsante viene attivata o disattivata premendo il pulsante ON / OFF. Per riscaldamento "Heat" aumentare il valore ruotare la manopola in senso orario. Imposta la velocità di agitazione. La funzione "agitazione" viene Pulsante di attivata o disattivata premendo il pulsante ON / OFF.
- Página 48 4.2 Display Temperature display area Speed display area Area di visualizzazione della Area di visualizzazione della temperatura velocità Figura 7: Modello H03D Elementi Descrizione Quando la funzione "riscaldamento" è attivata, il display a LED mostra il valore di temperatura programmato e dopo 5 secondi passa al valore effettivo.
- Página 49 Se fino ad ora tutto è normale, il dispositivo è pronto per funzionare. In caso contrario, l'apparecchiatura potrebbe essere stata danneggiata durante il trasporto, contattare il produttore / fornitore per assistenza tecnica. Avvertimento! È vietato spostare il contenitore quando l'apparecchiatura è in funzione. 6.
- Página 50 • Se è necessario lavorare con il sensore di temperatura, bisogna collegarlo prima di accendere l'apparecchiatura. (vedi figura 6) • Accertarsi che il sensore di temperatura esterno sia saldamente collegato e immerso nel campione prima di collegare la funzione di riscaldamento. •...
-
Página 51: Manutenzione E Pulizia
8. Risoluzione di piccoli guasti • L'apparecchiatura non si accende ➢ Controllare se la linea di alimentazione è scollegata • Autotest di accensione fallito ➢ Spegnere l'agitatore, quindi accenderlo. • La velocità di agitazione non può raggiungere la velocità programmata ➢... - Página 52 • Prima di utilizzare qualsiasi altro metodo di pulizia o decontaminazione, l'utente deve verificare con il fabbricante che questo metodo non danneggi lo strumento. Indossare guanti protettivi adatti durante la pulizia dell'apparecchiatura. Nota: • Il dispositivo elettronico non può essere pulito con un detergente. •...
-
Página 53: Caratteristiche Tecniche
Caratteristiche tecniche specificazioni Modelli Modello H03D / S03D * 100 ~ 120/200 ~ 240 Tensione [VAC] 100 ~ 240 Frequenza [Hz] 50/60 50/60 Potenza [W] * 515/15 Numero di posti di agitazione Massima capacità di agitazione (H2O) [l] Dimensioni consigliate dell'asta magnetica [L, 30 - 50 30 - 50 Tipo di motore... - Página 54 Nota importante para los aparatos electrónicos vendidos en España Important note for electronic devices sold in Spain Remarque importante pour les appareils électroniques vendus en Espagne Instrucciones sobre la protección del medio ambiente y la eliminación de aparatos electrónicos: Los aparatos eléctricos y electrónicos marcados con este símbolo no pueden desecharse en vertederos.
