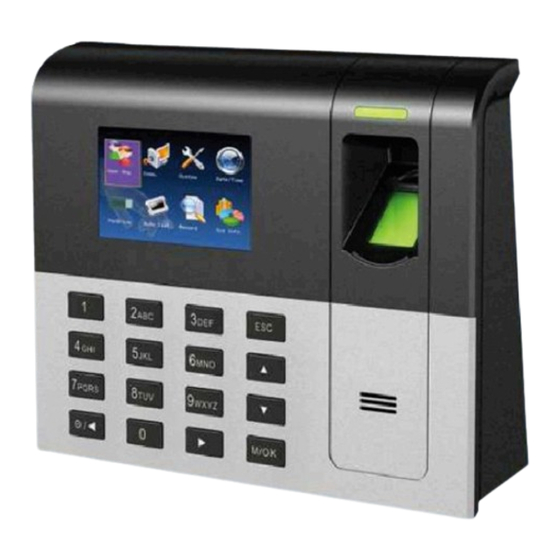

- Página 1 Manual d e I nstalación d e B ioTime i www.BiotrackSoftware.com ...
-
Página 2: Tabla De Contenido
Manual d e I nstalación d e B ioTime TABLA DE CONTENIDOS ANTES DE INSTALAR ............................ 1 ...................................1 ........................2 ANEL DE OPERACIÓN DEL DISPOSITIVO ..................3 ... -
Página 3: Antes De Instalar
Manual d e I nstalación d e B ioTime 1 ANTES DE INSTALAR 1.1 NOTA Este documento contiene información importante. Se recomienda leerlo cuidadosamente antes de usar el dispositivo. Si se ignoran algunos de los puntos expuestos en este manual, la incorrecta instalación podría causar daños al dispositivo. -
Página 4: Panel De Operación Del Dispositivo
Manual d e I nstalación d e B ioTime 1.2 PANEL DE OPER AC IÓN D E L D IS POSITIVO -‐ Luces -‐ Alta voz ... -
Página 5: Puertos De Alimentación Eléctrica Y Comunicación
USB. El puerto USB sirve para conectar memorias USB, para importar y exportar datos del dispositivo. El botón de Reset reinicia el BioTime (en caso de errores o algún otro accidente que no permitan el buen funcionamiento del BioTime). -
Página 6: Contenido Del Paquete
Manual d e I nstalación d e B ioTime 1.4 CON TENIDO DEL P AQUE TE Unidad Cantidad Propósito Dispositivo lector de Huella digital ... -
Página 7: Instalación
1- Determine la posición de la placa de montaje en el muro donde se va a instalar. Se recomienda instalar el BioTime a una altura 1400 mm del suelo. 2- Una vez definida la posición del BioTime, taladre los orificios donde se colocarán los tornillos en la pared (A, B y C en la imagen adjunta) 3- Atornille la placa de montaje en la pared. -
Página 8: Conexión A Red Ethernet (Tcp/Ip)
Manual d e I nstalación d e B ioTime 2.2 CONEXIÓN A RE D E THER NE T (TCP/IP ) 2 . 2 . 1 DIRE CTA A TRA V É S DE CA BL E CRO SS OV E R ... -
Página 9: Diagramas De Cableado Rj45 Para Ethernet
Manual d e I nstalación d e B ioTime 2 . 2 . 3 DIA G RA MA S DE CA B L EA D O RJ4 5 P A RA ETHE RNE T ... -
Página 10: Cable Crossover
Manual d e I nstalación d e B ioTime 2.2.3.3 CABLE CROSSOVER Para fabricar un cable crossover lo que se necesita es aplicar el estándar 568A en uno de los extremos del cable y el 568B en el otro extremo del cable. ... -
Página 11: Conexión Rs485
Manual d e I nstalación d e B ioTime 2.4 CONEXIÓN RS485 Adicionalmente con el dispositivo lector de huella digital se puede solicitar un cable convertidor RS485 como el de la imagen siguiente. Uno de los extremos del cable convertidor es un conector TCP/IP y el otro extremo dos cables (Azul y Café/Blanco). - Página 12 Manual d e I nstalación d e B ioTime Los sistemas RS485 usan una configuración de Bus para conectar 2 o más dispositivos lectores de huella. La línea de transmisión se forma por un grupo de cables pares trenzados. Cada señal transmitida tiene un par de conductores que consisten en señales invertidas y no invertidas, uniendo la señal RS485 del convertidor RS485 a una red RS485, como en el siguiente diagrama: ...
-
Página 13: Conexión Usb
Con el dispositivo lector de huella digital viene una extensión USB como la de la imagen. Un extremo de la extensión se conecta al mini USB del BioTime y el otro extremo se conecta a un puerto USB de la computadora. -
Página 14: Adaptador De Corriente Eléctrica
En el Programa Administrador de BioTrack en la sección de dispositivos deberá agregar un nuevo dispositivo con tipo de comunicación por puerto Serial. Y en el campo del puerto elegir el último puerto serial del a lista. -
Página 15: Test Después De La Instalación
Manual d e I nstalación d e B ioTime 3 TEST DESPUÉS DE LA INSTALACIÓN Después de finalizar la instalación, ejecute un test y examine bien la instalación antes de encender el dispositivo. -
Página 16: Comenzar A Utilizar El Sistema
Manual d e I nstalación d e B ioTime 5 COMENZAR A UTILIZAR EL SISTEMA 5.1 AC ERC A DE LA GU ÍA DE USO 5 . 1. 1 TRA B A JA NDO CO N E L DI S P O S ITIV O L E CTO R DE HUE L L A DIG ITA L ... -
Página 17: Apéndices
Manual d e I nstalación d e B ioTime 6 APÉNDICES 6.1 CONEC TAR DISP OSITIV O LE CTOR DE H UELLA DIG ITAL CON EL PROGR AM A ADMINIS TR AD OR ... -
Página 18: Conexión Vía Rs485
Manual d e I nstalación d e B ioTime Baud rate: Se refiere a la velocidad de comunicación. Baud rate es el mismo que se definió en el dispositivo (115200 es el recomendado para este tipo de conexión) . Clave: Si se definió... -
Página 19: Conexión Vía Usb
Manual d e I nstalación d e B ioTime Clave: Si se definió una clave en la conexión del dispositivo, esta debería escribirse aquí. De lo contrario no se podrá conectar con el dispositivo. No. -
Página 20: Conexión Via Tcp/Ip
Manual d e I nstalación d e B ioTime Clave: Si se definió una clave en la conexión del dispositivo, esta debería escribirse aquí. De lo contrario no se podrá conectar con el dispositivo. No. -
Página 21: Testear Conexión
Manual d e I nstalación d e B ioTime Clave: Si se definió una clave en la conexión del dispositivo, esta debería escribirse aquí. De lo contrario no se podrá conectar con el dispositivo. No. -
Página 22: Problemas Frecuentes
Manual d e I nstalación d e B ioTime 6.2 PROB LEM AS FREC UEN TES Problema Causa y Solución Causa: La luz de encendido está apagada No tiene corriente eléctrica o tiene insuficiente voltaje. - Página 23 Manual d e I nstalación d e B ioTime 2-Bocina está dañada. Solución: 1-Habilite el sonido en el dispositivo (Consultar manual de Usuario del Dispositivo). 2-Contacte al servicio de soporte técnico para hacer las reparaciones.
