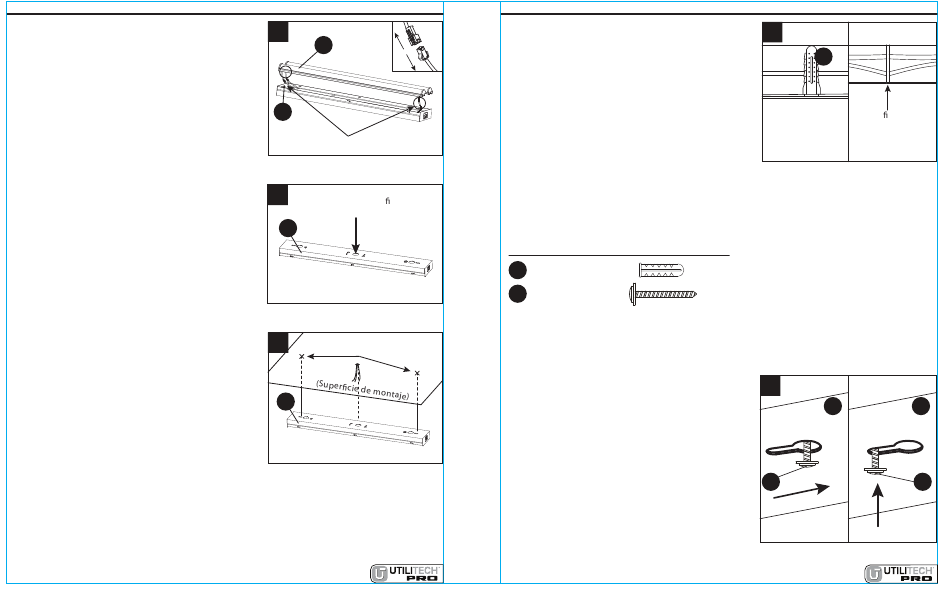

INSTRUCCIONES DE INSTALACIÓN
2.Levante para retirar la cubierta del lente de la lámpara
(B) de la placa de la lámpara (A) y desconecte los
conectores para liberar la cubierta del lente de la
lámpara (B). Deje la cubierta del lente de la lámpara
(B) a un lado.
3.Coloque la placa de la lámpara (A) sobre una
superficie resistente con la cara posterior hacia arriba
y utilice un destornillador para perforar uno de los
orificios semiperforados.
4. Alinee el orificio semiperforado con la ubicación del
conductor de suministro en la superficie de montaje y
mantenga la lámpara hacia arriba en la ubicación
deseada con una mano mientras marca la ubicación
de las dos ranuras con forma de cerradura en cada
extremo de la placa de la lámpara.
2
B
A
Desconecte los conectores.
3
Perfore el ori cio
semiperforado
A
Marque las
4
ubicaciones
A
Lowes.com
20
INSTRUCCIONES DE INSTALACIÓN
5. MONTAJE EN PANEL DE YESO: Si los orificios de
montaje pasan por el panel de yeso sin una viga,
perfore dos orificios guía pequeños con una broca
para taladro de 1/8 pulg (no se incluye) e instale las
anclas de expansión para panel de yeso (BB) en los
orificios con un martillo (no se incluye). Instale los
dos tornillos para madera (AA) en la superficie de
montaje, pero deje aproximadamente 0,95 cm de
espacio entre la cabeza del tornillo y la superficie de
montaje.
MONTAJE EN UNA VIGA DE PARED: Si los orificios
de montaje pasan por las vigas de la pared, perfore
dos orificios guía pequeños con una broca para
taladro de 5/32 pulg (no se incluye) para los tornillos
para madera (AA). Instale los dos tornillos para
madera (AA) en la superficie de montaje, pero deje
aproximadamente 0,95 cm de espacio entre la
cabeza del tornillo y la superficie de montaje.
Aditamentos utilizados
Ancla de expansión
BB
para panel de yeso
Tornillo para
AA
madera
6. Pase los conductores de suministro de la superficie de
montaje a través del orificio semiperforado en la placa
de la lámpara. Guíe las cabezas de los dos tornillos
para madera hacia las ranuras con forma de cerradura
y deslice la placa de la lámpara (A) de manera que las
cabezas de los tornillos para madera descansen sobre
la parte estrecha de la ranura con forma de cerradura.
Asegúrese de que la lámpara esté firme y apriete los
dos tornillos para madera hasta que la lámpara quede
fija a la superficie de montaje.
5
Panel de BB
yeso
Ori cio guía
INSTALACIÓN DE
MONTAJE EN
MONTANTES DE
PANEL DE YESO
PARED
x 2
x 2
6
A
AA
Lowes.com
21
Montante
de pared
A
AA
