Resumen de contenidos para Sol Grande CSOL155/18G

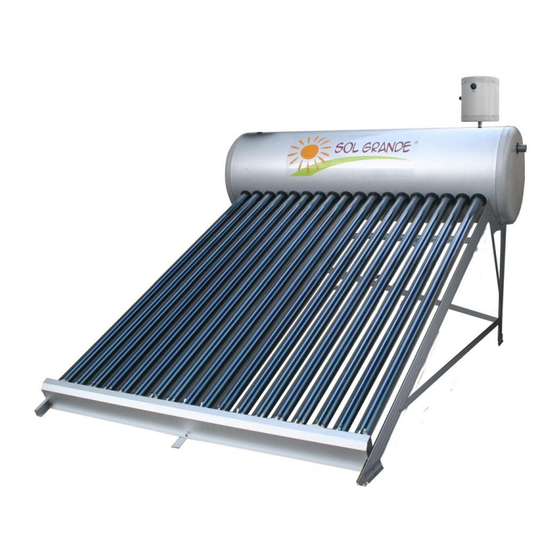

- Página 1 MANUAL DE INSTALACIÓN Calentador solar por gravedad Modelos: CSOL155/18G CSOL205/24G...
-
Página 2: Características
(en mm) de duchazos Modelo (en mm) Largo x Ancho x Alto Díametro Largo Cantidad de tubos Veces por día CSOL155/18G 1700 x 1710 x 1711 ø 58 1800 2.33 CSOL205/24G 2180 x 1710 x 1711 ø 58 1800 3.11... -
Página 3: Conexiones
CONEXIONES CONEXIONES DE UN CALENTADOR SOLAR POR GRAVEDAD Válvula de llenado Válvula Tubería de de alivio Válvula termostática venteo Presión/temperatura Válvula antirretorno ABIERTO CERRADO ABIERTO ABIERTO La diferencia de presión evita que el agua caliente se mezcle con la Válvula fría. -
Página 4: Ensamble
CAL. SOL GRANDE SOPORTE ALUMINIO PARA BASE DE TUBOS BASE DE TUBOS GALVANIZADO TERMOTANQUE GUARDA POLVO CAL. SOL GRANDE SELLO CONTRA POLVO VIDRIO TUBO DE VACIO 1.8M/58MM V2 BAJA PRESIÓN TUBO DE VACÍO ÁNODO DE MAGNESIO CAL. SOL GRANDE ANODO DE MAGNESIO MAGNESIO MANUAL DE INSTALACIÓN... - Página 5 EXPANSIÓN TANQUE DE AUTOLLENADO CAL. SOL GRANDE LARGUERO LARGUERO CENTRAL ALUMINIO CENTRAL SUPERIOR SUPERIOR PIE CENTRAL DE CAL. SOL GRANDE PIE CENTRAL ALUMINIO TANQUE -24 Y PARA TANQUE 24 - 30 T 30 TUBOS- VÁLVULA VÁLVULA REGULADORA TERMOSTATICA BRONCE REGULADORA...
-
Página 6: Ensamble De Calentador Solar
ENSAMBLE DE CALENTADOR SOLAR Paso 1 Una la base para termotanque y el laguero lateral superior. Nota: Todas las uniones se hace a través de tornillo, guasa y tuerca. Paso 2 Agregue a la estructura el larguero lateral inferior. Paso 3 Coloque el pie lateral de termotanque. - Página 7 ENSAMBLE Paso 5 Ensamble los tirantes para cruz a los pies laterales del termotanque. Paso 6 Una el travesaño en la parte superior de la estructura a los largueros laterales superiores. Paso 7 Coloque los ángulos, únalos al travesaño y a los largueros laterales superiores.
- Página 8 ENSAMBLE Paso 8 Paso 8 Agregue la base para tubos. Paso 9 Coloque las canastillas, estas piezas solo van colocadas sin nungun ajuste. MANUAL DE INSTALACIÓN...
- Página 9 ENSAMBLE Paso 10 Ya teniendo la estructura armada, coloque el termotanque y fíjelo a la base para termotanque. Paso 11 Coloque a todos los tubos de vidrio un sello contra polvo en la parte superior y a los tubos de los extrmos coloque los ánodos de magnesio.
-
Página 10: Calentador Solar Por Gravedad
Calentador solar por gravedad 1.- TERMOTANQUE 2.- TUBO DE VACÍO 3.- BASE PARA TUBOS 4.- SOPORTE PARA AJUSTAR AL SUELO 5.- LARGUERO LATERAL SUPERIOR 6.- LARGUERO LATERAL INFERIOR 7.- TIRANTES PARA CRUZ 8.- PIE LATERAL DEL TANQUE 9.- ALGULOS 10.- SOPORTE PARA TANQUE 11.- TRAVESAÑO 12.- BASE PARA TANQUE 13.- GUARDA POLVO... -
Página 11: Instalación
INSTALACIÓN Antes de ensamblar el calentador solar, asegúrese que todos los componentes vienen en el empaque (Vea el ensamble) 2. Ensamble el soporte de acuerdo al diagrama. 3. Este sistema debe de ser instalado en una superficie horizontal. No está diseñado para montarlo en una pared. 4. -
Página 12: Regulaciones De Seguridad
REGULACIONES DE SEGURIDAD Los calentadores deben de instalarse en un lugar donde los niños no puedan tocarlos para prevenir algún peligro por jugar con ellos. Calentar sin agua está estrictamente prohibido. Mantenga el tanque lleno durante tifones, suspenda su uso durante tormentas eléctricas. Mantenga las ventilas de aire siempre abiertas, no las bloquee. -
Página 13: Mantenimiento
MANTENIMIENTO Fallas y soluciones Si las siguientes situaciones se presentan, siga las posibles soluciones, si el problema persiste contacte a su distribuidor o centro de Servicio SOLGRANDE y explique FALLA CAUSA PROBABLE ACCIÓN CORRECTIVA El tanque esta vacío. Cuando el tanque este lleno de agua, entonces se podrá utilizar. La comunicación entre la tubería esta desconectada o bloqueada. - Página 14 CONEXIONES Nota: Las medidas de las piezas del calentador son en centimetro. MANUAL DE INSTALACIÓN...
