Spirax Sarco MST 21 Instrucciones De Instalación Y Mantenimiento

1. Información general de Seguridad
El funcionamiento seguro de estas unidades sólo puede
garantizarse si su instalación y puesta en marcha se realiza
correctamente y el mantenimiento lo realiza una persona
cualificada (ver Sección 11 de la Información de Seguridad
Suplementaria adjunta) según las instrucciones de operación.
También debe cumplirse con las instrucciones generales de
instalación y seguridad de construcción de líneas y plantas,
así como el uso apropiado de herramientas y equipo de
seguridad.
Aislamiento
Considerar si el cerrar las válvulas de aislamiento puede
poner en riesgo otra parte del sistema o a personal. Los
peligros pueden incluir: aislamiento de orificios de venteo,
dispositivos de protección o alarmas. Cerrar las válvulas de
aislamiento de una forma gradual.
Presión
Antes de efectuar cualquier mantenimiento en el eliminador,
considerar que hay o ha pasado por la tubería. Aislar (usando
válvulas de aislamiento independientes) y dejar que la presión
se normalice y dejar enfriar antes de abrir. Esto se puede
conseguir fácilmente
despresurización Spirax Sarco tipo DV.
No asumir que el sistema está despresurizado aunque el
manómetro de presión indique cero.
Temperatura
Dejar que se normalice la temperatura después de aislar para
evitar quemaduras y considerar si se requiere usar algún tipo
de protección (por ejemplo gafas protectoras).
Eliminación
Este producto es totalmente reciclable. No es perjudicial con
el medio ambiente si se elimina con las precauciones adecuadas.
Purgador termostático para vapor
en Acero inoxidable
Instrucciones de Instalación y Mantenimiento
montando una válvula
MST 21
2. Information general del producto
2.1 Descripción general

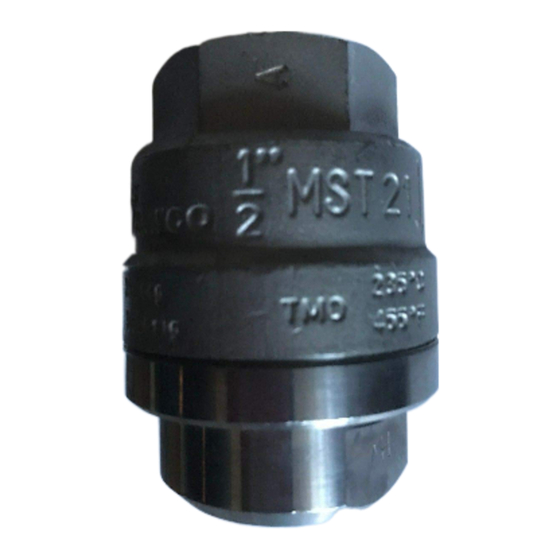

El MST 21 es un purgador termostático de presión equilibrada
diseñado para pequeñas cargas de condensado, normalmente
usado en traceado de instrumentos. Construido totalmente de
acero inoxidable y de fácil mantenimiento. Se disponen de los
siguientes modelos:
Unidad estándar MST21,
OpcionalMST21H de alta capacidad para aplicaciones especiales.
Nota: Para más información ver la siguiente Hoja Técnica: TI-P125-08.
Tipos de cápsula
Estándar con cápsula 'E' que descarga a 10°C (18°F) por debajo
de la temperatura de saturación.
Opciones se puede suministrar con cápsula 'F' que trabaja a
22°C (39,6°F) por debajo de la temperatura del vapor, o con
cápsula 'G' que trabaja a 4°C (7,2°F) aproximadamente por debajo
de la temperatura del vapor.
2.2 Tamaños y conexiones
MST21 ¼", 3 / " y ½"
de
8
MST21H ½", ¾" y 1"
2.3 Condiciones límite (ISO 6652)
Condiciones de diseño del cuerpo
PMO - Presión máxima de trabajo
TMO - Temperatura máxima de trabajo
PMA - Presión máxima admisible
TMA - Temperatura máxima admisible
Prueba hidráulica:
2.4 Rango de operación
400
300
242
200
100
0
0
El purgador no puede trabajar en esta zona.
El purgador no debería usarse en esta zona.
* PMO - Presión máxima de trabajo recomendada
21 bar r (304,5 psi r).
Con capacidad estándar para traceados.
Roscadas BSP o NPT.
Roscadas BSP o NPT.
PN25
21 bar r (304,5 psi r)
242°C
25 bar r (362,5 psi r)
400°C
38 bar r (551,0 psi r)
Curva de
saturación
del vapor
5
10 15
IM-P125-07
ST Issue 5
(468°F)
(752°F)
20 21* 25
Presión bar r
