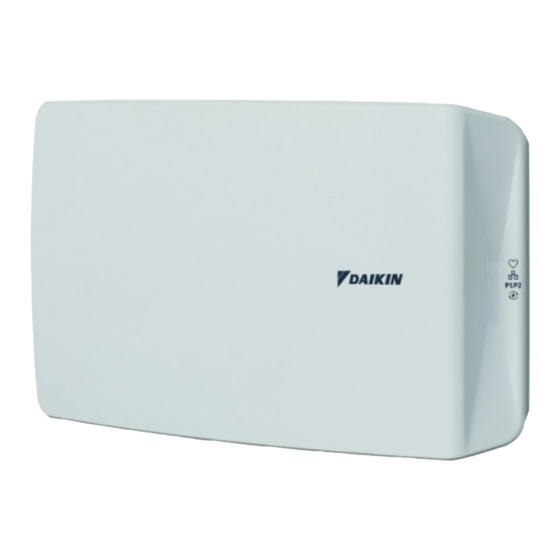

Daikin Altherma BRP069A61 Manual De Instalación
Adaptador lan
Ocultar thumbs
Ver también para Altherma BRP069A61:
- Guía de referencia del instalador (52 páginas) ,
- Manual de instalación (12 páginas) ,
- Guía de referencia del instalador (16 páginas)
Manuales relacionados para Daikin Altherma BRP069A61
Resumen de contenidos para Daikin Altherma BRP069A61
- Página 1 Manual de instalación Adaptador LAN Daikin Altherma Manual de instalación BRP069A61 Español Adaptador LAN Daikin Altherma BRP069A62...
-
Página 2: Tabla De Contenido
Ranura para tarjeta microSD information/ Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página Web regional de Daikin o a través de su distribuidor. La documentación original está escrita en inglés. Los demás idiomas son traducciones. -
Página 3: Acerca De La Caja
Deje espacio suficiente para conectar el cable Ethernet sin sobrepasar su radio de curvatura mínimo (normalmente 90 mm) Deje espacio suficiente para abrir la carcasa con un destornillador de punta plana (normalmente 160 mm) BRP069A61+BRP069A62 Manual de instalación Adaptador LAN Daikin Altherma 4P463935-1B – 2017.04... -
Página 4: Descripción De Las Conexiones Eléctricas
Los cables DEBEN estar enfundados. Longitud de pelado recomendada: 6 mm. Todos los cables a X1A DEBEN ser H05VV. Longitud de pelado recomendada: 7 mm. Para obtener más información, consulte "4.2.4 Salidas digitales" en la página 4. Manual de instalación BRP069A61+BRP069A62 Adaptador LAN Daikin Altherma 4P463935-1B – 2017.04... -
Página 5: Instalación
3 Monte la carcasa trasera en la pared con los tornillos y tacos de inferior, fijarlos entre la bolsa de accesorios. carcasa pared introducirlos a través de los orificios de la parte posterior (c). BRP069A61+BRP069A62 Manual de instalación Adaptador LAN Daikin Altherma 4P463935-1B – 2017.04... -
Página 6: Montaje De La Pcb En La Carcasa Trasera
LAN, asegúrese de aliviar la tensión tendiendo el cable a lo largo de la ruta de cable indicada. 2 Conecte el medidor eléctrico a los terminales del adaptador LAN X2A/1+2. Manual de instalación BRP069A61+BRP069A62 Adaptador LAN Daikin Altherma 4P463935-1B – 2017.04... -
Página 7: Conexión De Las Salidas Digitales
3 Para que el sistema funcione en el modo de funcionamiento "ENCENDIDO recomendado" (aplicación de red inteligente), conecte la salida digital a la entrada digital X1A/1+2 del adaptador LAN. BRP069A61+BRP069A62 Manual de instalación Adaptador LAN Daikin Altherma 4P463935-1B – 2017.04... - Página 8 4P463935-1 B 00000001 4P463935-1B 2017.04...
