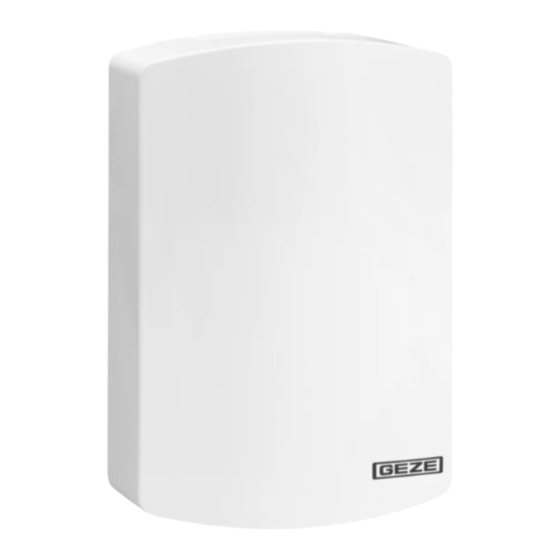

- Página 1 ES Instrucciones de montaje Unidad de control para huecos de escaleras 155437-03...
-
Página 2: Tabla De Contenido
Unidad de control para huecos de escaleras THZ Índice Símbolos y medios de representación .........................3 Responsabilidad del producto ............................3 Abreviaciones ..................................3 Indicaciones de seguridad ...........................3 General ..........................................3 Funcionamiento en caso de incendio ...............................5 Utilización según prescripción ..................................5 Funciones y características ..........................5 Vista general de la unidad de control de alimentación de emergencia ..................5... -
Página 3: Símbolos Y Medios De Representación
GEZE. El fabricante o distribuidor de la unidad de control no es responsable de los daños ocasionados por la manipulación de la unidad de control sin la debida autorización por su parte. -
Página 4: Instalación Eléctrica
Una medida es por ejemplo el empleo de un conmutador con preajuste de apagado (p. ej. interruptor del ventilador GEZE LTA-LSA N° de mat. 118476). Para proteger a los niños o a las personas con discernimiento limi- tado se debe emplear un interruptor de llave con preajuste de desconexión (p.ej. GEZE nº de mat. 117996 para SCT, 090176 para cilindros). -
Página 5: Funcionamiento En Caso De Incendio
La unidad de control de alimentación de emergencia THZ está en conformidad con las reglas reconocidas de la técnica y los reglamentos vigentes en materia de seguridad. El equipo se ha previsto exclusivamente para su utilización en recintos secos. -
Página 6: Características
Funcionamiento Unidad de control para huecos de escaleras THZ Características à Control de automatismos electromotóricos 24 V DC para la extracción de humos y calor en caso de incendio à Control de una ventilación natural controlada à Procesamiento de señales de activación de detectores de incendios y sistemas de alarma de incendios à... -
Página 7: Modo De Alarma
Unidad de control para huecos de escaleras THZ Funcionamiento Sistema automático de pasos El técnico de servicio puede configurar un sistema automático de pasos para el grupo de ventilación. En este caso se accionan los automatismos mediante un interruptor del ventilador sólo durante el tiempo programado. - Página 8 Funcionamiento Unidad de control para huecos de escaleras THZ Restaurar un pulsador RWA Sistema Geprüft comprobado nach para: VdS 2592 Abrir el pulsador RWA con la llave. Desbloquear el botón negro (2) con la corredera (1). Presione el botón CERRADO verde (3).
-
Página 9: Corte De Corriente Y Avería
Unidad de control para huecos de escaleras THZ Montaje Corte de corriente y avería Los cortes de corriente y las averías se muestran en el LED de averías en el pulsador RWA y en los LEDs de la uni- dad de control de alimentación de emergencia. - Página 10 Montaje Unidad de control para huecos de escaleras THZ Si la guía del cable procede directamente de la pared: Rompa el orificio de la intro- ducción del cable (3). Tenga cuidado de que la superficie sobre 91.5 la que se fije la placa sea lisa y que la placa (4) se apoye de manera firme y uniforme sobre la superficie.
- Página 11 Unidad de control para huecos de escaleras THZ Montaje Colocación de la tapa de la carcasa Cuelgue la tapa de la carcasa (1) en la parte superior, sosteniéndola por las pes- tañas (8) de la placa atornillada (4). Presione la tapa de la carcasa ejerciendo fuerza sobre las pestañas inferiores (9)
-
Página 12: Conexión De La Unidad Thz
Conexión de la unidad THZ Unidad de control para huecos de escaleras THZ Conexión de la unidad THZ Conexión de los acumuladores ¡CUIDADO! T H Z Si los acumuladores se conectan de forma – incorrecta, se pueden provocar daños. Al conectar los acumuladores, observe la polarización correcta. -
Página 13: Conectar Los Componentes Externos
Unidad de control para huecos de escaleras THZ Conexión de la unidad THZ Conectar los componentes externos 5.3.1 Vista general de conexión Motor 41 42 22 1 18 17 16 15 14 13 37 36 35 33 32 1 Detector de... -
Página 14: Conectar El Pulsador Rwa
Conexión de la unidad THZ Unidad de control para huecos de escaleras THZ 5.3.2 Conectar el pulsador RWA Dejar resistencias máx. 8 pulsadores RWA max. 8 RWA-Taster Último pulsador RWA FT4 Letzter RWA-Taster FT4 finales en los Endwiderstände en línea... -
Página 15: Conectar El Detector De Humos
Unidad de control para huecos de escaleras THZ Conexión de la unidad THZ 5.3.3 Conectar el detector de humos 1. Detector de humos Último detector de humos 1. Rauchmelder Letzter Rauchmelder RM 1003 máx. 10 detectores de humos en línea max. -
Página 16: Conexión De Los Automatismos
Conexión de la unidad THZ Unidad de control para huecos de escaleras THZ 5.3.5 Conexión de los automatismos Automatismos 24 V DC, máx. 3,4 A Conexión de accionamiento estándar o IQ windowdrives sin distinción Conexión de IQ windowdrives con entre el funcionamiento de RWA y de ventilación distinción entre el funcionamiento... -
Página 17: Conectar El Interruptor Del Ventilador
Unidad de control para huecos de escaleras THZ Conexión de la unidad THZ 5.3.6 Conectar el interruptor del ventilador à Al conectar un interruptor del ventilador sin indicador LED, los bornes 35, 36 y 37 no estarán asignados. Pulsador de ventilación LTA-24-AZ Lüftungstaster LTA-24-AZ... - Página 18 Conexión de la unidad THZ Unidad de control para huecos de escaleras THZ 5.3.8 Conectar los contactos de emisión. 24 V 24 V 24 V externo externo externo extern extern extern Resistencia de contacto del relé Kontakt- 60 61 62...
-
Página 19: Puesta En Servicio
Unidad de control para huecos de escaleras THZ Puesta en servicio Puesta en servicio Antes de autorizar la puesta en marcha de la unidad de control: Asegúrese de que todos los componentes externos están conectados y montados completamente. Tenga en cuenta las modificaciones resultantes durante la instalación. -
Página 20: Significado De La Señal De Los Leds De Servicio
Puesta en servicio Unidad de control para huecos de escaleras THZ 6.1.3 Significado de la señal de los LEDs de servicio Símbolo ○ ● 1 impulso intermitente + 1 s pausa 2 impulsos intermitentes + 1 s pausa 3 impulsos intermitentes + 1 s pausa * * * El LED parpadea rápido (10 veces por segundo) - Página 21 Unidad de control para huecos de escaleras THZ Puesta en servicio Nº Parámetros Valor ● ● ● ○ Ajustar la supervisión del acumulador Control de acumulador desactivado, no hay ningún indica- dor en caso de fallo del acumulador (servicio sin acumula- dor) supervisión del acumulador desactivada, sólo indica-...
-
Página 22: Tabla De Valores Led
01-04-00 para V1.4 * * * Conexiones NC y NO intercambiadas Solamente se puede configurar para la variante THZ Comfort ***) El período de funcionamiento del motor para cierre tras CERRADO/Reset o Lluvia/viento siempre es de 720 s, volver a pulsar CERRADO/Reset inicia de nuevo la cuenta del período. -
Página 23: Avisos De Error
Unidad de control para huecos de escaleras THZ Ayuda en caso de problemas 6.2.2 Avisos de error Actualmente los avisos de error pendientes se muestran cíclicamente (10 s). El LED 5 ( ) parpadea rápido (10 veces por segundo), los LED del 1 al 4 muestran el número del fallo conforme a la tabla de averías. -
Página 24: Mantenimiento
Mantenimiento Unidad de control para huecos de escaleras THZ Mantenimiento El equipo deberá comprobarse y someterse a un mantenimiento con regularidad: à Comprobación mensual del mantenimiento à Mantenimiento anual Efectuar el mantenimiento y documentarlo conforme al libro de inspecciones "Ventanas accionadas por motor en sistemas RWA y NRWGs". -
Página 25: Almacenamiento
Unidad de control para huecos de escaleras THZ Almacenamiento Almacenamiento Unidad de control de alimentación de emergencia RWA Almacenar la unidad de control de alimentación de emergencia RWA en un lugar protegido. Si el equipo ya estuvo en servicio: Desconectar la unidad de control de la alimentación de emergencia RWA de la red y del acumulador. -
Página 26: Datos Técnicos
Datos técnicos Unidad de control para huecos de escaleras THZ Datos técnicos Datos eléctricos y valores de conexión Tensión de servicio (primaria) 230 V CA Frecuencia 50…60 Hz Potencia 100 W Fusible previo 6,3 A Tensión de salida para automatismos 24 V DC ±5 %;... - Página 27 Unidad de control para huecos de escaleras THZ Datos técnicos...
