Resumen de contenidos para ATH GENIUS Serie
- Página 1 Leer las instrucciones antes de instalar y poner en marcha el equipo.
-

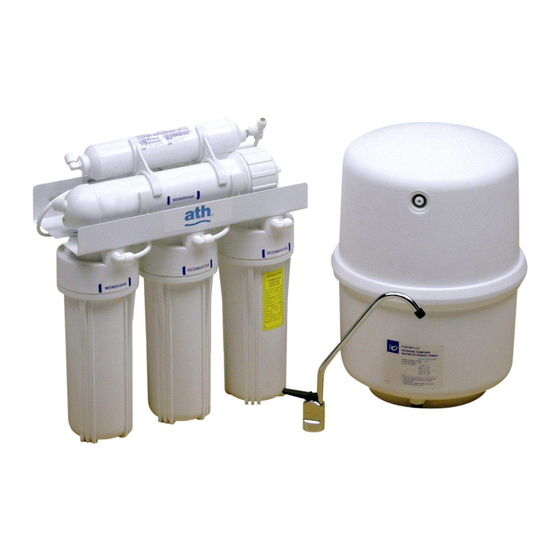

Página 3: Sistema De Osmosis Inversa Modelo Genius-4/75Flm
Distribuidor. -
Página 4: Especificaciones
Antes de iniciar la instalación: • Elija el lugar adecuado para la ubicación del equipo que sea de fácil acceso, sobre superficie plana y a cubierto de la acción directa de la luz solar, lluvia, humedad, temperaturas inferiores a 10°C y superiores a 30 °C y que permita un mantenimiento fácil. -
Página 5: Instalación
INSTALACIÓN • IMPORTANTE: El agua de alimentación deberá corresponder a las especificaciones indicadas. La no conformidad a dichas indicaciones puede limitar la duración de la membrana y la calidad del agua producida. En la mayoría de los casos será aconsejable la instalación de un filtro de impurezas previo de 20-50 micras y un descalcificador si es necesario. -
Página 6: Conexión Del Desagüe
• Por la parte inferior montar las piezas restantes en el orden de la figura, (arandela de sujeción, arandela y tuerca). Apretar la tuerca firmemente para asegurar la correcta fijación de todo el conjunto en la encimera. • Roscar el racor de conexión del tubo de agua tratada con la precaución de asegurar la estanqueidad en la conexión roscada. -
Página 7: Desinfección Del Equipo
• DESINFECCIÓN EQUIPO Instalado el equipo es aconsejable realizar una desinfección del mismo. Esta operación debe realizarse así mismo después de cada operación de mantenimiento o UNA VEZ CADA 12 MESES. Es muy importante tener las manos bien limpias. 1. Asegure que el equipo está libre de presión (válvula de alimentación cerrada, grifo dispensador abierto, acumulador vacío y válvula del acumulador cerrada). -
Página 8: Prueba De Presión
14. Abrir de nuevo los distintos contenedores del equipo, vaciarlos de agua y colocar en su interior los filtros y la membrana teniendo la precaución de montar ésta última en su posición correcta según se muestra en la imagen. 15. El orden de los cartuchos es: Cartucho polipropileno Melt-blown 5 MEMBRANA + CONTENEDOR Cartucho... -
Página 9: Funcionamiento
FUNCIONAMIENTO • El sistema de osmosis inversa GENIUS ha sido diseñado para un funcionamiento simple y automático. El sistema producirá agua cuando el acumulador este vacío y parará automáticamente cuando éste se haya llenado. Iniciando de nuevo la producción al consumir parte del agua acumulada. - Página 10 5. Comprobar que la junta tórica del vaso está en perfecto estado y colocada correctamente. 6. Montar de nuevo los vasos en las carcasas, asegurando su apriete con la llave para garantizar la estanqueidad y evitar fugas. 7. Abrir la válvula de alimentación al equipo y cerrar el grifo dispensador.
- Página 11 • MEMBRANA (nº16) : La vida de la membrana esta condicionada por las características del agua tratada (pH, dureza, hierro, cloro, etc.). Es necesario cambiar la membrana cuando se observe un empeoramiento de la calidad del agua obtenida. Al cambiar la membrana es necesario también remplazar los cartuchos filtrantes.
-
Página 12: Lavado De La Membrana
FLUSHING • El equipo GENIUS instalado, incorpora un sistema de lavado manual de la membrana. Al instalar el equipo, comprobar que la válvula del sistema de lavado está en posición cerrada según se muestra en la figura. SERVICIO Importante De estar la válvula en posición abierta provocaría una producción de agua tratada deficiente o nula y un desagüe continuo de agua a través del sistema de lavado. - Página 13 • PEQUEÑAS AVERIAS PROBLEMA CAUSA SOLUCIÓN Limpiarla o sustituirla. La junta tórica del vaso no FUGAS esta bien colocada, está sucia o pellizcada. Racor roto o falta Teflón. Verificar montaje o remplazarlo. Tubo cortado, pellizcado o Montar correctamente o sustituir. mal montado.
-
Página 14: Esquema Instalación
ESQUEMA INSTALACIÓN • 1. Válvula escuadra agua fría 8. Válvula cierre acumulador 2. Válvula alimentación osmosis 9. Acumulador agua osmotizada 10. Tubo DESAGÜE inversa 3. Tubo ENTRADA 11. Collarín desagüe 4. Tubo SALIDA AGUA O.I. 12. Desagüe fregadero 5. Grifo dispensador agua 13. - Página 15 DESPIECE • Nº Código Descripción Nº Código Descripción 304141 Válv.bola alimentación ¼” 304176 Te ¼” 304140 Nipple ½” M-H 304142 Collarín desagüe CI480822W Codo ¼” 304157 Soporte doble cart.carbón 304126 Carcasa filtro Genius 304177 Te ¼”x¼”x¼” 304172 Machón ¼”x¼” PPSV500822W Válv.
-
Página 16: Garantia
GARANTIA ath garantiza sus equipos por el periodo de DOS AÑOS contra cualquier defecto de fabricación de acuerdo a lo establecido por la Ley 23/2003, de 10 de julio, de Garantías en la Venta de Bienes de Consumo. La garantía comprende la reparación o sustitución de las piezas defectuosas por personal autorizado por el Distribuidor o el Servicio Asistencia Técnica Oficial, en el lugar de la instalación o en los talleres del...
