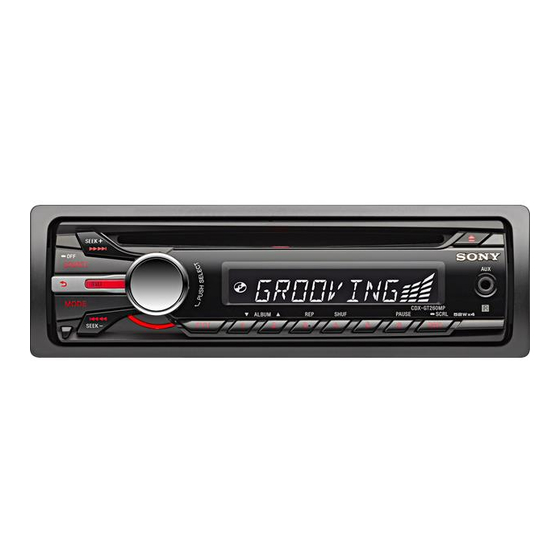

Sony CDX-GT264MP Instrucciones De Uso

428450ES12
FM/MW/LW
Compact Disc Player
Instalación/Conexiones
©2012 Sony Corporation Printed in Spain
CDX-GT264MP/CDX-GT260MP
  
  
× 2

Equipos utilizados en las ilustraciones (no suministrados)
Altavoz delantero Subwoofer
Amplificador de potencia
Altavoz posterior
REAR / SUB
*
2 AUDIO OUT*

* 1 desde la antena eléctrica
del coche
Fusible (10 A)
Corriente máxima de alimentación 0,3 A
AMP REM Con rayas azul / blanco
Para más detalles consulte "Esquema de conexión de la alimentación"
que encontrará al dorso.
A
REAR / SUB
AUDIO OUT
B
REAR / SUB
AUDIO OUT
3
REMOTE
IN* 4

desde el conector de alimentación del coche
4 Amarillo alimentación permanente 7 Rojo
5 Azul control de la antena eléctrica 8 Negro
Las posiciones 1, 2, 3 y 6 no tienen contactos
Precauciones Lista de componentes
• Este aparato está diseñado para funcionar solamente • Los números de la lista se corresponden con los de las
con corriente continua de 12 Vcc, con masa negativa. instrucciones.
• No sujete los cables con tornillos, ni los interfiera en • El aparato se entrega previamente acoplado al soporte
 y al marco de protección . Antes de instalar el
partes móviles (p.ej., carriles de la base).
aparato, utilice las llaves  para separarlo del soporte
• Antes de hacer conexiones, cierre el contacto del coche
. Para más detalles, consulte "Sacar el marco de
a fin de evitar cortocircuitos.
• Conecte el cable de alimentación suministrado  al
protección y el soporte ()" al dorso de esta hoja.
aparato y a los altavoces, antes de empalmarlo al
• Conserve las llaves extractoras  para futuros
conector de alimentación auxiliar.
usos, ya que también le serán necesarias si ha de
• Reúna todos los cables de masa (tierra) en un
sacar el aparato del coche.
punto de masa común.
• Para su seguridad, cerciórese de recubrir con cinta Advertencia
Manipule con cuidado el soporte , para evitar
aislante cualquier cable suelto no conectado.
lastimarse los dedos.
Notas sobre el cable de alimentación (amarillo)
• Cuando este aparato se conecta en combinación con
otros componentes estereofónicos, el valor nominal de
los circuitos del automóvil al que están conectados,
debe ser mayor que la suma de los fusibles de cada
equipo.
• Si no hay ningún circuito del automóvil que tenga la
potencia nominal suficiente, conecte el aparato
directamente a la batería.
Nota
Antes de proceder a la instalación, asegúrese de que los enganches de
cierre a ambos lados del soporte , estén doblados unos 2 mm hacia
dentro. Si los enganches están en paralelo o doblados hacia fuera, el
aparato quedará mal sujeto y puede desprenderse del soporte.
Ejemplo de conexión
Notas (-A)
•
Asegúrese de conectar el cable de masa (tierra) antes de conectar el
amplificador.
•
La alarma solamente sonará si se está utilizando el amplificador
incorporado en el aparato.
desde el conector de altavoces del coche
1 + Altavoz posterior derecho
alimentación conmutada Violeta
2 – Altavoz posterior derecho
3 + Altavoz delantero derecho
masa (tierra) Gris
4 – Altavoz delantero derecho
Las posiciones de polaridad negativa 2, 4, 6 y 8 tienen cables a rayas
Esquema de conexión

A la ENTRADA PARA MANDO A DISTANCIA AMP
de un amplificador opcional de potencia
Esta conexión es solamente para amplificadores. La conexión de
cualquier otro sistema puede dañar el aparato.
Advertencia
Si tiene una antena eléctrica sin caja de relés, la conexión
de este aparato con el cable de alimentación 
suministrado, puede dañar la antena.
Notas sobre los cables de alimentación y suministro
•
El cable de control de la antena eléctrica motorizada (azul) suministra
+12 Vcc al encender el sintonizador, o cuando se activan las funciones
AF (Frecuencia alternativa) o TA (Anuncio de tráfico).
•
Si su automóvil tiene una antena eléctrica FM/MW/LW incorporada
en la luneta trasera o en un cristal lateral, empalme el cable de control
de la antena eléctrica (azul) o el cable de entrada de alimentación
accesoria (rojo), al terminal de alimentación del potenciador de
antena eléctrica existente. Para más detalles, consulte a su proveedor.
•
Con este aparato no se puede utilizar una antena eléctrica sin caja de
relés.
 Conexión para la conservación de la memoria
Cuando está conectado el cable amarillo de entrada de alimentación,
Enganche ésta se suministrará permanentemente al circuito de la memoria,
incluso cuando se cierra el interruptor del contacto del coche.
Notas sobre la conexión de los altavoces
•
Antes de conectar los altavoces, apague el aparato.
•
Utilice altavoces con una impedancia de 4 a 8 Ohmios y con una
capacidad de potencia adecuada, para evitar su deterioro.
•
No conecte los terminales del sistema de altavoces al chasis del coche,
ni los terminales de los altavoces de la derecha a los de la izquierda.
•
No conecte el cable de masa de este aparato al borne negativo (–) del
terminal del altavoz.
•
No intente conectar los altavoces en paralelo.
•
Conecte únicamente altavoces pasivos. La conexión de altavoces
activos (con amplificadores incorporados) a los terminales de altavoz,
puede dañar el aparato.
•
Para evitar un mal funcionamiento, no utilice los cables de los
altavoces incorporados instalados en su coche, si el aparato comparte
un conector negativo (–) común para los altavoces de la derecha y los
de la izquierda.
•
No conecte entre sí los cables de altavoces del aparato.
Nota sobre la conexión
Si el altavoz y el amplificador no están correctamente conectados,
aparece "FAILURE" (Avería) en la pantalla. En ese caso, verifique la
conexión entre el altavoz y el amplificador y corríjala.
*
1 Nota para conectar la antena eléctrica
Si la antena eléctrica de su coche es del tipo ISO
(International Organisation for Standardisation
- Organización internacional para la
estandarización), utilice el adaptador  que se
suministra para conectarla. En primer lugar
conecte la antena eléctrica del coche al adaptador
suministrado y, a continuación, a la toma de
antena eléctrica del aparato principal.
*
2 Cable con conector RCA (no suministrado).
*
AUDIO OUT (Salida de audio) puede ser conectada
3
a SUB (Subwoofer) o a REAR (Posterior). Para más
detalles, consulte las "Instrucciones de uso"
suministradas.
*
Puede ser necesario un adaptador distinto.
4
5 + Altavoz delantero izquierdo
Blanco
6 – Altavoz delantero izquierdo
7 + Altavoz posterior izquierdo
Verde
8 – Altavoz posterior izquierdo
