Instalación – Lista de piezas
ALUMINIO Y ACERO INOXIDABLE
Bombas de diafragma accionadas
por aire Husky
Bomba AODD de 1,5 pulgadas para aplicaciones de transferencia de fluidos.
Únicamente para uso profesional.
Consulte Modelos en la página 3 para ver una lista de bombas y descripciones.
Presión máxima de trabajo del fluido 0,8 MPa (8 bar, 120 psi)
Presión máxima de entrada del aire 0,8 MPa (8 bar, 120 psi)
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este
manual. Guarde estas instrucciones.
1590

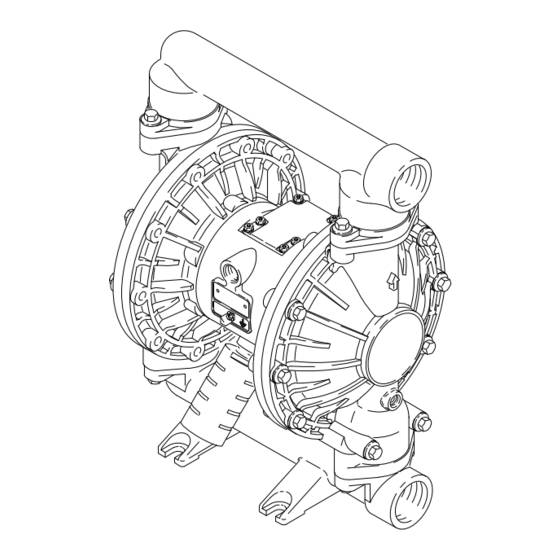

Modelo No. DB3777 representado
3A3513ZAM
ES
03263B
II 2 GD c IIC T4
Publicidad
Tabla de contenido
Manuales relacionados para Graco Husky 1590
Resumen de contenidos para Graco Husky 1590
- Página 1 Instalación – Lista de piezas ALUMINIO Y ACERO INOXIDABLE Bombas de diafragma accionadas por aire Husky 1590 3A3513ZAM Bomba AODD de 1,5 pulgadas para aplicaciones de transferencia de fluidos. Únicamente para uso profesional. Consulte Modelos en la página 3 para ver una lista de bombas y descripciones. Presión máxima de trabajo del fluido 0,8 MPa (8 bar, 120 psi) Presión máxima de entrada del aire 0,8 MPa (8 bar, 120 psi) Instrucciones importantes de seguridad...
-
Página 2: Tabla De Contenido
......18 de Graco ......38 Reparación del diafragma . -
Página 3: Modelos
Modelos Modelo N.º Descripción *DB3______ Bombas de aluminio *DC3______ Bombas de aluminio, remotas *DB4______ Bombas de acero inoxidable *DC4______ Bombas de acero inoxidable, remotas *DBC______ Bombas BSPT de aluminio *DCC______ Bombas BSPT de aluminio, remotas *DBD______ Bombas BSPT de acero inoxidable *DBP______ Bombas de acero inoxidable con conexiones roscadas del colector (salida vertical) *DBR______... -
Página 4: Símbolos
Utilice el equipo únicamente para el fin para el que ha sido destinado. Si tiene alguna duda sobre su uso, póngase en contacto con su distribuidor. • No altere ni modifique este equipo. Utilice solo piezas y accesorios originales Graco. • Revise el equipo a diario. Repare o sustituya inmediatamente las piezas desgastadas o dañadas. -
Página 5: Peligro De Fluídos Tóxicos
ADVERTENCIA PELIGRO DE FLUÍDOS TÓXICOS Los fluidos peligrosos o las emanaciones tóxicas pueden provocar accidentes graves o incluso la muerte si entran en contacto con los ojos o la piel, se ingieren o se inhalan. • Tenga presentes los riesgos específicos del fluido que esté utilizando. •... -
Página 6: Instalación
Póngase en contacto con el distribuidor a. Bajar la posición instalada de la bomba en de Graco para obtener ayuda en la planificación de relación con el nivel de líquido en el suministro. un sistema adecuado para sus necesidades. -
Página 7: Tubería De Aire
Instalación • Bomba: Conecte un cable a tierra y sujételo como 2. Para todos los montajes, verifique que se atornille la bomba directamente en la superficie de montaje. se muestra en F . 1. Afloje el tornillo de conexión a tierra (W). Inserte un extremo de un cable de 3. -
Página 8: Instalación De Las Tuberías De Aire Piloto A Distancia
La válvula de drenaje reduce (ref. pieza 195264) o Cycleflo II (ref. pieza 195265) el peligro de que se produzcan lesiones graves, tales de Graco. como salpicaduras en los ojos o en la piel, o la contaminación por fluidos peligrosos cuando se alivia NOTA: La presión de aire en los conectores debe ser,... - Página 9 TÍPICA INSTALACIÓN MONTADA EN EL SUELO LEYENDA Manguera de suministro de aire Válvula de aire principal del tipo de purga (necesaria para la bomba) Regulador de aire Tubería de aire de desconexión rápida Válvula de aire principal (para los accesorios) Filtro de la tubería de aire Manguera de aspiración de fluido Suministro de fluido...
-
Página 10: Cambio De La Orientación De Las Lumbreras De Entrada Y Salida Del Fluido
Instalación Cambio de la orientación de las lumbreras Válvula de descompresión del fluido de entrada y salida del fluido PRECAUCIÓN NOTA: Retire e invierta los colectores centrales para cambiar la orientación del puerto de entrada o salida. Siga Ciertos sistemas pueden requerir la instalación de una el Instrucciones del par de apriete, en la página 31. -
Página 11: Ventilación Del Escape De Aire
Instalación Ventilación del escape de aire La salida de escape de aire es de 3/4 NPT(f). No restrinja el puerto de escape de aire. Un cierre excesivo de éste puede provocar un funcionamiento irregular de la bomba. ADVERTENCIA Si el silenciador (P) está instalado directamente en la PELIGRO DE INCENDIO Y EXPLOSIÓN lumbrera de escape de aire, aplique cinta de roscas Asegúrese de que se consultan y se cumplen... -
Página 12: Funcionamiento
Funcionamiento Procedimiento de descompresión NOTA: Si la presión de entrada del fluido a la bomba es superior al 25 % de la presión de trabajo de salida, las válvulas de retención de bola no se cerrarán con la ADVERTENCIA suficiente rapidez, provocando un funcionamiento ineficaz de la bomba. -
Página 13: Mantenimiento
Mantenimiento Lubricación Limpieza y almacenamiento La válvula de aire ha sido diseñada para funcionar sin ADVERTENCIA lubricante, aunque se puede lubricar si se desea: cada 500 horas de funcionamiento (o una vez al mes), extraiga Para reducir el riesgo de que se produzcan la manguera de la entrada de aire a la bomba y añada lesiones graves, cuando se le indique que libere dos gotas de aceite para máquinas en la entrada de aire. -
Página 14: Resolución De Problemas
Resolución de problemas • Descomprima antes de revisar o realizar el ADVERTENCIA mantenimiento del equipo. Para reducir el riesgo de que se produzcan • Compruebe todos los problemas y causas posibles lesiones graves, cuando se le indique que libere la presión, siga siempre el Procedimiento de antes de desarmar la bomba. - Página 15 Resolución de problemas PROBLEMA CAUSA SOLUCIÓN Presencia de fluido en el escape de Diafragma roto. Sustituya. Consulte las aire. páginas 19-21. Perno del eje del diafragma Apriételo o cámbielo. Consulte flojo (107). las páginas 19-21. Junta tórica (108) dañada. Sustituya. Consulte las páginas 19-21.
-
Página 16: Mantenimiento
Mantenimiento Reparación de la válvula de aire Herramientas necesarias • Llave dinamométrica • Destornillador Torx (T20) o llave de tubo de 7 mm (9/32 in) • Pinzas con puntas de aguja • Extractor de juntas tóricas • Grasa de litio NOTA: Dispone de kits de reparación de la válvula neumática 236273 (modelos con carcasa central de aluminio) y 255061 (modelos con carcasa central de acero... - Página 17 Mantenimiento Armado Inserte primero el extremo estrecho. 1. Si se han desmontado los cojinetes (12, 15), monte Engrase. unos nuevos como se explica en la página 22. Instale con los bordes orientados Vuelva a armar la sección de fluido. hacia el extremo estrecho del pistón (11).
-
Página 18: Reparación De La Válvula De Retención De Bola
Mantenimiento Reparación de la Válvula de retención de bola Aplique sellador de roscas de resistencia media (azul) en las roscas. Apriete a un par de 14-17 Nm (120-150 pulg.-lb). Herramientas necesarias Ver Instrucciones del par de apriete, página 31. • Llave dinamométrica La flecha (A) debe apuntar hacia el colector de salida (103). -
Página 19: Reparación Del Diafragma
Mantenimiento Reparación del diafragma ADVERTENCIA Herramientas necesarias • Llave dinamométrica Para reducir el riesgo de que se produzcan lesiones graves, cuando se le indique que libere • Llave de tubo de 13 mm la presión, siga siempre el Procedimiento de descompresión en la página. - Página 20 Mantenimiento 4. Afloje sin extraer los pernos del eje del diafragma a. Instale la junta tórica (108*) en el perno del eje (107) con una llave de tubo de 15 mm (1 pulg. en (107). modelos de acero inoxidable). NOTA: Este paso no se aplica para bombas con diafragmas b.
- Página 21 Mantenimiento 402* 403* 401* 03274A 03275A Vista en corte, con los diafragmas montados Vista en corte, sin los diafragmas 401* 403* 108* Labios orientados hacia la parte exterior de la carcasa (1). Cara redondeada orientada hacia el diafragma (401). El lado de aire debe estar orientado hacia el alojamiento central (1). Engrase.
-
Página 22: Extracción Del Cojinete Y De La Junta De Aire
Mantenimiento Extracción del cojinete y de la junta de aire Consulte F . 12. Herramientas necesarias Armado • Llave dinamométrica 1. Si se han retirado, instale las empaquetaduras de copa en U del eje (402*) de forma que los labios •... - Página 23 Mantenimiento Inserte primero el extremo cónico de los cojinetes. Golpee los cojinetes hasta que queden encajados y nivelados con la superficie del alojamiento central (1). Aplique fijador de roscas de resistencia media (azul) o equivalente. Apriete a un par de 15-17 Nm (130-150 pulg.-lb).
-
Página 24: Lista De Bombas
Lista de bombas Bombas de aluminio y de acero inoxidable Husky 1590, Series A El No. de modelo aparece marcado en la placa de características de la bomba. Para determinar el número de Modelo en la siguiente matriz, seleccione los seis dígitos que describen su bomba, de izquierda a derecha. El primer dígito siempre es D, designando las bombas de diafragma Husky. - Página 25 Kit de conversión de motores neumáticos * Bomba de aluminio 24G411 a acero inoxidable 246451 Esta bomba es igual que el modelo DBC311 excepto por la placa de características y piezas enumeradas en el Utilice el kit 246451 y consulte el manual 309643 (incluido gráfico de abajo.
-
Página 26: Lista De Kits De Reparación
N.° de pieza 289225: Kit de reparación de diafragmas de PTFE/EPDM prefabricados, Husky 1590 HD con nuevas placas de diafragma del lado del aire. N.° de pieza 24F398: Kit de reparación de diafragmas de PTFE/Santoprene Backer Husky 1590 para bombas de metal. 3A3513ZAM... -
Página 27: Esquema De Las Piezas
Esquema de las piezas 301* 402* 201* 202* Modelo de aluminio en la figura No utilizado en algunos modelos. Usado únicamente en modelos de PTFE. 401* Se utiliza únicamente en los modelos de acero inoxidable. ‡ Estas piezas son exclusivas para el motor neumático accionado 108* a distancia, DC----, DT---- 403*... -
Página 28: Piezas
Piezas Lista de piezas del motor neumático (columna 2) N.° de N.° de Dígito ref. Ref. pieza Descripción Cant. Dígito ref. Ref. pieza Descripción Cant. Igual que el B, con las siguientes excepciones 188838 ALOJAMIENTO, central; aluminio 1 195921 ALOJAMIENTO, central; aluminio, 188854 TAPA, válvula neumática;... - Página 29 Piezas Lista de piezas de la sección del producto (columna 3) N.° de Ref. N.° de Ref. Dígito ref. pieza Descripción Cant. Dígito ref. pieza Descripción Cant. 15A615 TAPA, fluido; aluminio 15A615 TAPA, fluido; aluminio 192078 COLECTOR, entrada; 189402 COLECTOR, entrada; aluminio;...
-
Página 30: Lista De Piezas Del Asiento (Columna 4)
Piezas Lista de piezas del asiento (Columna 4) Lista de piezas de la bola (columna 5) N.° de Ref. N.° de Ref. Dígito ref. pieza Descripción Cant. Dígito ref. pieza Descripción Cant. 301* 112419 BOLA; PTFE 201* 189318 ASIENTO; acero inoxidable 316 301* 112423 BOLA;... -
Página 31: Instrucciones Del Par De Apriete
Instrucciones del par de apriete Siga la secuencia del par de apriete siempre que se le indique que apriete los tornillos. 1. Tapas de fluido izquierda/derecha. Apriete los pernos a un par de 22-25 N (190-220 pulg.-lb). VISTA LATERAL 2. -
Página 32: Dimensiones
Dimensiones VISTA DE FRENTE DISPOSICIÓN DE LOS ORIFICIOS DE MONTAJE DE LA BOMBA 1/2 npt(h) Entrada de aire 3/4 npt(h) Escape de aire Silenciador no incluido en el Modelo N.º 253485. Las dimensiones B, C, F, G, H y M pueden variar hasta 6,3 mm (1/4 pulg.) dependiendo del material del asiento y del diafragma montados en la bomba. -
Página 33: Bomba Con Conexiones Roscadas Del Colector De Acero Inoxidable
Bomba con conexiones roscadas del colector de acero inoxidable VISTA LATERAL VISTA DE FRENTE Las dimensiones B, C, F, G, H y M pueden variar hasta 6,3 mm (1/4 pulg.) dependiendo del material del asiento y del diafragma montados en la bomba. 3A3513ZAM... - Página 34 Dimensiones Centro de acero inoxidable O de aluminio Tapa de acero inox. Centro de Centro de Centro de acero Centro de acero Conexiones roscadas del aluminio Tapa aluminio Tapa inox. Tapa de inoxidable colector de aluminio de acero inox. aluminio Tapa de acero inox.
-
Página 35: Datos Técnicos
Datos técnicos Presión máxima de trabajo del fluido ..............120 psi (0,8 MPa, 8 bar) Intervalo de presión de aire de funcionamiento . -
Página 36: Tabla De Rendimiento
Tabla de rendimiento Ejemplo para encontrar el consumo de aire de la bomba y la presión de aire a un caudal del fluido y una presión de descarga determinados: Para suministrar 227 litros (60 gpm) de fluido (escala horizontal) a una presión de descarga de 0,28 MPa (40 psi, 2,8 bar), (escala vertical), se requiere aproximadamente un consumo de aire de 1,40 m /min (50 scfm) a una presión de aire de entrada de 0,49 MPa (70 psi, 4,9 bar). - Página 37 3A3513ZAM...
-
Página 38: Garantía De La Bomba Husky Estándar De Graco
Garantía de la bomba Husky estándar de Graco Graco garantiza que todos los equipos a los que se hace referencia en este documento, que han sido manufacturados por Graco y que portan su nombre, están libres de cualquier defecto de materiales y mano de obra en la fecha de venta al comprador original para su uso. Con la excepción de cualquier garantía especial, extendida o limitada publicada por Graco, y durante un período de doce meses desde la fecha de venta, Graco...
