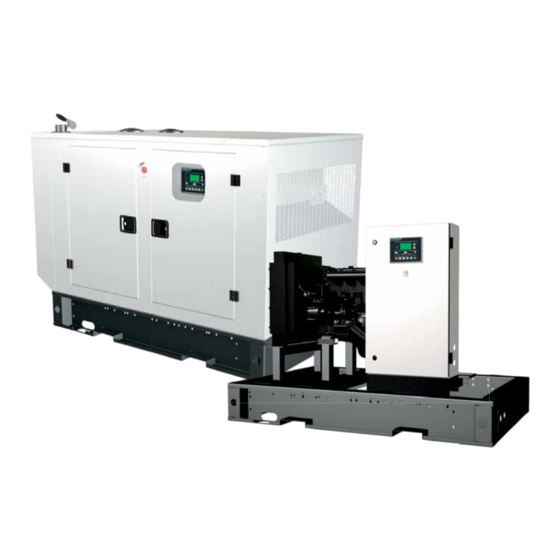

GENERADOR MONOFÁSICO
GENERADOR MONOFÁSICO
2
2
TIPO DE CONSTRUCCIÓN:
TIPO DE CONSTRUCCIÓN:
A:
A:
Abierto
Abierto
C:
C:
Cerrado
Cerrado
3
3
POTENCIA MÁXIMA
POTENCIA MÁXIMA
22:
17.5 kW
33:
21.1 kW
4
4
MOTOR DIESEL
MOTOR DIESEL
TIPO DE OPERACIÓN:
TIPO DE OPERACIÓN:
5
5
A:
A:
AUTOMÁTICO (CON ATS)
M:
MANUAL (SIN ATS)
ANTES DE USAR SU EQUIPO LEA SU MANUAL DE PROPIETARIO
GENERADORES
MANUAL DE PROPIETARIO
70081450
ver. 04/2020
Publicidad
Tabla de contenido
Manuales relacionados para Evans Gx22Dx Serie
Resumen de contenidos para Evans Gx22Dx Serie
- Página 1 GENERADORES G A 22 D A GENERADOR MONOFÁSICO GENERADOR MONOFÁSICO TIPO DE CONSTRUCCIÓN: TIPO DE CONSTRUCCIÓN: Abierto Abierto Cerrado Cerrado POTENCIA MÁXIMA POTENCIA MÁXIMA 17.5 kW 21.1 kW MOTOR DIESEL MOTOR DIESEL TIPO DE OPERACIÓN: TIPO DE OPERACIÓN: AUTOMÁTICO (CON ATS) MANUAL (SIN ATS) MANUAL DE PROPIETARIO ANTES DE USAR SU EQUIPO LEA SU MANUAL DE PROPIETARIO...
-
Página 2: Especificaciones Técnicas
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C ESPECIFICACIONES TÉCNICAS G_22D_ G_33D_ Potencia Máxima (ESP) 17.5 kW 21.1 kW PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED Potencia Nominal (PRP) 16 kW 19.2 kW Factor de potencia Voltaje 230/115 VCA EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Fases Monofásico... -
Página 3: Reglas De Seguridad
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C REGLAS DE SEGURIDAD PELIGRO ADVERTENCIA PRECAUCION PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED PELIGRO indica una situación ADVERTENCIA Indica una P R E C A U C I O N I n d i c a u n a potencialmente peligrosa que, si situación de peligro potencial,... - Página 4 Por esa razón, debe haber una ventilación EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C RIESGOS ELECTRICOS adecuada. Los gases del escape deben ser Todos los generadores contemplados en este conducidos con seguridad lejos de cualquier manual producen voltajes eléctricos peligrosos PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED edificio o lugar cerrado, lejos de personas, y pueden causar una descarga eléctrica.
-
Página 5: Riesgos De Fuego
Los generadores que vienen instalados EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C INTRODUCCION con interruptor de transferencia automático, arrancaran automáticamente cuando Gracias por comprar este modelo de haya una baja/alta de voltaje o haya una PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED generador estacionario. -
Página 6: Recomendaciones De Aceite Para El Motor
El servicio normal de mantenimiento y EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C RECOMENDACIONES DE ANTICONGELANTE sustitución de las piezas son responsabilidad Utilice una mezcla de anticongelante de bajo silicato del propietario / operador y, como tal, no se de etilenglicol y agua destilada en una proporción de consideran defectos en materiales o mano PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... -
Página 7: Conexion De Embobinado Del Alternador
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED Antes de poner en marcha el equipo por CONEXION DE EMBOBINADO DEL EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C... -
Página 8: Switch De Transferencia
Aflojar 2 vueltas el tornillo de salida del filtro. EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PREPARACION PARA LA PUESTA EN MARCHA Suministrar combustible manualmente con Gire el Switch principal al estado PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED la bomba de elevación manual, hasta que salga combustible en el tornillo mencionado. -
Página 9: Puesta En Marcha Del Motory Transferencia
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Habilite nuevamente la energía de comisión • Abra el interruptor principal del generador que alimenta voltajes al transfer switch (CFE), y el equipo automáticamente se detendrá en un tiempo dado. • Arranque el generador. (No arranque PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... - Página 10 EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C DESCRIPCIÓN DE LOS BOTONES DEL CONTROLADOR Cambia el modo de operación de controlador. Entre las opciones OFF, MAN, AUT, TEST. PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED Envia la señal de encendido del generador, cuando esta seleccionado el modo MAN.
-
Página 11: Limpieza Del Generador
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C MANTENIMIENTO REALIZADO POR UN CENTRO DE SERVICIO AUTORIZADO CHECAR / INSPECCIÒN CAMBIO / REEMPLAZO PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED • Nivel de aceite • Nivel de anticongelante DIARAMENTE EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C • Ventilador •... -
Página 12: Mantenimiento De Bateria
Si se utiliza una batería descargada, asegúrese A n t e s d e t r a b a j a r e n u n a b a t e r í a , EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C desconéctele los cables. Para evitar que... - Página 13 Banda del motor Cualquier problema con lo anterior permitirá EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Visualmente inspeccione la banda. la entrada de polvo y partículas lo cual Cheque que no haya fisuras, sobretodo reduce la eficiencia del motor y conduce a un desgaste prematuro del motor.
-
Página 14: Diagrama De Switch De Transferencia
Cambio de filtro de aire Debido a las diferentes condiciones de EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Remueva la cubierta operación se recomienda cambiar el filtro del filtro de aire, a las 250 horas de operación para cuando retire el filtro usado y PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... - Página 15 EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Modelos 63 -125 A PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C...
-
Página 16: Guia De Nstalación
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C GUIA DE NSTALACIÓN Ventilación: PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED Si el equipo se instalara en un cuarto de máquinas se deberán contemplar dos EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C ventanas para la ventilación del equipo, la primera tendrá la función de ingreso de aire fresco y la segunda será... - Página 17 Por cada 6 metros lineales se aumenta el EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C diámetro de la tubería 1”, por cada codo se consideran 2,5 metros lineales. PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED Cuarto de máquinas:...
-
Página 18: Servicio Y Refacciones
