Tipo 8045
Funcionamiento y funciones
Conmutación en modo histéresis
El estado de la salida cambia cuando se alcanza un determinado umbral:
• si aumenta el caudal, el estado de la salida cambia cuando se alcanza el umbral superior X+.
• si disminuye el caudal, el estado de la salida cambia cuando se alcanza el umbral inferior X-.
No invertida
Contacto
ON
OFF
X- X+
X- = umbral inferior de conmutación del transistor o del relé (1-, 2- o 3-)
X+ = umbral superior de conmutación del transistor o del relé (1+, 2+ o 3+)
Conmutación en modo ventana: el estado de la salida cambia en cuanto se alcanza cualquiera de los
umbrales (X- o X+).
Contacto
ON
OFF
X-
X- = umbral inferior de conmutación del transistor o del relé (1-, 2- o 3-)
X+ = umbral superior de conmutación del transistor o del relé (1+, 2+ o 3+)

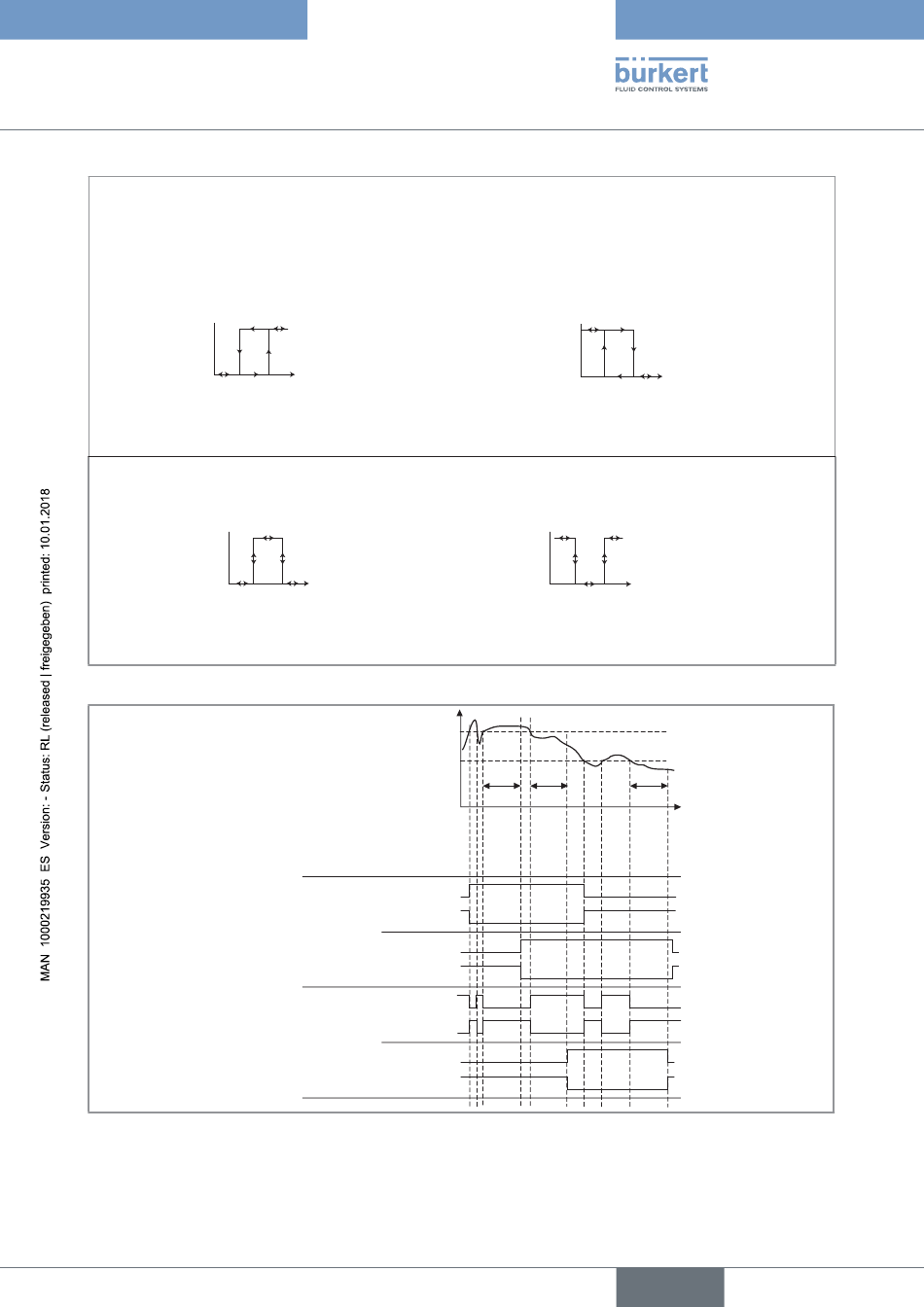

Fig. 36: Conmutación en modo ventana o histéresis
Conmutación en modo histéresis
Conmutación en modo ventana
Fig. 37: Ejemplo de funcionamiento de la salida de transistor con umbrales de conmutación
Velocidad de caudal
No invertida
Velocidad de caudal
X+
Velocidad de caudal
Umbral superior de conmutación
Umbral inferior de conmutación
DO
ON
No invertida
OFF
ON
DEL= 0s
Invertida
OFF
ON
No invertida
OFF
DEL= 2s
ON
Invertida
OFF
ON
No invertida
OFF
ON
DEL= 0s
Invertida
OFF
ON
No invertida
OFF
DEL= 2s
ON
Invertida
OFF
Invertida
Contacto
ON
OFF
X- X+
Invertida
Contacto
ON
Velocidad de caudal
OFF
X- X+
2 s 2 s 2 s
