PROGRAMACION

La integridad del aparato y el respeto de las normas de las
correspondientes instalaciones será controlada por lo menos
una vez por año por personal especializado.
Las operaciones de mantenimiento deben ser efectuadas con
el aparato bajo tensión y por lo tanto por personal especializado,
adiestrado al uso del aparato e informado de los riesgos
específicos que tal condición comporta.
Para aplicar tensión a la instalación con la puerta abierta, es
suficiente introducir la llave en el interruptor de la puerta.
Los motores de venta quedan desconectados, gracias al
correspondiente interruptor (ver la fig. 5) incluso con la
llave introducida.
Esto impide correr el riesgo de accidentes fortuitos.
Para maniobras eléctricas sobre los rotores es necesario
operar con la puerta cerrada.
Con la puerta abierta, no se tiene la posibilidad de acceso
a partes bajo tensión. Dentro del aparato quedan bajo
tensión sólo partes protegidas por tapas e identificadas
con la tarjeta "cortar la tensión antes de quitar la tapa".
Antes de remover estas tapas es necesario desconectar el
interruptor externo.
La puerta se puede cerrar sólo después de remover la llave de
el interruptor de la puerta.
FUNCIONES DE LA TARJETA
Y SEÑALES LUMINOSAS
La tarjeta electrónica gestiona todas las funciones del aparato
y exactamente:
- interfaz serial para el monedero electrónico Executive de 24 V
c.a.
- Interfaz paralela para el validador de monedas de 24 V c.c.
- Interfaz serial para monederos MDB.
- Programación del número de selecciones de 1 a 10.
- Programación del precio de venta de cada selección.
- Función de time-out para los motores de venta, regulable de 0
a 30 segundos.
- Programación de los valores de las monedas para el uso con
validador de 24 V.
- Memorización de los totales de ventas para cada selección.
- Memorización del importe total de todas las ventas.
- Memorización del valor total del ingreso de monedas.
- Memorización de los bloqueos de los motores para interven-
ción time-out.
- Memorización del total de reseteos de los motores ejecutados.
- Memorización del número de fallos de trasmisión serial ocurri-
dos.
El LED L1 está generalmente apagado; destella cuando no hay
comunicación con el monedero.
El LED L2 está encendido cuando hay una tensión de 24 V c.c.
El LED L3 está encendido cuando hay una tensión de 5 V c.c.
El trimmer TR1 regula el contraste del visualizador por cristal
líquido (disponible a pedido).
El pulsador P1 resetea la tarjeta electrónica.
© by NECTA VENDING SOLUTIONS SpA
SISTEMAS DE PAGO
Conexión con monedero "Executive"
Conectar el monedero al conector de 15 polos "Molex" de
alimentación y al conector CN1 de la tarjeta electrónica. Esta-
blecer la tarjeta como se describe en la sección "Programación
de parametros y precios".
Poner los dos minidip (SW2) en posición OFF.
Conexión con monedero MDB
Conectar el monedero al conector CN2 y alimentar la tarjeta con
24 Vca en el conector CN19 utilizando el cableo apropiado.
Establecer la tarjeta como se describe en la sección "Programa-
ción de parametros y precios". Poner los dos minidip (SW2) en
posición ON.
Conexión con validador de 24 V
Se debe conectar el validador al conector CN5 de la tarjeta (ver
figura 27). Establecer la tarjeta como se describe en la sección
"Programación de parametros y precios".
Venta libre en todas las selecciones
Poner el minidip 5 en posición "ON".

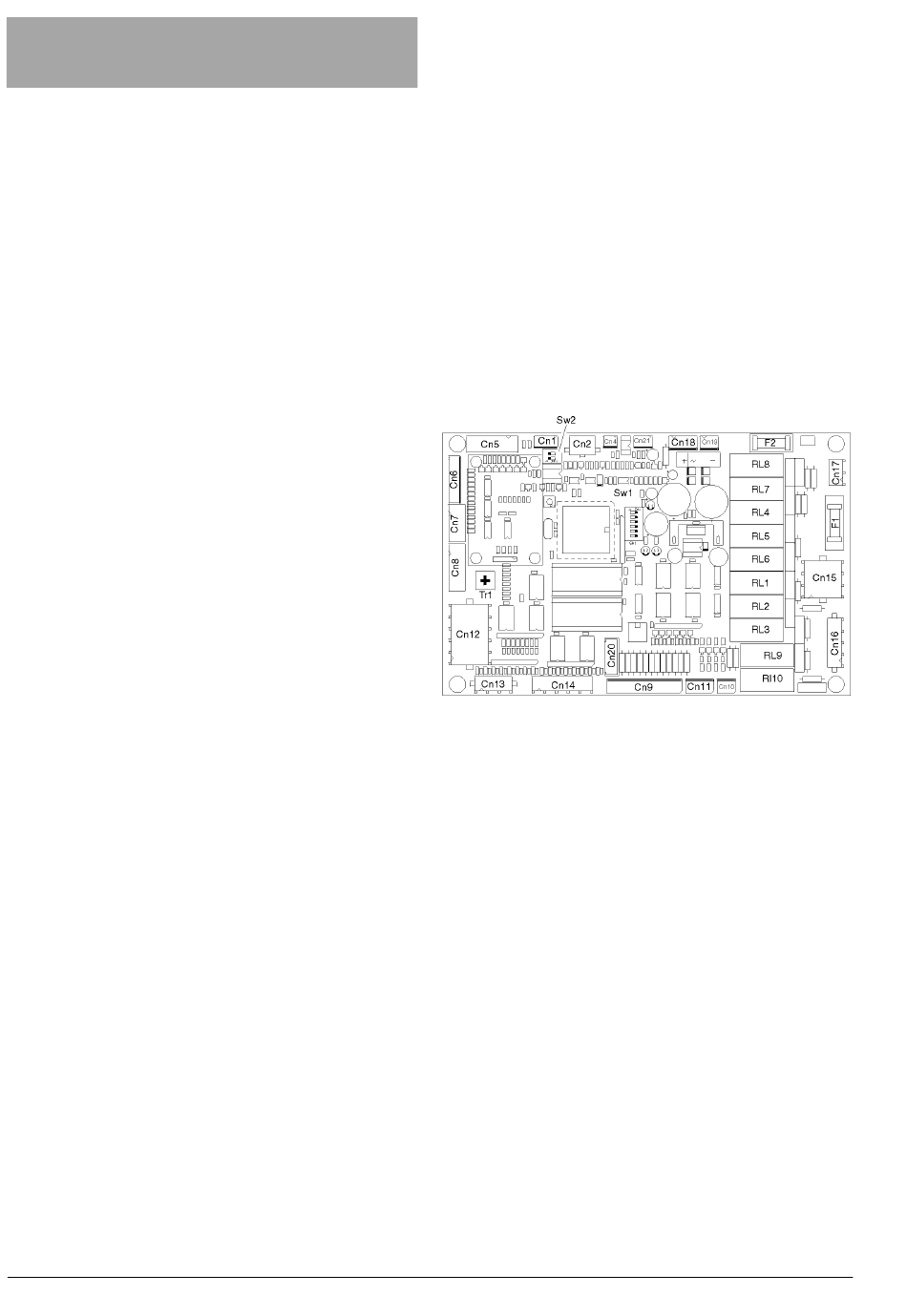

Fig. 27
CN1
Interfaz serial Executive
CN2
Interfaz serial MDB
CN3
Expansión RS232
CN4
No utilizado
CN5
Interfaz validador 24 V
CN6
No utilizado
CN7
Visualizador de segmentos (LED)
CN8
Visualizador LCD (
CN9
Input/output tablero de pulsadores de 1 a 6
CN10
Input/output tablero de pulsadores de 7 a 8
CN11
Input/output tablero de pulsadores de 9 a 10
CN12
Microinterruptor vacío y leva motor de 1 a 7
CN13
Microinterruptor vacío y leva motor 8
CN14
Microinterruptor vacío y leva motor de 9 a 10
CN15
Salida motores de 1 a 8
CN16
Salida motores de 9 a 10
CN17
Alimentación tarjeta
CN18
No utilizado
CN19
Alimentación MDB
CN20
No utilizado
CN21
No utilizado
F1
Fusible motores
F2
Fusible alimentación tarjeta 24 V c.a
RL1 - 10
Relé motores
J9
Contactos de reseteo
68
00 04 Zeta Exe-MDB
