Manuales relacionados para Cardiff YAN1F1
Resumen de contenidos para Cardiff YAN1F1
-
Página 3: Tabla De Contenido
CONTENIDO 1. BOTONES DEL CONTROL REMOTO 2. PRESENTACIÓN DE LAS IMÁGENES DE LA PANTALLA 3. GUÍA DE TECLAS DEL CONTROL REMOTO 4. FUNCIONES ESPECIALES 5. GUÍA GENERAL DE OPERACIÓN 6. CAMBIO DE PILAS... -

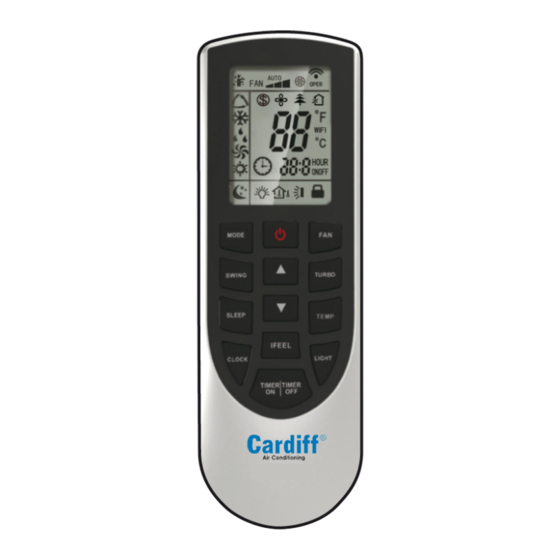

Página 4: Botones Del Control Remoto
1. BOTONES DEL CONTROL REMOTO Tecla ON/OFF (ENCENDIDO/APAGADO) Tecla MODE (MODO) Tecla FAN (VENTILADOR) Tecla SWING (BARRIDO VERTICAL) Tecla TURBO (TURBO) Tecla Tecla SLEEP (DORMIR) Tecla TEMP (TEMP) Tecla I FEEL (MEMORIA PERSONALIZADA) Tecla LIGHT (LUZ) Tecla CLOCK (RELOJ) Tecla TIMER ON / TIMER OFF (HORA ENCENDIDO/HORA APAGADO) -
Página 5: Presentación De Las Imágenes De La Pantalla
2. PRESENTACIÓN DE LAS IMÁGENES DE LA PANTALLA I FEEL (MEMORIA PERSONALIZADA) Indicador de velocidad del ventilador Modo Turbo Envío de señal Modo calefacción 8°C Temperatura Modos de operación de ajuste Modo AUTO Este es un control Modo Refrigeración remoto genérico. Algunos modelos Modo Deshumidificador pueden no... -
Página 6: Guía De Teclas Del Control Remoto
3. GUÍA DE TECLAS DEL CONTROL REMOTO Nota: • Este manual de uso de control remoto es genérico, varios modelos pueden utilizar el mismo control remoto. Se podrán encontrar funciones que no pueden utilizarse en algunos aires acondicionados, cuando intente ingresar a una de ellas, el aire va a permanecer en su estado actual. - Página 7 pantalla del control se mostrarán todas las funciones activas. 1. Tecla ON/OFF (ENCENDIDO/APAGADO) Presione esta tecla para prender y apagar el equipo. Al encender el aire acondicionado, el indicador en la unidad interior cambiará a color verde y emitirá un sonido indicando que se recibió...
-
Página 8: Al Seleccionar El Modo Ventilación, El Aire
acondicionado comenzará a operar en este modo. Aparecerá el indicador sobre el display de la unidad interior. Presione las teclas para ajustar la temperatura. Presione la tecla "FAN" (VENTILACIÓN) para ajustar la velocidad del ventilador. Presione la tecla "SWING" (BARRIDO VERTICAL) para ajustar la posición del deflector vertical y redireccionar el aire. -
Página 9: Tecla Fan (Ventilador)
en modelo SOLO FRÍO, cuando encienda el equipo presionando la tecla "ON/OFF" (ENCENDIDO/APAGADO), el mismo no responderá. Se debe cambiar el modo y encender nuevamente. Notas: • Para prevenir la emisión de aire frío, luego de iniciar la unidad en modo CALEFACCIÓN, la unidad interior comenzará... - Página 10 4. Tecla SWING (BARRIDO VERTICAL) Al presionar esta tecla puede modificar el ángulo del deflector de aire. El ángulo será modificado de acuerdo a la siguiente secuencia: apagado (los deflectores quedan fijos en la última posición alcanzada) • Al seleccionar el equipo emitirá...
- Página 11 la siguiente imagen sobre la pantalla del control remoto. Presione esta tecla nuevamente para salir de la función TURBO y desaparecerá la imagen de la pantalla del control remoto. 6. Tecla • Presione la tecla para incrementar o decrementar el ajuste de temperatura en 1ºC. Mantenga presionada la tecla para cambiar la temperatura sin apretar varias veces la tecla.
- Página 12 la unidad interior: la temperatura de ajuste en el interior, la temperatura del ambiente interior o la temperatura del ambiente exterior. Cada vez que se presiona la tecla se cambia la función de forma cíclica como se indica a continuación. apagado •...
- Página 13 mostrará temperatura correspondiente automáticamente mostrará la temperatura de ajuste luego de 3 a 5 segundos. 9. Tecla I FEEL (MEMORIA PERSONALIZADA) Presione esta tecla para iniciar la función I FEEL, aparecerá sobre el control remoto la imagen . Al iniciar esta función el control remoto censa la temperatura y envía una señal con su valor correspondiente.
- Página 14 teclas antes de que pasen 5 segundos para ajustar la hora. Cada vez que presione la tecla se aumentará o disminuirá 1 minuto. Si mantiene presionado la tecla luego de 2 segundos, se modificará la hora más rápidamente. Suelte la tecla cuando alcance la hora requerida.
- Página 15 La palabra "ON" dejará de titilar y aparecerá la imagen en la pantalla del control remoto. Para cancelar la hora de encendido se debe presionar la tecla "TIMER ON" una vez y desaparecerá la imagen "ON" de la pantalla del control remoto. •...
-
Página 16: Funciones Especiales
4. FUNCIONES ESPECIALES Función de ahorro de energía En el modo REFRIGERACIÓN, presione la tecla "TEMP" y "CLOCK" simultáneamente para activar o desactivar el modo ahorro de energía. Al activar este modo, sobre la pantalla del control remoto aparecerá la sigla "SE" y el aire acondicionado ajustará... -
Página 17: Modo Calefacción 8°C
cancelará el modo dormir. Modo calefacción 8°C Al utilizar el equipo en modo CALEFACCIÓN, presione la tecla "TEMP" y "CLOCK" simultáneamente para encender o apagar el modo calefacción 8°C. Al iniciar este modo aparecerá sobre la pantalla del control remoto la imagen y 8ºC, el aire acondicionado evitará... -
Página 18: Modo Bloqueo De Control Para Niños
Modo bloqueo de control para niños Presione la tecla simultáneamente para activar o desactivar la función de bloqueo de control remoto para niños. Cuando activa la función de bloqueo, sobre la pantalla del control remoto aparece la imagen . Si presiona teclas con la función activa, la imagen titilará... -
Página 19: Guía General De Operación
5. GUÍA GENERAL DE OPERACIÓN 1. Luego de conectar el equipo a la corriente, presione la tecla "ON/OFF" del control remoto para encenderlo. 2. Presione la tecla "MODE" para seleccionar el modo deseado: AUTO, REFRIGERACIÓN, DESHUMIDIFICADOR, VENTILACIÓN Y CALEFACCIÓN. 3. Presione la tecla para ajustar la temperatura deseada. - Página 20 Notas: • Para operar el equipo, apunte el control remoto a la ventana receptora de la unidad interior. • La distancia de recepción de señal entre el equipo y el control remoto no puede ser mayor a 8 metros. • La señal del control remoto puede ser interferida en lugares donde hay lámparas fluorescentes o teléfonos inalámbricos.
- Página 21 2-710-01870A-UX...
