MAXIBOX 300
Instrucciones de instalación
11.- COLOCACIÓN DE LAS PLACAS SOPORTE Y AJUSTES
T

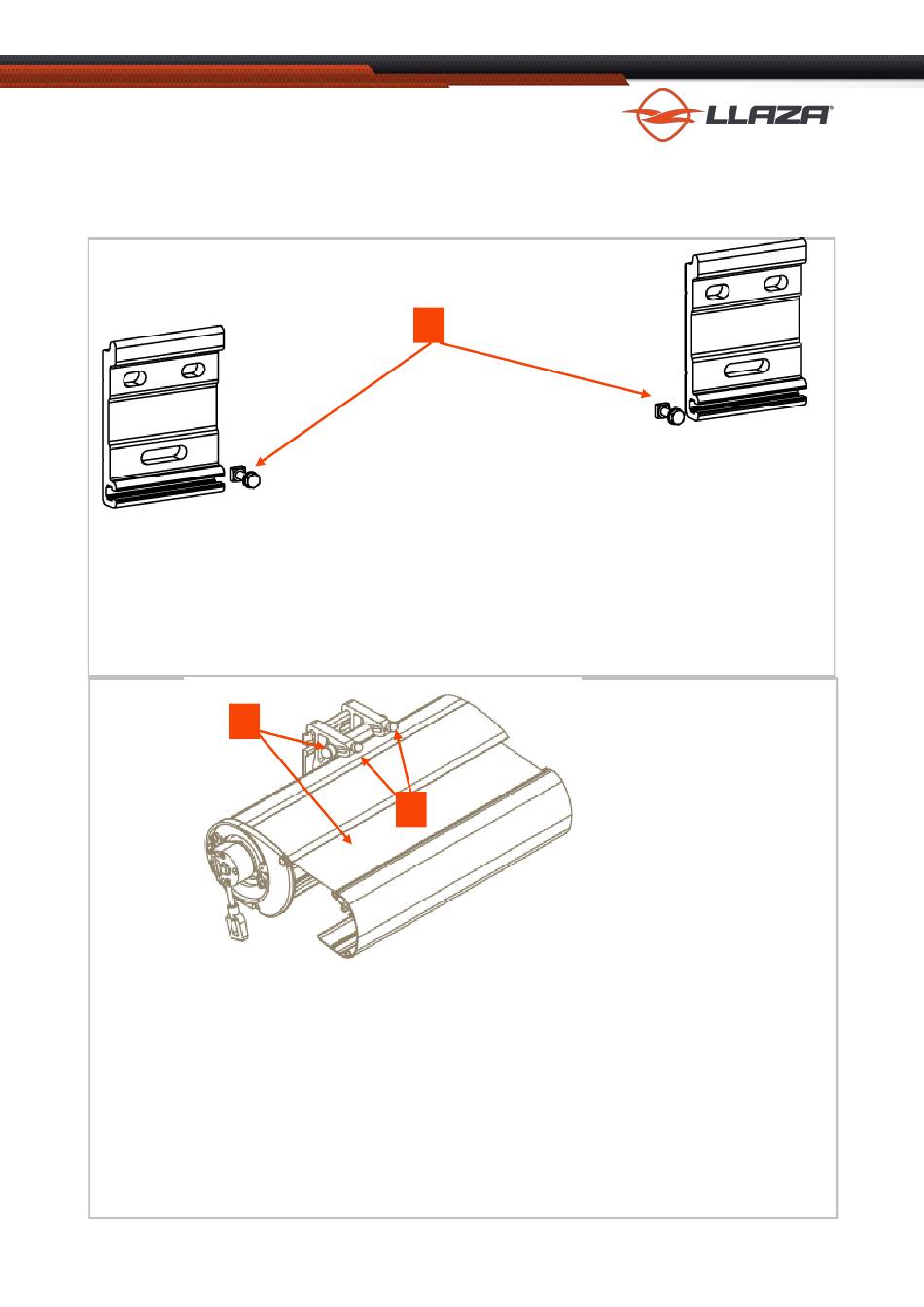

Instalar las placas soporte en la pared. Colgar el conjunto cofre y sujetarlo a las placas con los tornillos
(T)
indicados.
Prestar especial atención en la verticalidad y paralelismo de las placas, para garantizar una perfecta funcionalidad del
producto.
La distancia entre placas, de exterior a exterior, caso de utilizar las tapas laterales embellecedoras debe ser L-
40 mm., siendo L= línea total .
U
V
Para regular la inclinación del conjunto cofre, haremos una pre-regulación, consistente en situar
correctamente los tornillos M10
de los soportes en una de las tres posiciones posibles, depen-
(U)
diendo del grado de inclinación que se quiera dar al conjunto (de 6º a 24º, de 25º a 48º, o bien de
49º a 66º).
Aflojando estos tornillos, y actuando sobre los superiores M8
, se varía la inclinación del con-
(V)
junto. Fijando después uno de los tornillos M10, abrir el toldo completamente y comprobar la ni-
velación que sea correcta. Si fuere necesario, ajustar del lado que así lo requiera, aflojando el
citado tornillo M10 y actuando sobre los M8. Proceder, una vez finalizado el ajuste, a apretar to-
dos los tornillos M10.
Pag.13 - Copyright Llaza World, S.A.
