LEDs

Indicador LED

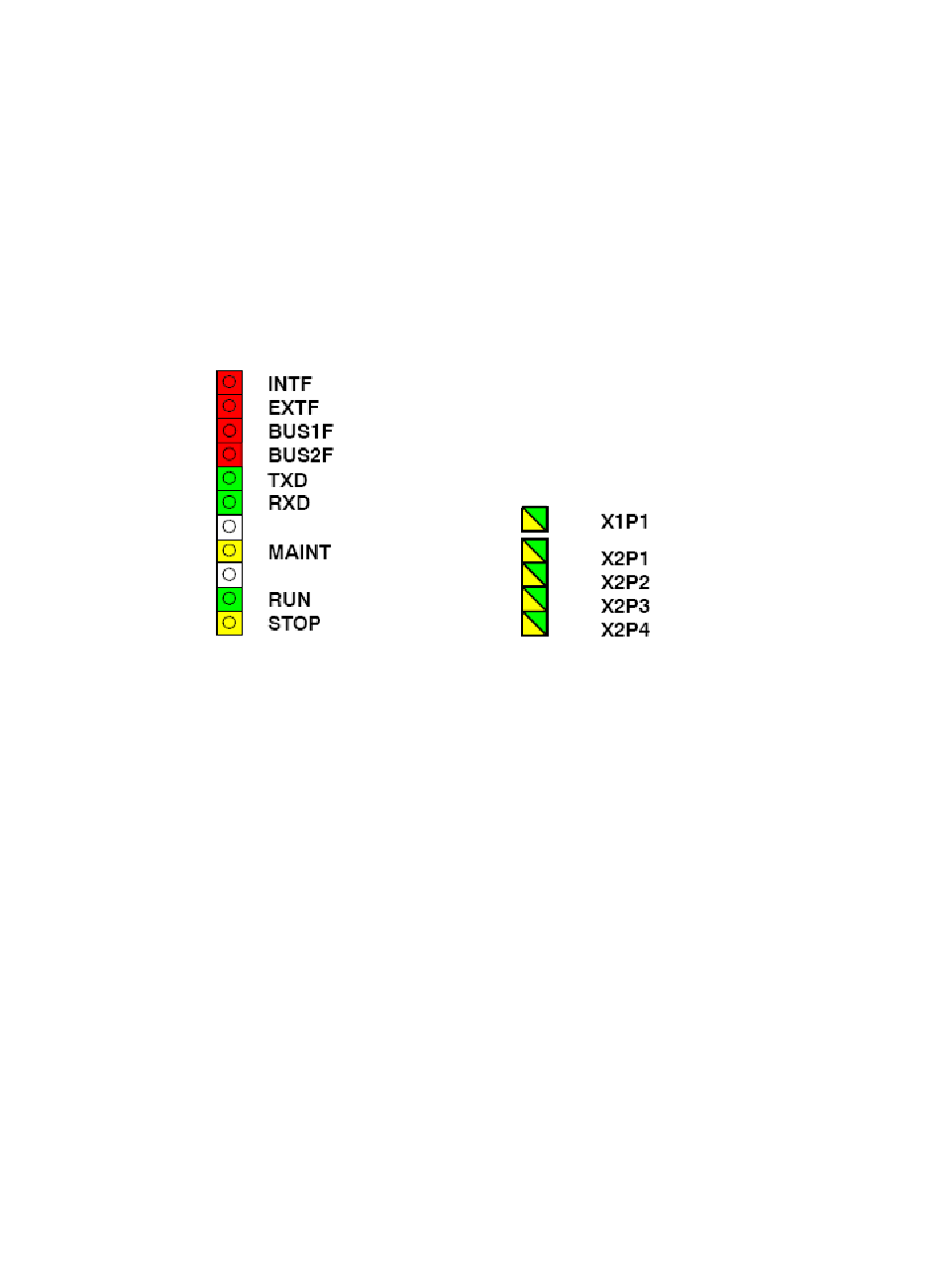

El indicador de la placa frontal consta de los siguientes LEDs, que indican el estado
operativo y de comunicación.
Figura 4-1
Los LEDs tienen el significado siguiente:
● INTF: error interno
● EXTF: error externo
● BUS1F: error de bus en la interfaz Gigabit
● BUS2F: error de bus en la interfaz PROFINET
● TXD: tráfico de telegramas (transmisión) a través de Ethernet
(irrelevante para datos PROFINET IO)
● RXD: tráfico de telegramas (recepción) a través de Ethernet
(irrelevante para datos PROFINET IO)
● MAINT: mantenimiento necesario (búfer de diagnóstico)
● RUN: estado operativo RUN
● STOP: estado operativo STOP
● X1P1: estado de enlace / actividad del puerto de la interfaz Gigabit
● X2P1, X2P2, X2P3, X2P4: estado de enlace / actividad de puerto PROFINET 1, 2, 3, 4
CP 443-1 Advanced (GX30)
Manual de producto, 11/2015, C79000-G8978-C256-04
LEDs de la placa frontal del CP 443-1
