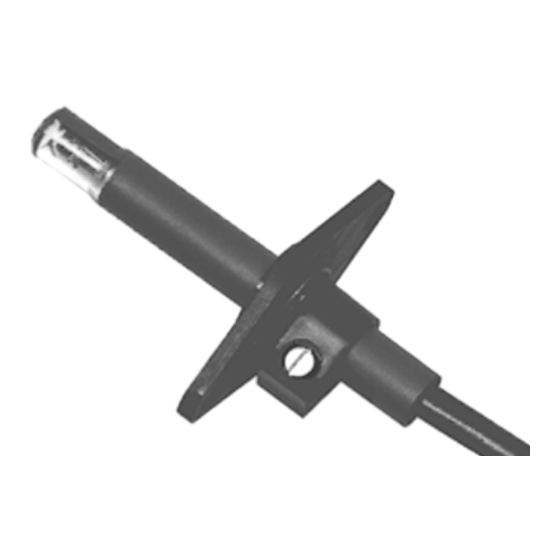

QRB1...A con brida grande y
collarín de sujeción
Utilización
CC1N7714es
15.06.2016
QRB1...A con brida pequeña
y collarín de sujeción
Detector de
fotorresistencia
Detector de fotorresistencia para controles de quemador Siemens, se utiliza para
la monitorización de llamas de aceite en el rango visible.
El QRB se utiliza sobre todo en combinación con controles de quemador para
quemadores de aceite en funcionamiento intermitente.
Los QRB y esta hoja técnica se dirigen a los fabricantes de equipos originales
(OEM) que integren QRB en o con sus productos.
Los QRB se utilizan para la monitorización de llamas de aceite amarillas en
combinación con los controles de quemador LAL, LME7, LMO, LMV y LOA.
Está concebido para la iluminación frontal y lateral (90°).
El máximo de sensibilidad espectral del QRB se sitúa en torno a 600 nm, de modo que
abarca perfectamente el rango de radiación luminosa visible máxima de las llamas de
aceite amarillas.
Dado que el QRB puede detectar también porciones del espectro de radiación de otras
fuentes de luz (iluminación de la sala de calderas, luz solar, etc.), se aplican
inalteradas las disposiciones habituales relativas a la protección contra luz externa.
QRB1...B con tapón
Building Technologies Division
7
714
QRB3 con brida y collarín de
sujeción
QRB1...
QRB3...
