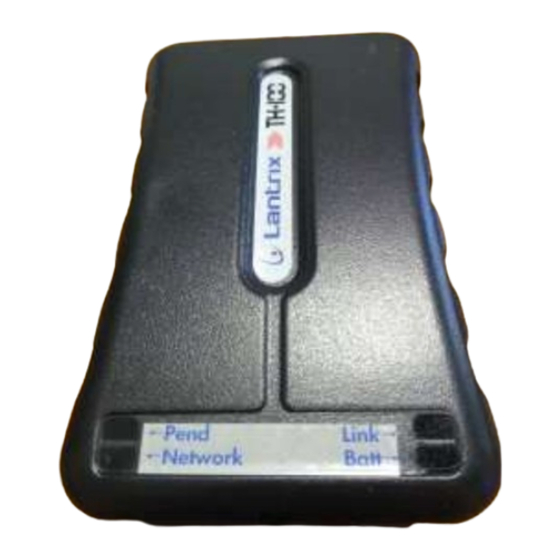

LANTRIX TH-100 Instructivo De Instalación

COMUNICADOR PARA ALARMAS
Con el propósito de facilitar la instalación solo se necesitan 4 cables
Con el mismo código de colores del bus de Datos de los paneles PST.
Código de colores y funciones de los cables:
Entradas
Verde: DATA(VD)
Amarillo: DATA(AM)
Alimentación:
Rojo + (VAUX)
Negro - (GND)
ATENCIÓN:
Los equipos se entregan con la batería de respaldo desconectada para evitar
que se descargue. Al momento de la instalación, ésta deberá ser conectarla
para que el equipo funcione normalmente.
UTILICE SOLO TARJETAS SIM DE TAMAÑO GRANDE. NUNCA UTILICE SIMS
RECORTADAS PORQUE PUEDE DAÑAR LOS CONTACTOS DEL PORTA SIM.
SI LA TAREJETA SIM ESTA TROQUELADA, COLOCE UNA CINTA ADHESIVA EN
LA PARTE SUPERIOR PARA QUE TODAS LAS PARTES QUEDEN UNIDAS Y NO
SE SEPAREN DURANTE LA COLOCACION.
PROGRAMACION DEL PANEL PST
Para lograr que el TH100 pueda activar y desactivar Remotamente al Panel PST hay que
habilitar el modo "SALIR" y el modo "PERMANECER" Con un Toque,
En los ejemplos Utilizaremos la clave de instalador por defecto que es 0000
Ingresar PROG + 0000 + 403 + 01 (Verificar que la teclas 1 y 2 queden encendidas) + ENTRA
Es necesario registrar al TH100P como si fuera el teclado numero 4.
Ingresar PROG + 0000 + 601 + 04 + 0003575551 + ENTRA
Al finalizar la programación, usted deberá poder activar la alarma en modo "SALIR" o en
modo "PERMANECER" presionando durante 3 segundos las teclas "ENTRA" o "FICAR"
TH-100
DOMICILIARIAS PST
INSTRUCTIVO DE INSTALACION
CONEXIONADO
respectivamente
81
1
