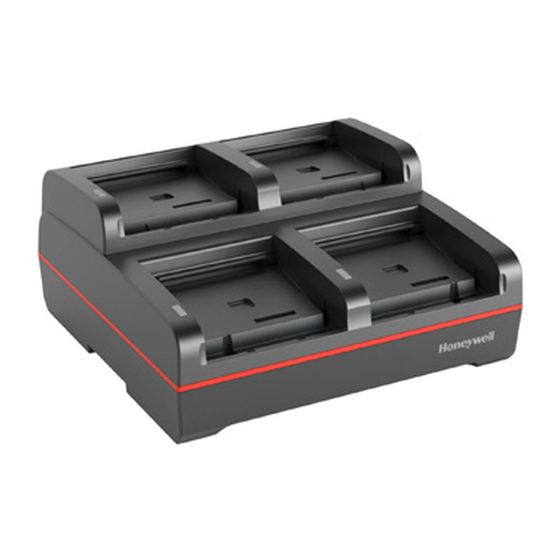

- Página 1 MB4-BAT-SCN02/ MB12-BAT-SCN02 Estación de carga de baterías de varios compartimentos Guía de inicio rápido MB4BATSCN02-ES-QS Rev A 9/18...
-
Página 2: Presentación
Presentación Las MB4-BAT-SCN02 y MB12-BAT-SCN02 son estaciones de carga de baterías de varios compartimentos para su uso con baterías BAT-SCN02 y BAT-SCN03. • La batería de iones de litio de alta capacidad BAT-SCN02 (3,8 V, 2160 mAh) alimenta el 8680i durante 8000 escaneos y 10 horas. - Página 3 MB4-BAT-SCN02: Utilice solo fuentes de alimentación con certificación UL, que hayan sido homologadas por Honeywell con una salida nominal de 12 VCC y 3 A con el dispositivo. El valor nominal de la entrada de la fuente de alimentación es de 100-240 V, ...
- Página 4 MB12-BAT-SCN02: Utilice solo fuentes de alimentación con certificación UL, que hayan sido homologadas por Honeywell con una salida nominal de 12 VCC y 8,5A con el dispositivo. El valor nominal de la entrada de la fuente de alimentación es de 85-264 V, ...
-
Página 5: Carga De Una Batería
Carga de una batería Alinee los contactos de las baterías con los contactos del cargador. Presione firmemente la batería en el cargador de baterías. El LED situado a la izquierda del cargador se ilumina en color ámbar cuando la batería está correctamente insertada. LED de estado Es importante que las baterías estén correctamente colocadas en el cargador. -
Página 6: Led De Estado
LED de estado Asegúrese de que todos los componentes estén secos antes de conectar las baterías con los dispositivos periféricos. La conexión de componentes húmedos puede provocar daños no cubiertos por la garantía. Cada ranura de carga tiene un LED de estado dedicado situado a la izquierda de la ranura. -
Página 7: Montar Un Cargador De Batería De 4 Compartimentos
LED. Montar un cargador de batería de 4 compartimentos Nota: La información de montaje solo se aplica al cargador de baterías MB4-BAT-SCN02 de 4 compartimentos. No se aplica al cargador de baterías MB12-BAT-SCN02 de 12 compartimentos. El cargador de baterías de 4 compartimentos puede montarse en una superficie plana o en un carril DIN para una instalación... - Página 8 Opción 1 Utilice los cuatro tornillos SL-B M3.5 x 8 para montar el cargador en una superficie plana y horizontal. 3,16 pulg. (80,28 mm) 2,6 pulg. (66,04 mm) 4,96 pulg. (126 mm) Opción 2 La ranura para carril DIN en el panel inferior permite un montaje seguro en un bastidor de carga.
- Página 9 Hardware requerido • Carril DIN • Tornillo de cabeza plana de 3/16 pulg. de diámetro x 5/8 pulg. de largo • Arandela plana gruesa 1/2 pulg. de diámetro exterior x 7/32 pulg. de diámetro interior x 3/64 pulg. • Tuerca de 3/16 pulg. de diámetro Instalación Deslice el carril DIN en la ranura para carril DIN situada en la parte inferior de la estación de carga.
-
Página 10: Precauciones Y Advertencias
Honeywell modelos BAT-SCN02 o BAT-SCN03. El uso de baterías no fabricadas por Honeywell puede provocar daños no cubiertos por la garantía. Deseche las baterías de acuerdo al programa de reciclaje de baterías de la agencia correspondiente al país donde... -
Página 11: Recomendaciones Para El Uso De Las Baterías
• Si intuye que la batería o el cargador no funcionan correctamente, envíelos a Honeywell International Inc. o a un centro de servicio autorizado para que los inspeccionen. Precauciones de seguridad para baterías de litio •... -
Página 12: Asistencia Técnica
• No exponga las baterías al agua ni permita que se mojen. • No conecte (cortocircuite) los terminales positivo y negativo de las baterías entre sí con ningún objeto metálico. • No perfore, golpee ni pise las baterías ni las someta a golpes o impactos fuertes. - Página 13 Disclaimer Honeywell International Inc. (“HII”) reserves the right to make changes in specifications and other information contained in this document without prior notice, and the reader should in all cases consult HII to determine whether any such changes have been made. The information in this publication does not represent a commitment on the part of HII.
