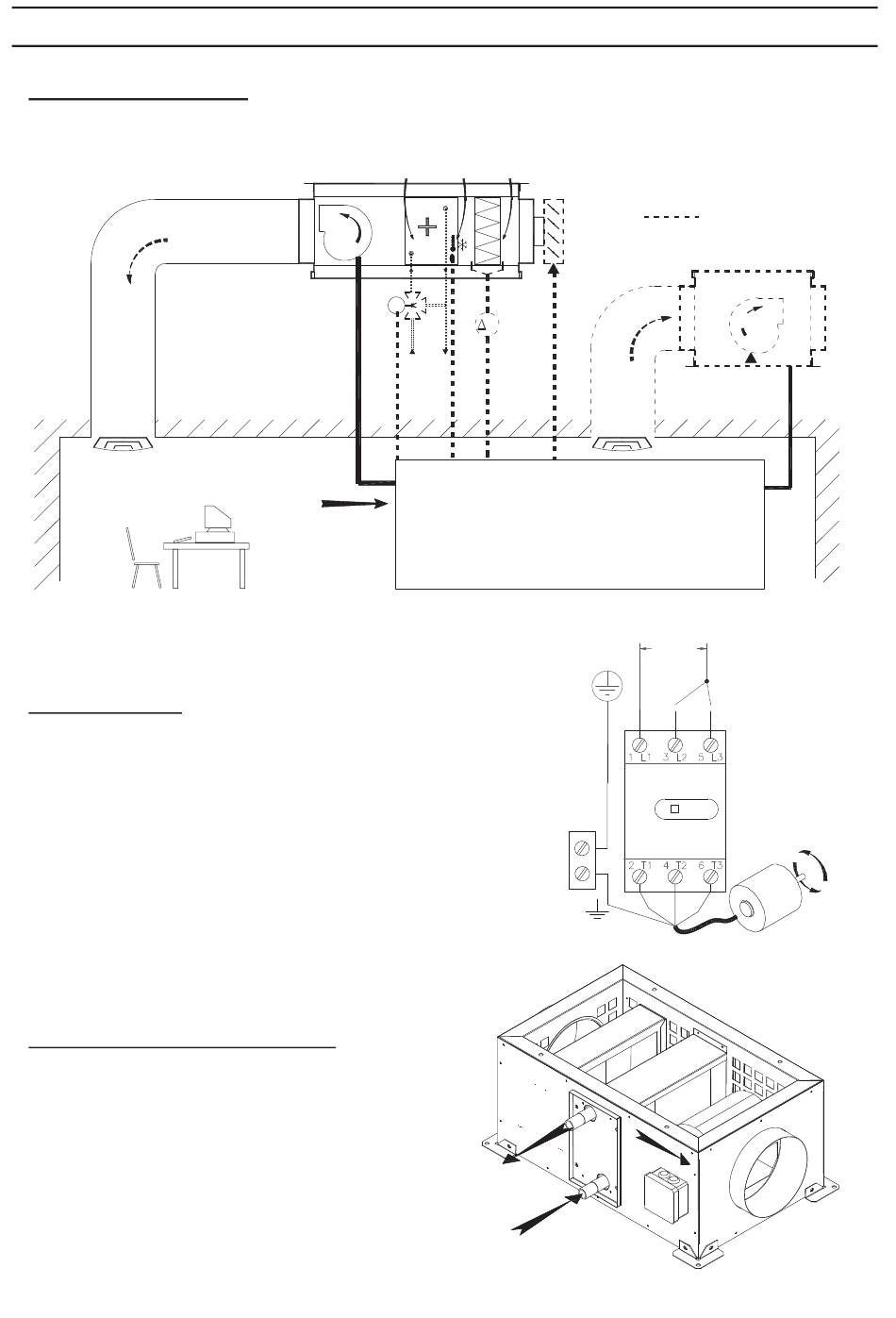

DIAGRAMAS DE PRINCIPIO Y CABLEADOS

Solución precableada:
Nota: todas las alimentaciones deben estar conformes a las prescripciones legales aplicables
Funciones no integrada en la caja:
(Suministro y cableado del material por
el instalador
Conexión del motor:
El motor está alimentado desde un interruptor de
proximidad bloqueable.
La conexión se efectúa siguiendo el diagrama de al
lado:
Conexión de la batería de agua caliente:
Los tubos son de 1" tipo gas (rosca macho al
extremo).
Respetar escrupulosamente el sentido de circulación
del agua en los tubos del intercambiador, tal como se
indica en la etiqueta pegada en la caja.
Filtro
Batería agua
Antihielo
M
P
- Mando motor 0/VL/VR + eventualmente
realimentación de otro motor. (ventilador de extracción
o registro)
- Regulación + protección de la batería de agua caliente
- Post-ventilación
- Reloj de programación
- Control del ensuciamiento del filtro
Registro
230V
N
50Hz
N
PV
En opción
Ph
GV
motor de 2
velocidades
