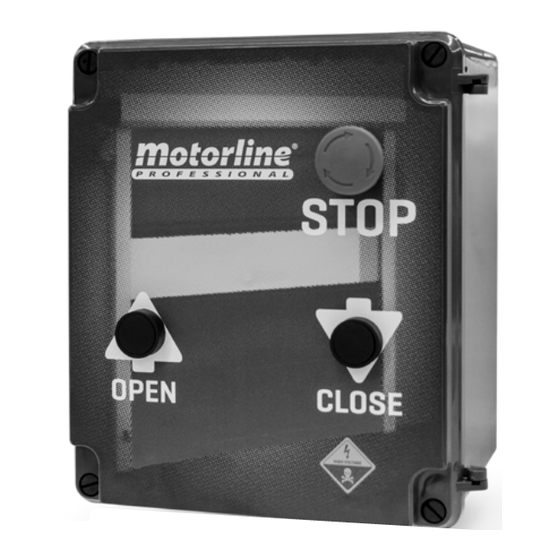

- Página 1 MC112 - MC113 MANUAL DEL UTILIZADOR/INSTALADOR V6.1 REV. 10/2018...
- Página 2 00. AVISO DE SEGURIDAD 00. AVISO DE SEGURIDAD NORMAS A SEGUIR NORMAS A SEGUIR ATENCIÓN: • Es importante para su seguridad que se sigan estas instrucciones. • Guarde estas instrucciones en un lugar seguro para futura referencia. • ELECTROCELOS S.A no se hace responsable por el uso incorrecto del producto, Este producto está...
-
Página 3: Tabla De Contenido
00. AVISO DE SEGURIDAD 01. CONTENIDO NORMAS A SEGUIR INDICE • En la programación del mando, tenga especial atención en tocar solamente en 02. ESQUEMA DE CONEXIONES el lugar destinado a ese propósito. Al no obedecer esta indicación, correrá el CONEXIÓNES STANDARD riesgo de choque eléctrico. -
Página 4: Esquema De Conexiones
02. ESQUEMA DE CONEXIONES CONEXIONES STANDARD Blanco MR13 Blanco 12 13 R G B + - START ABIERTO (Negro) AFM MCM NO1 RA RB RC TERMINALES 2 17 13 4 Azul 7 21 22 (Azul) START CERRADO 10 11 5 6 8 9 4 13 14 15 16 (Castaño) Cinta de leds... -
Página 5: Conexiones De Componentes Extra
02. ESQUEMA DE CONEXIONES CONEXIONES DE COMPONENTES EXTRA Módulo MD100 Castaño Azul 2ª puerta Radar Espira 12/24V AC/DC FICHA DE CONEXIONES DE LA CENTRAL... -
Página 6: Descripciones
03. DESCRIPCIONES 03. DESCRIPCIONES TECLADO NUMÉRICO DIGITAL ACESSO AO MENU 5 Desconecte la alimentación. La pantalla se va apagar. Clic en MODE hasta encontrar la función H. Presione ENTER para entrar en la función H. Display de estado Mostra el estado actual de la central LED Display Indica la frecuencia, voltaje, corriente, las unidades que el usuario definió... -
Página 7: Menú 5
03. DESCRIPCIÓNES 04. PROGRAMACIÓN MENÚ 5 FUNCIONAMIENTO Configuración 01 • Active la función "Hombre Presente" (05.06). Parámetro Explicación Configuraciones de fabrica 02 • Presione "MODE" hasta surgir "C" (verifique cual el mensaje que aparece en "C"). 03 • Para encontrar el fin de carrera de apertura, presione continuamente el botón de abrir VELOCIDAD DE APERTURA hasta que la apertura esté... -
Página 8: Navegación Por Los Menús
04. PROGRAMACIÓN 04. PROGRAMACIÓN MENSAJES DEL LED DISPLAY NAVEGACIÓN POR LOS MENÚS Exhibir mensaje Descripciones Exhibe la frecuencia maestra del variador de CA. Exhibe la frecuencia de salida efectiva en los terminales U/T1, V/T2, y W/T3. Presione ENTER para entrar en el MENÚ. Exhibe la corriente de salida en los terminales U/T1, V/T2, y W/T3. -
Página 9: Resolución De Averias
05. RESOLUCIÓN DE AVERÍAS INSTRUCCIONES PARA CONSUMIDORES FINALES/TÉCNICOS ESPECIALIZADOS Nombre de Descripciones de la falla Acciones correctivas la falla 01 • Revise si la potencia del motor corresponde con la potencia de salida del controlador de motor AC. 02 • Revise posibles cortocircuitos en las conexiones de cableado a U/T1, V/T2, W/T3.
