Montaje en rack del chasis

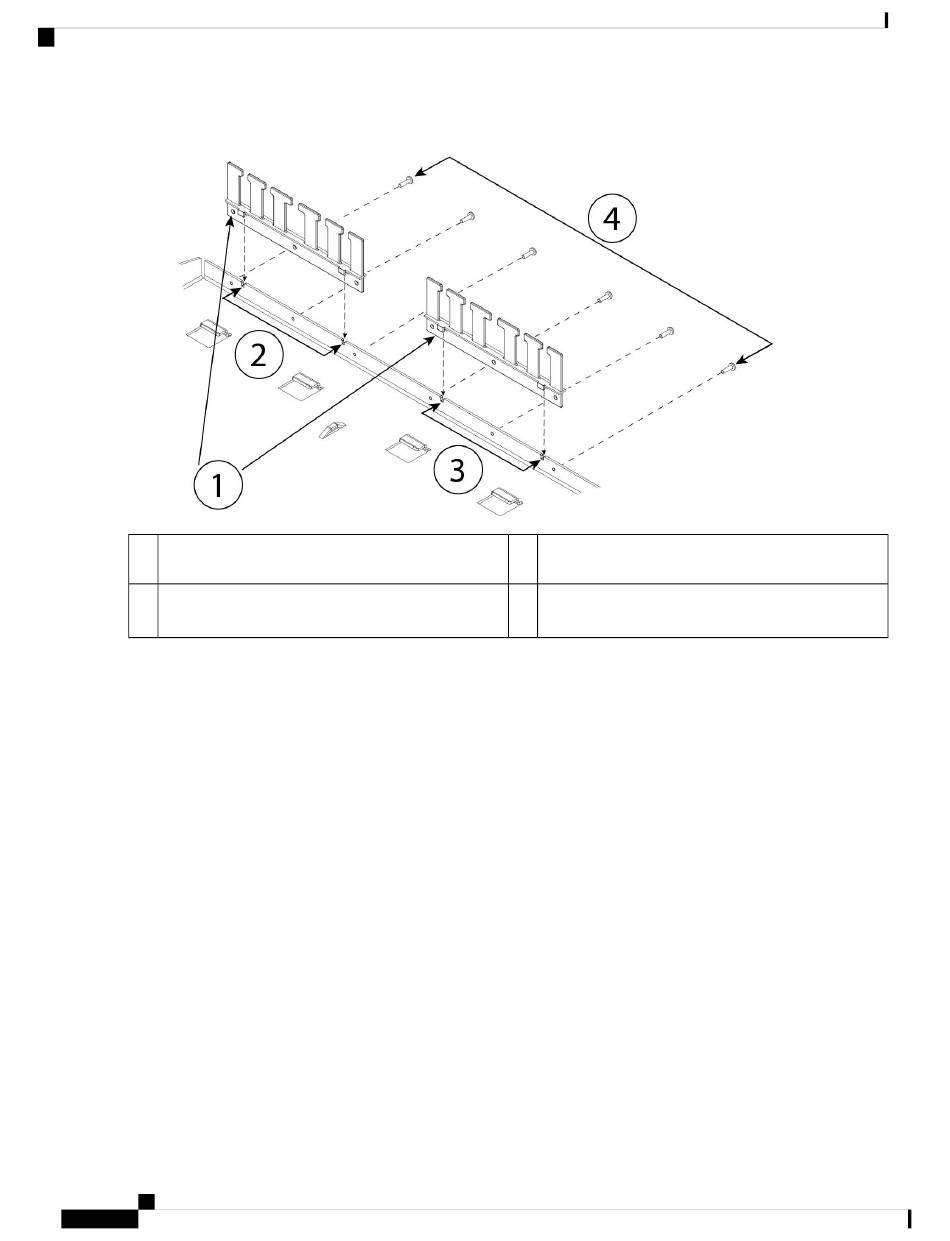

Figura 28: Fijación de las guías de cables a la brida de la bandeja deslizante
1
Dos guías de cable (número de pieza 700-122664-01).
3
Recortes derechos de la bandeja del rack de la guía
del cable
a) Alinee las guías de los cables con los recortes de la brida de la bandeja deslizante del rack (véase la figura anterior).
b) En la parte trasera de la bandeja deslizante del rack, fije las guías de cables izquierda y derecha con los seis tornillos
Phillips M3 x 0,5 x 10 mm (número de pieza 48-0796-01).
Nota
c) Coloque la bandeja deslizante del rack a un lado. Continúe con el paso 2 para instalar el estante para rack en el
chasis.
La figura del paso 8 muestra la bandeja deslizante del rack con las guías de los cables colocadas.
Paso 2
Coloque el chasis con la parte superior orientada hacia abajo en un área de trabajo grande y estable.
Paso 3
Invierta el estante para rack y colóquelo en el chasis. Puede montar el chasis con el panel frontal o trasero orientado
hacia delante.
Guía de instalación del hardware de Cisco Firepower 1010
32
Introduzca los tornillos mirando hacia la parte posterior de la bandeja deslizante del rack.
2
Recortes izquierdos de la bandeja del rack de la guía
del cable
4
Seis tornillos Phillips M3 x 0,5 x 10 mm (número de
pieza 48-0796-01)
Montaje del chasis
