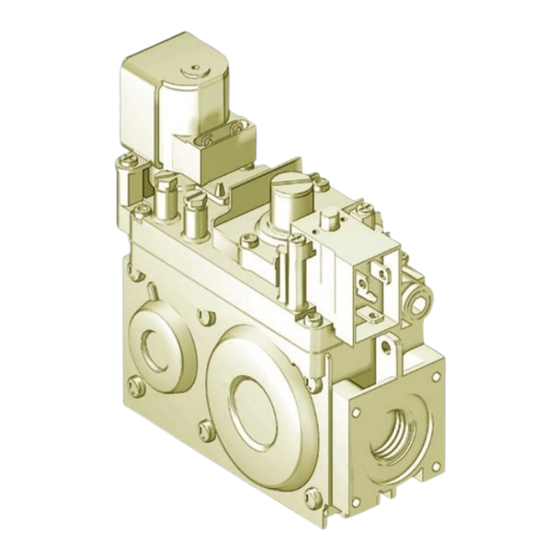

- Página 1 SIT Group 8 2 2 N O V A C O N T R O L M U LT I F U N C I O N A L P A R A G A S DOBLE ELECTROVALVULA AUTOMATICA DE AISLAMIENTO...
- Página 2 Sobre demanda se monta un dispositivo de encendido lento. 822 NOVA es apto para equipar aparatos de gas dotados de sistemas automáticos de encendido y detectación de llama, con o sin quemador auxiliar intermitente. C A R A C T E R I S T I C A S P R I N C I P A L E S Dos válvulas automáticas de aislamiento de funcionamiento silencioso.
-
Página 3: Datos Tecnicos
D E S C R I P C I O N Electroválvula de aislamiento EV1 Salida principal de gas Dispositivo de calibrado del regula Orificios (M5) para fijar las bridas dor de presión 10 Puntos de fijación suplementarios del Tornillo de regulación del flujo de cuerpo de la válvula gas que pasa al quemador auxiliar 11 Unión para montar la parte “aire”... - Página 4 D I M E N S I O N E S 120,5 70.5 F L U J O E N F U N C I O N D E L A P E R D I D A D E C A R G A Q [m 3 /h d=0,6] CLASE B+D CLASE B+D...
- Página 5 A C C I O N A M I E N T O Lectura de la presión de entrada Con ambas válvulas automáticas de aislamiento no excitadas, es posible efectuar la lectura de la presión de entrada en la toma de medición (E). Encendido del quemador auxiliar Al alimentar la válvula automática de aislamiento (EV1), el gas alimenta la salida del quemador auxiliar (aplica- ciones con quemador auxiliar intermitente), una vez que ha atravesado el filtro de entrada, el del quemador...
- Página 6 I N S T A L A C I O N Conexion principal del gas Esta conexión se efectúa con tubos de gas con rosca Rp Ω ISO 7. Par de torsión: 25 Nm. Si como alternativa se utilizan bridas (disponibles sobre demanda), primero atornillar los tubos en las bridas y a continuación las bridas a la válvula.
- Página 7 C A L I B R A D O S Y R E G U L A C I O N E S Medición de la presión de entrada y de salida Esta operación se lleva a cabo extrayendo los tornillos de cierre de las relativas tomas.
