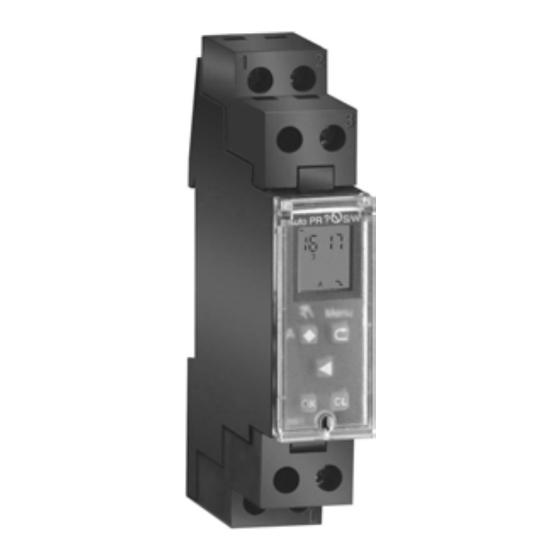

DINUY IH TER MC 5 Manual De Instrucciones

Manual de instrucciones IH TER MC 5 / 172 110 / SC 08
1 ⇒ Lunes
2 ⇒ Martes
3 ⇒ Miércoles
4 ⇒ Jueves
5 ⇒ Viernes
6 ⇒ Sábado
7 ⇒ Domingo
⇒ Canal ON
⇒ Canal OFF
⇒ IMPULSO
01-59 seg.
En modo AUTO la tecla A
funciona como interruptor manual
Programación
Funciones del teclado
Menu Selecciona las funciones:
AUTO → PR → ? → → S/W → AUTO ...
[ CL ] Borra los datos en las funciones:
PR, ? y .
[ ] En las funciones: PR, y S/W
parpadea el dígito o símbolo siguiente.
En la función ? modifica la maniobra
seleccionada.
[O.K.] Confirma la función seleccionada.
En las funciones PR y valida el dígito o
maniobra y sigue adelante.
En la función ? muestra la hora y tipo de la
siguiente maniobra programada.
En la función S/W muestra si está activado o
no el cambio de hora automático
[◄] En las funciones PR y vuelve a la posición
o dígito anterior.
En la función PR da paso al programa de
festivos cuando el lunes 1 parpadea.
En la función ? muestra la hora y tipo de la
anterior maniobra programada..
[ A ] En la función Auto permite el cambio
manual ON u OFF del canal mediante una
corta pulsación de la tecla A.
Si la pulsación dura más de 3 segundos el
cambio es ON u OFF PERM, es decir, que el
estado del canal es permanente y ningún
programa se realiza. Para quitar el ON u OFF
PERM volver a pulsar la tecla A durante más
de 3 segundos.
Consejos para la programación
El interruptor horario sale de fabrica programado
con la fecha y hora reales y el cambio de hora de
verano activado.
Se puede hacer la programación estando desco-
nectado: Pulsar la tecla O.K., se activa la pantalla y
se puede empezar a programar.
Introducir los datos paso a paso. Cuando un dígito
parpadea se puede aumentar su valor pulsando la
tecla . Para pasar al siguiente dígito pulsar la tecla
O.K. Para ir al dígito anterior pulsar la tecla ◄.Cuando
se termina de programar una maniobra los dígitos ya
no parpadean, comprobar que es correcta y pulsar la
tecla O.K. para confirmarla.
Para facilitar la programación, se puede sacar el
frontal del interruptor horario de su sitio.
Una vez programado, volver a colocar el frontal en
el interruptor horario.
Posibilidad de programar desde un ordenador
mediante el accesorio AC IH- 010 y el software que
se suministra con el mismo.
Consejos para instalación
Aviso: La instalación y montaje de equipos
eléctricos debe ser llevada a cabo solamente por
personal especializado.
Para la conexión de del interruptor horario, respetar
estrictamente las indicaciones de tensión y de
frecuencia que figuran en la etiqueta.
Cualquier manipulación del interior del producto no
autorizada anula la garantia del mismo.
El circuito electrónico de alta densidad está protegido
contra una amplia gama de influencias externas. Si
estas influencias superan determinados límites,
pueden producirse funcionamientos incorrectos del
interruptor horario.
Funciones de programación
AUTO Automático
La pantalla muestra la hora, el día de la sema-
na y el estado del canal. Este estado se puede
cambiar ON u OFF pulsado la tecla A.
PR Programación
Con esta función se introducen los programas
a realizar de acuerdo con las horas y día/s
deseados.
Utilizar las teclas ◄ y O.K. para cambiar el
dígito que parpadea.
Usar la tecla para incrementar el valor del
dígito.
Cuando el lunes 1 parpadea la tecla ◄ da
paso al programa de festivos
? Nº de lugares de memoria libres.
Visualización de programas.
Borrado de una o todas las maniobras.
Pulsar la tecla O.K. para ver la siguiente
maniobra programada o la tecla ◄ para ver la
anterior.
Pulsar la tecla para modificar una maniobra.
Pulsar la tecla CL para cancelar la maniobra
que figura en la pantalla.
Cuando la pantalla señala el nº de lugares de
memoria disponibles pulsar la tecla CL dos
veces para borrar todas las maniobras
programadas.
Puesta en día y hora reales.
Pulsar las teclas ◄ y O.K. para cambiar el
dígito que parpadea.
Pulsar la tecla para incrementar su valor.
Pulsar la tecla O.K. para introducir los datos en
memoria y para volver a la función AUTO.
S/W Activación y desactivación del cambio de
hora verano / invierno.
Pulsar la tecla para seleccionar el cambio
de hora verano/invierno y elegir ON u OFF.
(Confirmar el modo elegido con la tecla O.K., la
información queda almacenada en memoria y
el interruptor horario pasa al modo AUTO)
Reset
Mantener pulsadas las 3 teclas ◄, O.K. y
CL, se borrará la fecha y hora actuales y se
reinicializa el microprocesador
Normalmente no se borran las maniobras
programadas
(comprobar con la función ?)
La función queda seleccionada ya que es necesa-
ria para una nueva programación de la hora y día
ESQUEMA DE CONEXIÓN
PROGRAMACION EFECTUADA
PROGRAMACION DIARIA O SEMANAL
Hora Lu Ma Mi Ju Vi Sa Do Canal
.
PROGRAMACION FESTIVOS
(ON/OFF PERMANENTE)
INICIO FIN
⇒ Canal ON
⇒ Canal OFF
⇒ Impulo
Notas
⇒ Canal ON
⇒ Canal OFF
Canal Notas
